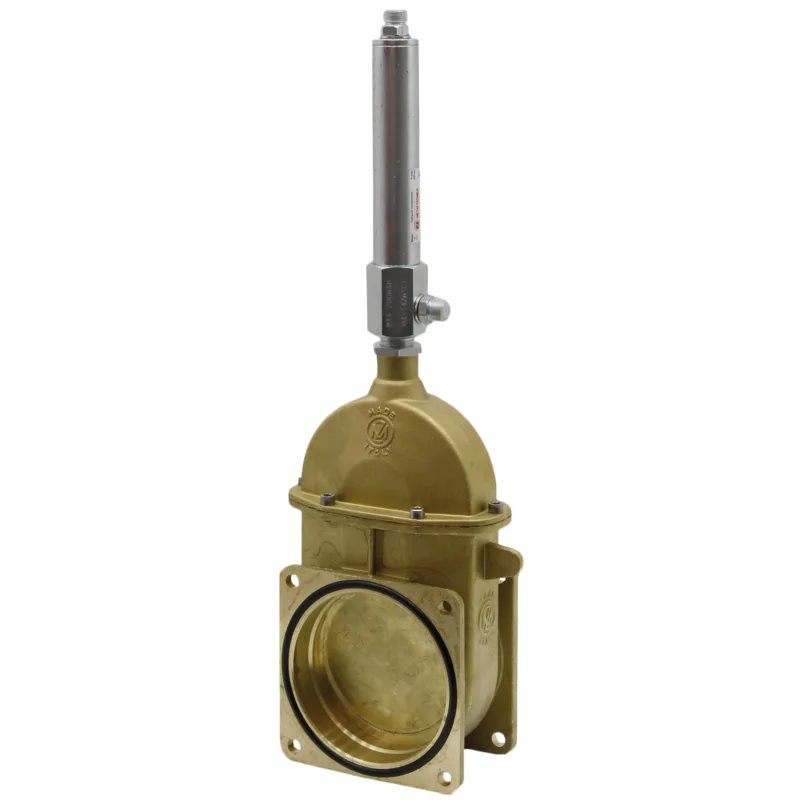

Zasuwa 4"-0044, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa kołnierzowa 4" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnej regulacji przepływu w instalacjach rurowych. Model oznaczony numerem artykułu 0550 wyróżnia się zabudowanym siłownikiem hydraulicznym dwustronnego działania, co umożliwia płynne i bezproblemowe sterowanie mechanizmem zamykającym. Konstrukcja oparta na sprawdzonej technologii zapewnia wysoką trwałość oraz niezawodność pracy w wymagających warunkach eksploatacyjnych.

Kluczową cechą tego elementu armatury jest typ przyłącza kołnierz-kołnierz, który gwarantuje szczelne i stabilne połączenie z rurociągami o średnicy nominalnej 4 cale. Zastosowanie zasuwy klinowej pozwala na efektywne odcinanie przepływu medium, a hydrauliczny system napędu eliminuje konieczność ręcznej obsługi, co jest istotne w dużych instalacjach lub systemach zautomatyzowanych.

Specyfikacja techniczna i wymiary

Produkt charakteryzuje się precyzyjnie zdefiniowanymi parametrami geometrycznymi, które są kluczowe przy projektowaniu układu hydraulicznego i dobieraniu odpowiednich elementów montażowych. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność z normami producenta:

• Szerokość nominalna: 4" (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Hydraulika dwustronnego działania
• Typ przyłącza: Kołnierz → Kołnierz
• Średnica zewnętrzna (Ø): 95 mm
• Wysokość całkowita (H): 489 mm
• Wysokość konstrukcyjna (h): 239 mm
• Długość montażowa (L): 180 mm
• Długość dodatkowa (L1): 96 mm
• Szerokość przyłącza (F): 100 mm
• Długość elementu roboczego (l): 150 mm
• Średnica otworu montażowego (d): 13 mm

Zastosowanie i zalety rozwiązania MZ

Zasuwy serii 0044 firmy MZ są cenione w branży za solidność wykonania i precyzję działania. Model z siłownikiem hydraulicznym art. 0550 znajduje zastosowanie tam, gdzie wymagana jest szybka reakcja systemu sterowania oraz duża siła potrzebna do przesunięcia klina zasuwy. Dwustronne działanie siłownika pozwala na równomierne otwieranie i zamykanie zaworu, co minimalizuje ryzyko zacięć i zapewnia długą żywotność uszczelnień.

Dzięki standardowemu przyłączu kołnierzowemu, montaż zasuwy jest intuicyjny i kompatybilny z większością powszechnie stosowanych rurociągów przemysłowych. Kompaktowa budowa przy zachowaniu pełnej funkcjonalności umożliwia integrację z istniejącymi instalacjami bez konieczności wprowadzania kosztownych modyfikacji w rozstawie rur.

Dane identyfikacyjne produktu

Dla ułatwienia procesu zamawiania i weryfikacji kompatybilności, produkt posiada następujące oznaczenia katalogowe:

• Nazwa produktu: Zasuwa 4"-0044, z siłownikiem hydraulicznym dwustronnego działania art. 0550
• Nr porównawczy: ARZO0044100550
• Reference/Symbol: 4050044100550
• Producent: MZ

Przed zakupem zaleca się dokładne porównanie wymiarów montażowych, w szczególności wysokości H oraz rozstawu otworów kołnierzy, z dokumentacją techniczną istniejącej instalacji. Produkt dostarczany jest jako nowy, gotowy do bezpośredniego montażu w systemach wymagających hydraulicznej regulacji przepływu.
