Zasuwa 4"-0072, z siłownikiem hydr. dwustronnego działania art. 0550

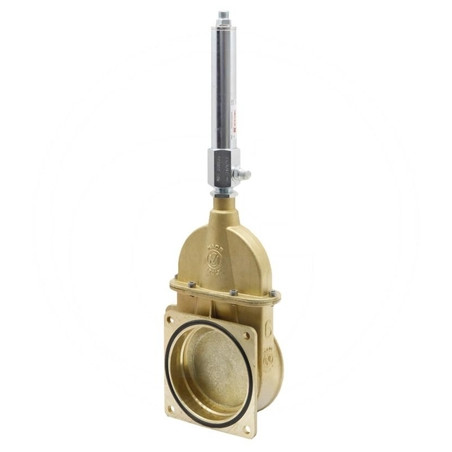

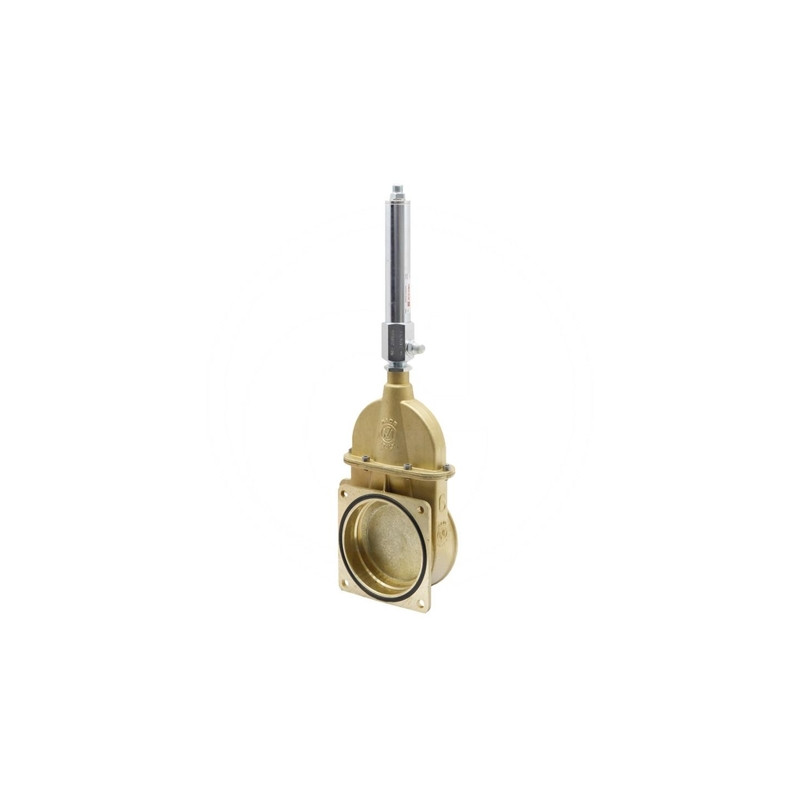

Zasuwa suwakowa 4" z siłownikiem hydraulicznym MZ

Prezentowana zasuwa marki MZ to zaawansowane technicznie rozwiązanie przeznaczone do precyzyjnego sterowania przepływem cieczy w instalacjach rolniczych, przemysłowych oraz wodociągowych. Model oznaczony numerem katalogowym ARZO0072100550 (oraz referencją dostawcy 4050072100550) wyróżnia się konstrukcją zasuwy klinowej, która zapewnia szczelne odcięcie medium oraz długotrwałą bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.

Kluczowym elementem tego urządzenia jest zintegrowany siłownik hydrauliczny dwustronnego działania (art. 0550). Dzięki temu mechanizmowi obsługa zasuwy nie wymaga użycia siły fizycznej operatora, co znacząco podnosi komfort pracy i bezpieczeństwo obsługi. System hydrauliczny pozwala na płynne otwieranie i zamykanie przepustu, co jest szczególnie istotne przy pracy z dużymi ciśnieniami lub w systemach wymagających precyzyjnej regulacji.

Konstrukcja i parametry techniczne

Zasuwa została zaprojektowana z myślą o łatwej integracji z istniejącymi instalacjami. Charakteryzuje się specyficznym typem przyłącza, które łączy kołnierz z gwintem wewnętrznym. Taka konfiguracja umożliwia elastyczny montaż w różnych konfiguracjach rurociągów, zapewniając jednocześnie wysoką szczelność połączeń.

Nominalna szerokość przepustu wynosi 4 cale, co w przeliczeniu na system metryczny daje 95 mm. Jest to standardowy rozmiar stosowany w wielu instalacjach przesyłowych wody, ścieków oraz innych mediów ciekłych. Całkowita wysokość urządzenia (H) wynosi 490 mm, przy czym wysokość samego korpusu (h) to 243 mm. Długość konstrukcyjna (L) wynosi 180 mm, co pozwala na zabudowę w miejscach o ograniczonej przestrzeni montażowej.

Wymiary montażowe zostały precyzyjnie określone, aby ułatwić projektowanie układów rurowych. Odległość L1 wynosi 75,5 mm, średnica otworów montażowych d to 13 mm, a długość l wynosi 150 mm. Parametr F, wynoszący 80 mm, określa kluczowe wymiary przyłączeniowe niezbędne do dobrania odpowiednich uszczelek i elementów mocujących.

Zalety zastosowania zasuwy MZ z napędem hydraulicznym

• Pełna automatyka: Siłownik dwustronnego działania umożliwia zdalne sterowanie lub integrację z systemami automatyki przemysłowej.
• Szczelność: Typ zasuwy klinowej gwarantuje skuteczne odcinanie przepływu bez przecieków.
• Trwałość: Solidna konstrukcja marki MZ zapewnia odporność na zużycie mechaniczne i korozję.
• Uniwersalność przyłącza: Kombinacja kołnierza i gwintu wewnętrznego upraszcza adaptację do różnych typów rurociągów.
• Precyzyjne wymiary: Dokładnie określone parametry geometryczne (np. średnica 95 mm, wysokość 490 mm) pozwalają na bezbłędny dobór do istniejącej infrastruktury.

Zasuwa MZ ARZO0072100550 to produkt klasy premium, skierowany do użytkowników oczekujących niezawodności i łatwości obsługi. Dzięki zastosowaniu napędu hydraulicznego eliminuje się ryzyko błędów ludzkich przy ręcznym zakręcaniu dużych zaworów, a proces regulacji przepływu staje się szybki i powtarzalny. Jest to idealny wybór dla nowoczesnych gospodarstw rolnych, oczyszczalni ścieków oraz zakładów przemysłowych wymagających robustnych rozwiązań armatury przemysłowej.
