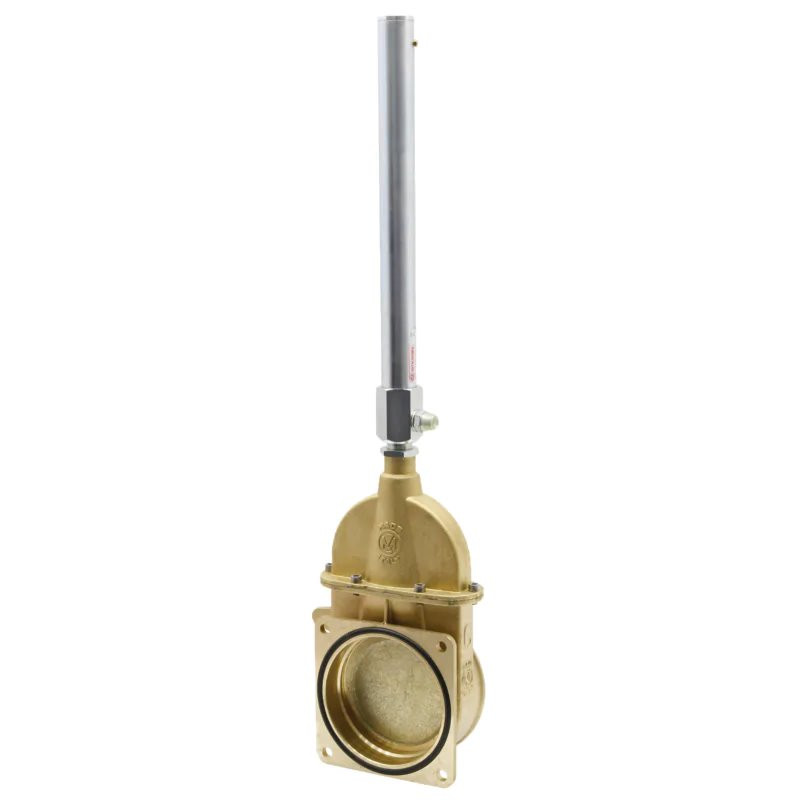

Zasuwa 4"-0072, z siłownikiem hydraulicznym art. 0500

Zasuwa suwakowa 4" z siłownikiem hydraulicznym MZ ARZO0072100500

Prezentowana zasuwa to profesjonalny element armatury przemysłowej i rolniczej, zaprojektowany do efektywnej regulacji przepływu cieczy w systemach nawadniania oraz instalacjach technologicznych. Produkt marki MZ, oznaczony numerem katalogowym ARZO0072100500, charakteryzuje się solidną konstrukcją i precyzyjnym wykonaniem, co gwarantuje długotrwałą bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.

Kluczowym elementem tego modelu jest zintegrowany siłownik hydrauliczny (art. 0500), który umożliwia zdalne lub zmechanizowane sterowanie pracą zaworu. Dzięki zastosowaniu hydrauliki jednostronnego działania, obsługa zasuwy staje się znacznie łatwiejsza i mniej pracochłonna w porównaniu do tradycyjnych rozwiązań ręcznych, co jest szczególnie istotne przy większych średnicach przewodów i wyższych ciśnieniach roboczych.

Konstrukcja i specyfikacja techniczna

Zasuwa należy do typu klinowego, co zapewnia szczelne domykanie przewodu i minimalizuje ryzyko przecieków. Konstrukcja opiera się na sprawdzonym rozwiązaniu suwakowym, gdzie element zamykający przesuwa się prostopadle do kierunku przepływu medium. Produkt posiada nominalną szerokość 4 cale, co odpowiada 95 mm, co jest standardem w wielu instalacjach wodociągowych i przemysłowych.

Istotnym aspektem technicznym jest typ przyłącza. Zasuwa wyposażona jest w kołnierz po jednej stronie oraz gwint wewnętrzny po drugiej. Taka hybrydowa konfiguracja zapewnia dużą elastyczność montażową, pozwalając na łatwe podłączenie do istniejących rurociągów kołnierzowych lub bezpośrednie wkręcenie w elementy z gwintem wewnętrznym.

Wymiary i parametry geometryczne

Prawidłowy dobór armatury wymaga dokładnej znajomości jej wymiarów zewnętrznych i montażowych. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy uwzględnić podczas projektowania instalacji:

• Średnica nominalna (Ø): 95 mm (4 cale)
• Wysokość całkowita (H): 680 mm
• Wysokość konstrukcyjna (h): 243 mm
• Długość zabudowy (L): 180 mm
• Długość dodatkowa (L1): 75,5 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów lub wymiar charakterystyczny (l): 150 mm
• Szerokość elementu roboczego (F): 80 mm

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0072 znajdują szerokie zastosowanie w rolnictwie, przemyśle spożywczym, oczyszczalniach ścieków oraz instalacjach wodociągowych. Dzięki zastosowaniu siłownika hydraulicznego, produkt ten idealnie sprawdza się w systemach, gdzie wymagana jest częsta zmiana stanu przepływu lub gdzie dostęp do zaworu jest utrudniony dla obsługi ręcznej.

Główne zalety tego modelu to:

• Pewność uszczelnienia: Typ klinowy zapewnia hermetyczne zamknięcie.
• Łatwość obsługi: Siłownik hydrauliczny redukuje wysiłek fizyczny operatora.
• Uniwersalność przyłącza: Kombinacja kołnierza i gwintu wewnętrznego upraszcza integrację z różnymi typami rurociągów.
• Trwałość: Solidne wykonanie odporne na zmienne warunki pracy.

Przed zakupem zaleca się dokładne zweryfikowanie wymiarów montażowych, w szczególności wysokości H oraz rozstawu otworów, aby zapewnić bezkolizyjną instalację w istniejącej infrastrukturze. Produkt jest nowy, pochodzi od renomowanego producenta MZ i jest dostarczany przez sprawdzonego dystrybutora Granit.
