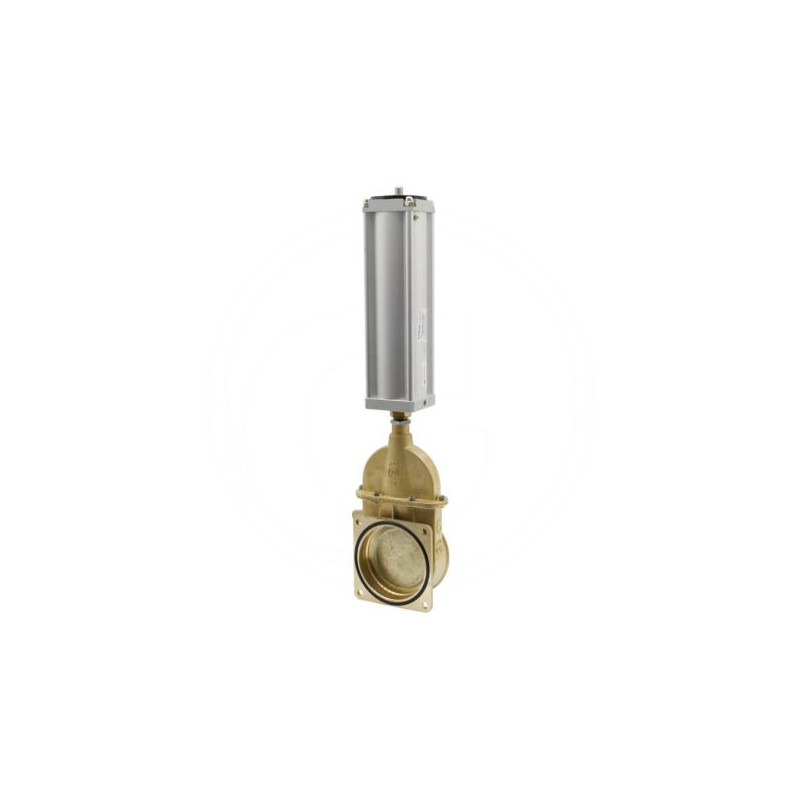

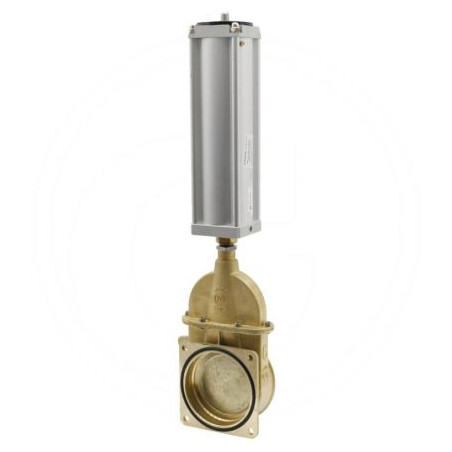

Zasuwa 4"-0072, z siłownikiem pneumat. jednostr. działania art. 0580

Zasuwa suwakowa 4" z siłownikiem pneumatycznym jednostronnego działania

Prezentowana zasuwa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w instalacjach rurowych. Model oznaczony numerem katalogowym ARZO0072100580 charakteryzuje się konstrukcją suwakową z klinem, co zapewnia szczelne domknięcie i wysoką trwałość w warunkach intensywnej eksploatacji. Kluczowym elementem wyróżniającym ten wariant jest zintegrowany siłownik pneumatyczny jednostronnego działania, który umożliwia zdalne i zautomatyzowane sterowanie pracą zaworu.

Dzięki zastosowaniu napędu pneumatycznego, obsługa zasuwy nie wymaga ręcznej interwencji operatora przy każdym cyklu otwierania lub zamykania. Siłownik jednostronnego działania wykorzystuje ciśnienie powietrza do wykonania ruchu roboczego, a powrót do pozycji wyjściowej odbywa się zazwyczaj pod wpływem sprężyny lub ciężaru własnego mechanizmu, co zwiększa bezpieczeństwo procesu w przypadku awarii zasilania.

Konstrukcja i parametry techniczne

Zasuwa została wykonana z dbałością o detale techniczne, zapewniającymi kompatybilność ze standardowymi systemami rurociągów. Istotnym aspektem jest sposób przyłączenia, który łączy wygodę montażu kołnierzowego z precyzją połączenia gwintowanego. Konstrukcja pozwala na stabilne osadzenie armatury w instalacji, minimalizując ryzyko nieszczelności na styku elementów.

Główne wymiary urządzenia zostały dobrane tak, aby spełniać normy dla średnicy nominalnej 4 cale. Kompaktowa budowa siłownika oraz przemyślany rozkład wymiarów montażowych ułatwiają integrację zasuwy w istniejących ciągach technologicznych, nawet w miejscach o ograniczonej przestrzeni roboczej.

Zastosowanie i korzyści

Zasuwy typu 0072 znajdują szerokie zastosowanie w przemyśle, rolnictwie oraz instalacjach wodno-kanalizacyjnych i procesowych. Mechanizm zasuwy klinowej jest szczególnie polecany tam, gdzie wymagane jest całkowite odcięcie przepływu bez generowania dużych oporów miejscowych w pozycji otwartej. Automatyzacja poprzez siłownik pneumatyczny przekłada się na oszczędność czasu pracy oraz zwiększenie efektywności całego systemu sterowania przepływem.

• Typ zasuwy: Zasuwa klinowa (suwakowa)
• Średnica nominalna: 4" (95 mm)
• Napęd: Siłownik pneumatyczny jednostronnego działania
• Typ przyłącza: Kołnierz przechodzący w gwint wewnętrzny
• Producent: MZ
• Nr katalogowy: ARZO0072100580

Specyfikacja wymiarowa

Poniżej przedstawiono szczegółowe wymiary techniczne zasuwy, które są kluczowe podczas projektowania układu lub wymiany istniejącej armatury. Wszystkie dane pochodzą bezpośrednio od producenta i należy je bezwzględnie uwzględnić przy doborze elementów współpracujących.

• Ø (średnica nominalna): 95 mm
• Szerokość nominalna: 95 mm (4")
• h (wysokość konstrukcyjna): 245 mm
• H (całkowita wysokość z siłownikiem): 545 mm
• L (długość całkowita): 180 mm
• L1: 75,5 mm
• d (średnica otworów montażowych/przyłącza): 13 mm
• l: 150 mm
• F (rozstaw otworów/szerokość kołnierza): 80 mm

Zasuwa MZ ARZO0072100580 to niezawodny element automatyki przemysłowej, łączący solidną mechanikę z efektywnym napędem pneumatycznym. Jej konstrukcja zapewnia długotrwałą bezawaryjną pracę przy zachowaniu pełnej kontroli nad procesem przepływu mediów.
