Zasuwa 4"-0074, z siłownikiem hydraulicznym art. 0510

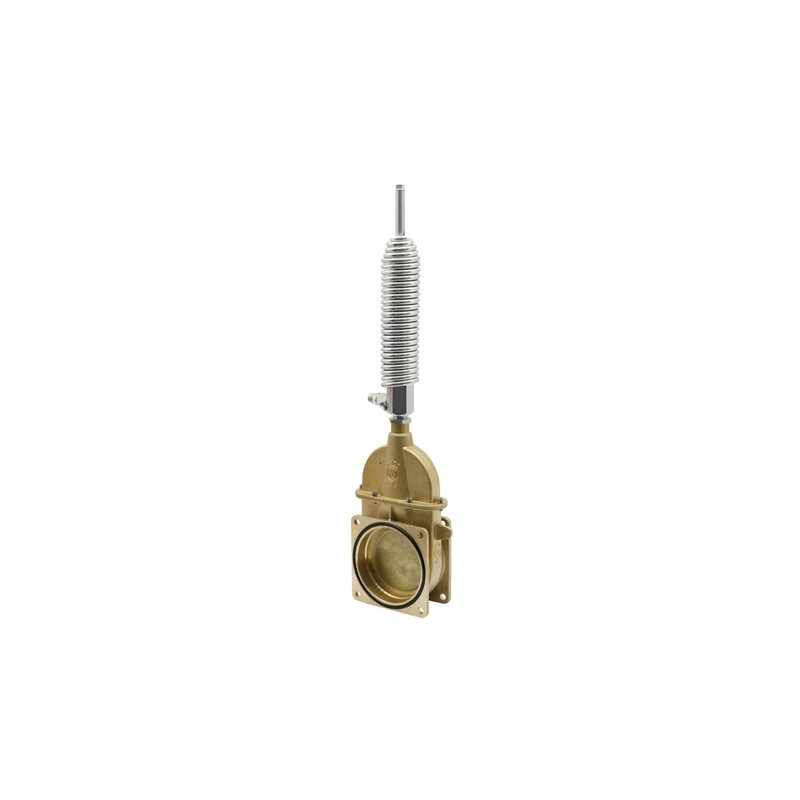

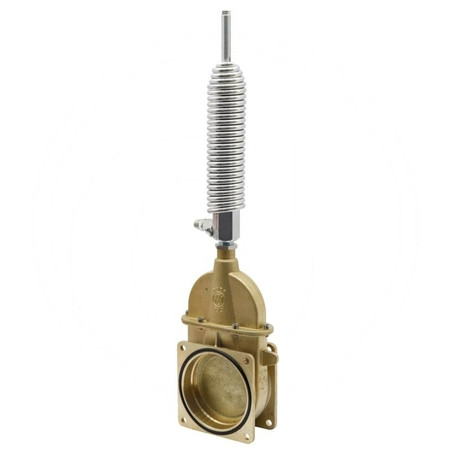

Zasuwa suwakowa 4" z siłownikiem hydraulicznym MZ art. 0510

Prezentowana zasuwa marki MZ to profesjonalne rozwiązanie z grupy 0074, zaprojektowane do precyzyjnej regulacji przepływu w instalacjach przemysłowych i rolniczych. Model o średnicy nominalnej 4 cala (95 mm) wyposażony jest w wytrzymały siłownik hydrauliczny jednostronnego działania (art. 0510), co zapewnia łatwą i skuteczną obsługę nawet w trudnych warunkach eksploatacyjnych.

Konstrukcja opiera się na sprawdzonej zasuwie klinowej, która gwarantuje szczelne zamknięcie przewodu. Połączenia kołnierzowe umożliwiają szybki i bezpieczny montaż w istniejących systemach rurowych. Produkt charakteryzuje się solidnym wykonaniem, typowym dla urządzeń marki MZ, co przekłada się na długą żywotność i niezawodność pracy.

Kluczowe parametry techniczne i wymiary

Poniżej znajdują się szczegółowe dane techniczne produktu, które należy uwzględnić podczas doboru armatury do konkretnej instalacji. Wszystkie wymiary podane są w milimetrach, chyba że zaznaczono inaczej.

• Średnica nominalna: 4" (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Obsługa: Hydraulika jednostronnego działania (siłownik art. 0510)
• Numer porównawczy: ARZO0074100510
• Średnica zewnętrzna (Ø): 95 mm
• Wysokość całkowita (H): 631 mm
• Wysokość konstrukcyjna (h): 243 mm
• Długość zabudowy (L): 180 mm
• Długość L1: 96 mm
• Szerokość flanszy/elementu (l): 150 mm
• Wymiar F: 90 mm
• Średnica otworów montażowych (d): 13 mm

Zastosowanie i zalety rozwiązania hydraulicznego

Zastosowanie siłownika hydraulicznego jednostronnego działania znacząco ułatwia codzienną obsługę zasuwy. Mechanizm ten pozwala na płynne otwieranie i zamykanie klina zasuwy przy użyciu ciśnienia cieczy, co jest szczególnie istotne przy większych średnicach rur, gdzie ręczna obsługa mogłaby być utrudniona lub wymagać znacznej siły.

Dzięki konstrukcji kołnierzowej, zasuwa idealnie współpracuje z rurociągami wyposażonymi w standardowe kołnierze. Precyzyjne wymiary, takie jak rozstaw otworów czy wysokość całkowita, zostały dobrane tak, aby zapewnić kompatybilność z typowymi rozwiązaniami instalacyjnymi w branży rolniczej oraz przemysłowej.

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Przed zakupem warto zweryfikować wymiary przyłączeniowe (szczególnie wymiary H, L oraz rozstaw otworów d=13 mm) z posiadaną instalacją, aby zapewnić bezproblemową integrację.
