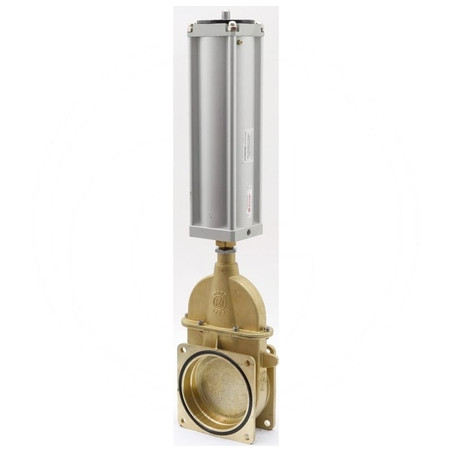

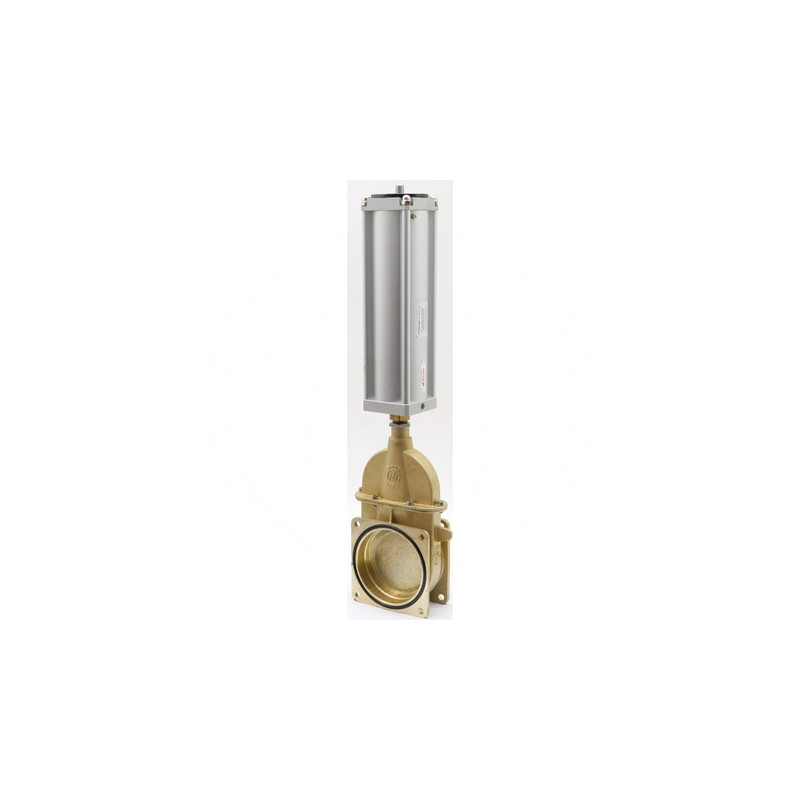

Zasuwa 4"-0074, z siłownikiem pneumat. jednostr. działania art. 0580

Zasuwa suwakowa 4" z siłownikiem pneumatycznym MZ

Prezentowana zasuwa to profesjonalne rozwiązanie przemysłowe marki MZ, zaprojektowane do precyzyjnego odcinania przepływu w instalacjach rurowych. Model oznaczony numerem artykułu 0580 (oraz numerem porównawczym ARZO0074100580) charakteryzuje się konstrukcją zasuwy klinowej, co zapewnia szczelne domykanie i wysoką trwałość w warunkach intensywnej eksploatacji. Produkt jest dedykowany do systemów wymagających automatyzacji procesu sterowania przepływem mediów sypkich lub ciekłych.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem wyróżniającym ten model jest zastosowanie siłownika pneumatycznego jednostronnego działania. Mechanizm ten umożliwia zdalne otwieranie lub zamykanie zasuwy przy użyciu sprężonego powietrza, co znacząco zwiększa ergonomię pracy oraz bezpieczeństwo obsługi w porównaniu do rozwiązań manualnych. Typ przyłącza to kołnierz-kołnierz, co ułatwia montaż w istniejących rurociągach flanszowych.

Zasuwa posiada nominalną szerokość 4 cale (95 mm), co jest standardowym wymiarem w wielu instalacjach przemysłowych i rolniczych. Solidna budowa zapewnia odporność na obciążenia mechaniczne oraz długotrwałą bezawaryjną pracę.

Wymiary i parametry geometryczne

Prawidłowy dobór armatury wymaga uwzględnienia dokładnych wymiarów montażowych. Poniżej przedstawiono kluczowe dane techniczne produktu, które należy zweryfikować przed instalacją:

• Szerokość nominalna: 4" (95 mm)
• Średnica Ø: 95 mm
• Wysokość całkowita H: 533 mm
• Wysokość konstrukcyjna h: 245 mm
• Długość całkowita L: 180 mm
• Długość L1: 96 mm
• Rozstaw otworów lub szerokość F: 90 mm
• Długość l: 150 mm
• Średnica d: 13 mm

Zastosowanie i obsługa

Zasuwa typu klinowego z siłownikiem pneumatycznym znajduje zastosowanie w branży rolniczej, przetwórstwie spożywczym oraz przemyśle chemicznym. Jest idealna do sterowania przepływem materiałów sypkich (np. ziarna, pasze, granulaty) oraz cieczy w rurociągach o średnicy 4 cali. Dzięki hydraulice jednostronnego działania, obsługa jest szybka i nie wymaga dużej siły fizycznej operatora.

Produkt dostępny jest pod referencją sklepową 4050074100580. Należy pamiętać, że jest to element nowy, gotowy do montażu w systemach wymagających wysokiej szczelności i niezawodności. Przed zakupem zaleca się dokładne porównanie wymiarów przyłączeniowych z istniejącą instalacją, aby zapewnić pełną kompatybilność.
