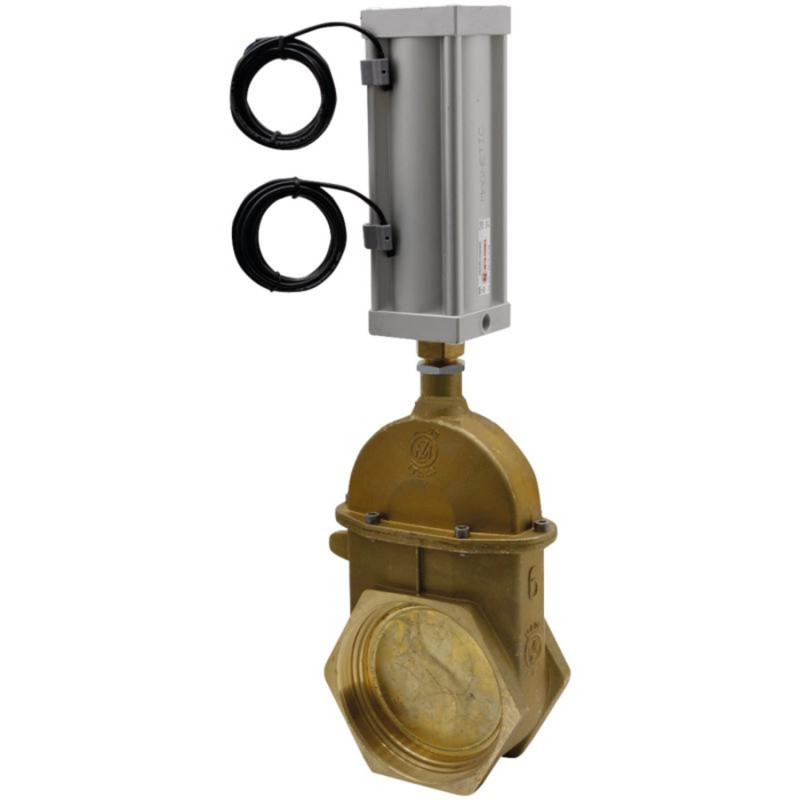

Zasuwa 4"-040, siłownik pneumatyczny jednostronnego działania, art. 0580

Zasuwa suwakowa 4" z siłownikiem pneumatycznym jednostronnego działania

Prezentowana zasuwa marki MZ, oznaczona numerem artykułu 0580, to profesjonalne rozwiązanie armaturowe przeznaczone do systemów przesyłowych wymagających precyzyjnego i zautomatyzowanego sterowania przepływem. Konstrukcja opiera się na sprawdzonej technologii zasuwy klinowej, wyposażonej w siłownik pneumatyczny jednostronnego działania. Dzięki zastosowaniu gwintowanych przyłączy po obu stronach korpusu, montaż w istniejących instalacjach jest szybki i nie wymaga specjalistycznych narzędzi spawalniczych.

Produkt charakteryzuje się solidną budową, zapewniającą szczelność i trwałość w warunkach pracy z mediami sypkimi lub płynnymi. Siłownik pneumatyczny umożliwia zdalne otwieranie i zamykanie zasuwy przy użyciu sprężonego powietrza, co jest kluczowe w procesach przemysłowych, rolniczych oraz w instalacjach technologicznych, gdzie ważna jest ergonomija i bezpieczeństwo obsługi.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej armatury wymaga dokładnej analizy parametrów geometrycznych oraz technicznych. Poniżej przedstawiono szczegółowe dane techniczne zasuwy MZ art. 0580, które należy uwzględnić podczas projektowania instalacji:

• Nominalna średnica przyłącza: 4 cale (ok. 100 mm)
• Szerokość nominalna: 95 mm
• Średnica Ø1: 95 mm
• Wysokość całkowita (H): 529 mm
• Wysokość konstrukcyjna (h): 241 mm
• Długość montażowa (L): 100,5 mm
• Rozstaw otworów/szerokość F: 90 mm
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Mechanizm sterowania: Siłownik pneumatyczny jednostronnego działania
• Typ zasuwy: Zasuwa klinowa

Zastosowanie i zalety konstrukcyjne

Zasuwy suwakowe typu 0040 firmy MZ znajdują szerokie zastosowanie w branży rolniczej, spożywczej oraz w przemyśle przetwórczym. Ich konstrukcja minimalizuje opory przepływu w stanie całkowicie otwartym, co jest istotne przy transporcie materiałów sypkich, takich jak zboża, pasze czy granulaty. Zastosowanie siłownika pneumatycznego jednostronnego działania oznacza, że ruch roboczy (np. otwieranie) realizowany jest za pomocą ciśnienia powietrza, natomiast powrót do pozycji wyjściowej odbywa się zazwyczaj pod wpływem sprężyny lub grawitacji (w zależności od konkretnej konfiguracji siłownika), co upraszcza układ sterowania.

Główne zalety tego modelu to:

• Pewność działania: Mechanizm klinowy zapewnia skuteczne odcinanie przepływu.
• Łatwość integracji: Standardowe przyłącza gwintowane pozwalają na bezpośredni montaż w rurach z gwintem wewnętrznym.
• Automatyzacja: Możliwość podłączenia do centralnego układu pneumatycznego zakładu.
• Kompaktowa zabudowa: Stosunkowo niewielka długość montażowa (100,5 mm) ułatwia instalację w ciasnych przestrzeniach.

Dane identyfikacyjne i dostępność

Produkt występuje pod referencją sklepową ARZO0040100580 oraz numerem porównawczym dostawcy 4050040100580. Jest to nowy produkt, fabrycznie zapakowany i gotowy do instalacji. Przed zakupem zaleca się weryfikację wymiarów przyłączeniowych oraz dostępnej przestrzeni montażowej, szczególnie w zakresie wysokości całkowitej wynoszącej 529 mm, aby zapewnić swobodny dostęp do elementów serwisowych siłownika.
