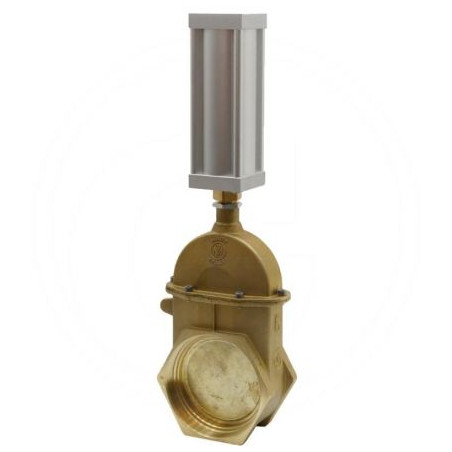

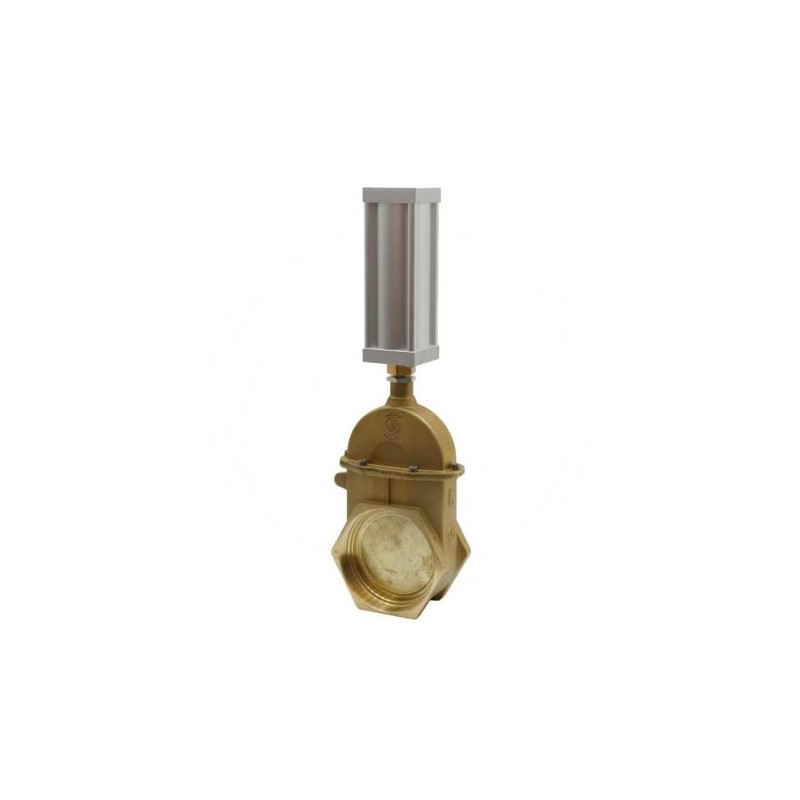

Zasuwa 4"-040, z siłownikiem pneumatycznym dwustronnego działania, art. 0570

Zasuwa suwakowa 4" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa marki MZ, oznaczona numerem artykułu 0570, to profesjonalne rozwiązanie przemysłowe przeznaczone do automatyzacji procesów przepływu mediów w rurociągach. Produkt charakteryzuje się konstrukcją zasuwy klinowej oraz zaawansowanym mechanizmem sterowania opartym na siłowniku pneumatycznym dwustronnego działania. Taka konfiguracja zapewnia precyzyjne i szybkie otwieranie oraz zamykanie przepływu, co jest kluczowe w instalacjach wymagających wysokiej niezawodności i powtarzalności cykli pracy.

Zasuwa została zaprojektowana z myślą o montażu w systemach rurowych o średnicy nominalnej 4 cale. Dzięki zastosowaniu gwintowanych połączeń po obu stronach korpusu (gwint wewnętrzny do gwintu wewnętrznego), instalacja elementu w istniejącej infrastrukturze jest intuicyjna i nie wymaga stosowania dodatkowych, skomplikowanych adapterów. Solidna budowa gwarantuje odporność na zmienne warunki eksploatacyjne oraz długotrwałą bezawaryjną pracę.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej armatury wymaga dokładnej analizy wymiarów geometrycznych, aby zapewnić prawidłowe dopasowanie do istniejącej zabudowy. Poniżej przedstawiono szczegółowe dane techniczne produktu, które pozwalają na jednoznaczną identyfikację modelu ARZO0040100570:

• Średnica nominalna: 4" (95 mm)
• Typ zasuwy: Zasuwa klinowa
• Mechanizm sterowania: Pneumatyczny mechanizm dwustronnego działania
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Wysokość całkowita (H): 440 mm
• Wysokość konstrukcyjna (h): 242 mm
• Szerokość nominalna: 95 mm
• Długość montażowa (L): 100,5 mm
• Rozstaw otworów/szerokość przyłączeniowa (F): 90 mm
• Średnica otworu przelotowego (Ø 1): 95 mm

Zastosowanie i zalety rozwiązania pneumatycznego

Zastosowanie siłownika pneumatycznego dwustronnego działania w zaspawie MZ art. 0570 niesie ze sobą szereg korzyści operacyjnych. W przeciwieństwie do mechanizmów jednostronnych, siłownik dwustronny wykorzystuje sprężone powietrze zarówno do otwarcia, jak i zamknięcia zaworu. Eliminuje to zależność od sprężyn zwrotnych, które z czasem mogą tracić swoje właściwości, co przekłada się na większą stabilność działania przez lata eksploatacji.

Ten typ armatury znajduje szerokie zastosowanie w przemyśle chemicznym, spożywczym, wodno-kanalizacyjnym oraz w instalacjach pneumatycznych transportujących suche materiały sypkie. Zasuwa klinowa zapewnia szczelne odcięcie przepływu, minimalizując ryzyko przecieków. Kompaktowe wymiary, przy zachowaniu pełnej funkcjonalności dla średnicy 4 cali, pozwalają na montaż w miejscach o ograniczonej przestrzeni roboczej.

Produkt dostępny jest pod referencją ARZO0040100570 i stanowi element serii zasuw suwakowych MZ. Jego konstrukcja spełnia rygorystyczne normy jakościowe, co czyni go godnym zaufania wyborem dla inżynierów i techników dbających o bezpieczeństwo i efektywność swoich instalacji.
