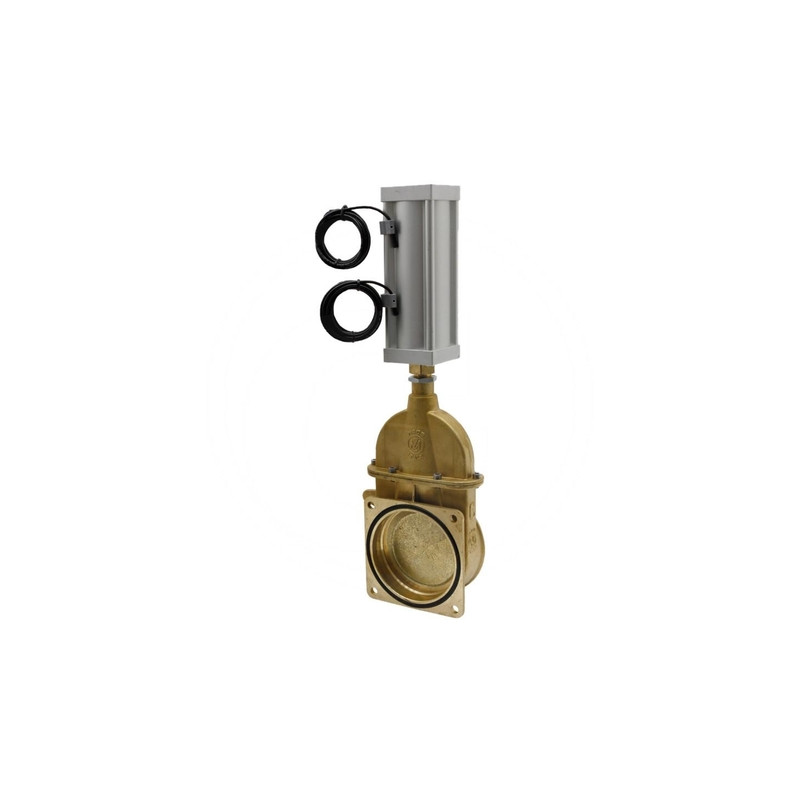

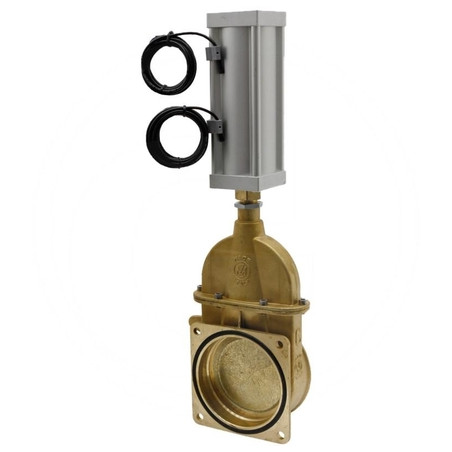

Zasuwa 5"-0072, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa kołnierzowo-gwintowa 5" z siłownikiem pneumatycznym MZ

Prezentowana zasuwa suwakowa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w instalacjach rurowych. Model oznaczony numerem porównawczym ARZO0072125571 (oraz numerem dostawcy 4050072125571) wyróżnia się hybrydowym systemem przyłącza, łączącym wygodę kołnierza z jednostronnej strony z uniwersalnością gwintu wewnętrznego po drugiej. Taka konstrukcja zapewnia elastyczność montażową w różnych konfiguracjach rurociągów, eliminując konieczność stosowania dodatkowych przejściówek.

Kluczowe cechy techniczne i konstrukcja

Sercem urządzenia jest zasuwa typu klinowego, która gwarantuje szczelne domknięcie przewodu. Sterowanie pracą zaworu odbywa się za pomocą pneumatycznego mechanizmu dwustronnego działania. Rozwiązanie to pozwala na automatyczne otwieranie i zamykanie zasuwy pod wpływem ciśnienia powietrza, co jest kluczowe w procesach wymagających szybkiej reakcji lub zdalnej integracji z systemami sterowania. Dodatkowym atutem modelu jest wbudowany styk (art. 0571), który umożliwia monitorowanie pozycji zasuwy i przesyłanie sygnałów zwrotnych do centralnego systemu nadzoru.

Konstrukcja charakteryzuje się solidnym wykonaniem, dostosowanym do pracy w warunkach przemysłowych. Główne wymiary urządzenia zostały precyzyjnie dobrane tak, aby zapewnić odpowiednią wydajność przy zachowaniu kompaktowej zabudowy. Szerokość nominalna zasuwy wynosi 5 cali, co przekłada się na 120 mm, dostosowując ją do standardowych rurociągów o tym przekroju.

Specyfikacja wymiarowa i parametry

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które są kluczowe przy projektowaniu instalacji i doborze odpowiednich elementów armatury:

• Typ zasuwy: Zasuwa klinowa
• Sterowanie: Pneumatyczny mechanizm dwustronnego działania
• Typ przyłącza: Kołnierz → gwint wewnętrzny
• Szerokość nominalna: 5" (120 mm)
• Średnica nominalna (Ø): 120 mm
• Wysokość całkowita (H): 494 mm
• Wysokość konstrukcyjna (h): 286 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (L1): 91 mm
• Rozstaw otworów/średnica montażowa (d): 13 mm
• Szerokość elementu roboczego (l): 150 mm
• Wymiar F: 81 mm
• Numer artykułu styku: 0571
• Numer porównawczy produktu: ARZO0072125571
• Producent: MZ

Zastosowanie i korzyści użytkowe

Zasuwa MZ z serii 0072 znajduje zastosowanie w systemach, gdzie wymagana jest niezawodna izolacja odcinków rurociągu. Dzięki zastosowaniu siłownika pneumatycznego dwustronnego działania, urządzenie jest idealne do automatyzacji procesów technologicznych w przemyśle, rolnictwie czy instalacjach wodociągowych i ściekowych. Mechanizm dwustronny zapewnia równomierną siłę zarówno przy otwieraniu, jak i zamykaniu, co wydłuża żywotność uszczelnień i samego klina zasuwy.

Obecność styku sygnałowego art. 0571 znacząco podnosi bezpieczeństwo eksploatacji, pozwalając operatorowi na bieżąco weryfikować stan zaworu (otwarty/zamknięty) bez konieczności wizualnej inspekcji w terenie. Jest to szczególnie istotne w dużych instalacjach lub w miejscach trudno dostępnych.

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Przed zakupem należy zweryfikować wymiary przyłączeniowe oraz przestrzeń montażową, kierując się podanymi wyżej parametrami H, L oraz L1, aby zapewnić bezkolizyjną pracę z innymi elementami armatury.
