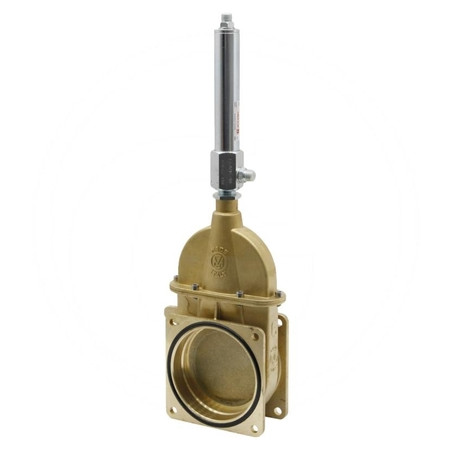

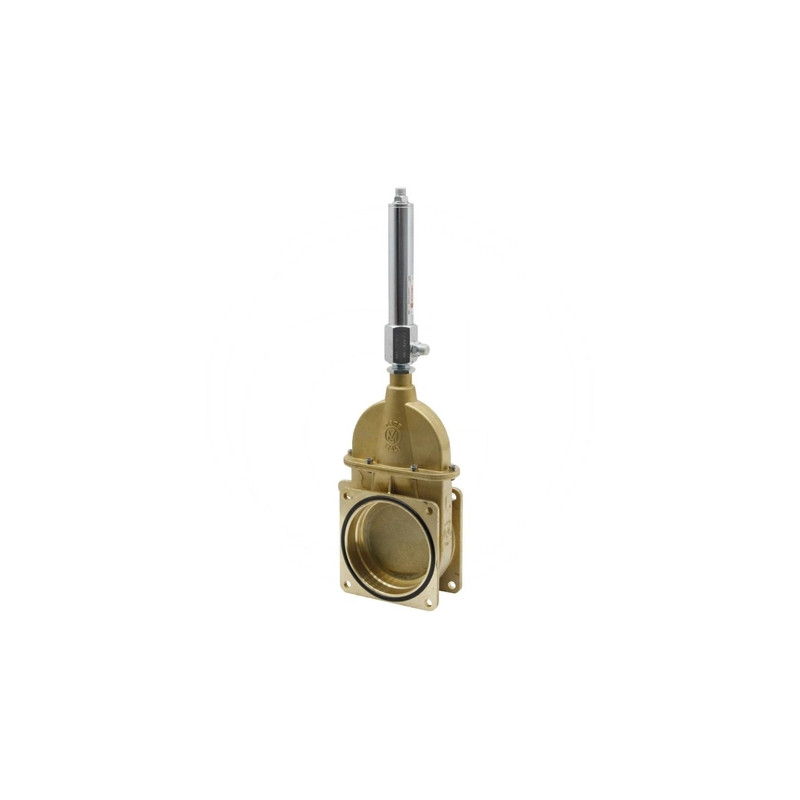

Zasuwa 5"-0074, z siłownikiem hydr. dwustr. działania art. 0550

Zasuwa suwakowa MZ 5" z siłownikiem hydraulicznym dwustronnego działania

Prezentowana zasuwa marki MZ to profesjonalne rozwiązanie z serii 0074, zaprojektowane do efektywnej regulacji przepływu w instalacjach przemysłowych i rolniczych. Produkt charakteryzuje się konstrukcją kołnierzową oraz wbudowanym siłownikiem hydraulicznym dwustronnego działania, co zapewnia precyzyjną i bezproblemową obsługę mechanizmu zamykania. Jest to element kluczowy dla systemów wymagających niezawodnego sterowania przepływem cieczy lub materiałów sypkich.

Zasuwa o nominalnej szerokości 5 cali (120 mm) wykonana jest z myślą o trwałości i odporności na trudne warunki eksploatacyjne. Dzięki zastosowaniu zasuwy klinowej oraz solidnych przyłączy kołnierzowych, produkt gwarantuje szczelność i stabilność pracy w sieciach przesyłowych. Mechanizm hydrauliczny umożliwia zdalne lub zintegrowane sterowanie, co znacząco ułatwia obsługę instalacji w porównaniu do rozwiązań manualnych.

Kluczowe parametry techniczne i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które pozwalają na precyzyjne dopasowanie zasuwy do istniejącej infrastruktury. Wszystkie wymiary podane są w milimetrach, chyba że zaznaczono inaczej.

• Nominalna szerokość: 5" (120 mm)
• Średnica nominalna (Ø): 120 mm
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Obsługa: Hydraulika dwustronnego działania (art. 0550)
• Wysokość całkowita (H): 538 mm
• Wysokość konstrukcyjna (h): 288 mm
• Długość całkowita (L): 180 mm
• Długość montażowa (L1): 97 mm
• Szerokość kołnierza roboczego (F): 90 mm
• Rozstaw otworów/szerokość mocowania (l): 150 mm
• Średnica otworów montażowych (d): 13 mm

Zastosowanie i korzyści użytkowe

Zasuwy suwakowe MZ serii 0074 znajdują szerokie zastosowanie w systemach irygacyjnych, instalacjach przetwórczych oraz w przemyśle spożywczym i chemicznym, gdzie wymagana jest wysoka kultura pracy zaworów odcinających. Konstrukcja kołnierzowa ułatwia montaż i demontaż elementu bez konieczności cięcia rur, co skraca czas ewentualnych prac serwisowych.

Zastosowanie siłownika hydraulicznego dwustronnego działania pozwala na płynne otwieranie i zamykanie zasuwy pod ciśnieniem, eliminując ryzyko zablokowania mechanizmu przez osady lub wysokie ciśnienie medium. Jest to szczególnie istotne w instalacjach o dużych średnicach, gdzie obsługa manualna byłaby utrudniona lub niemożliwa.

Kompatybilność i oznaczenia

Produkt posiada numer katalogowy ARZO0074125550 oraz numer porównawczy dostawcy 4050074125550. Jest to oryginalny produkt marki MZ, dostępny w ofercie dystrybutora Granit. Przed zakupem należy zweryfikować wymiary przyłączy kołnierzowych oraz przestrzeń montażową, szczególnie wysokość całkowitą H wynoszącą 538 mm, aby zapewnić bezkolizyjną instalację w istniejącym układzie.
