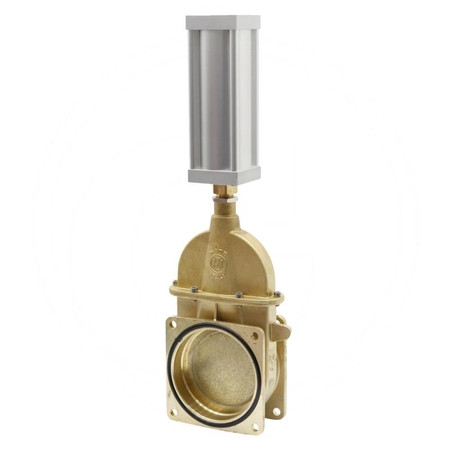

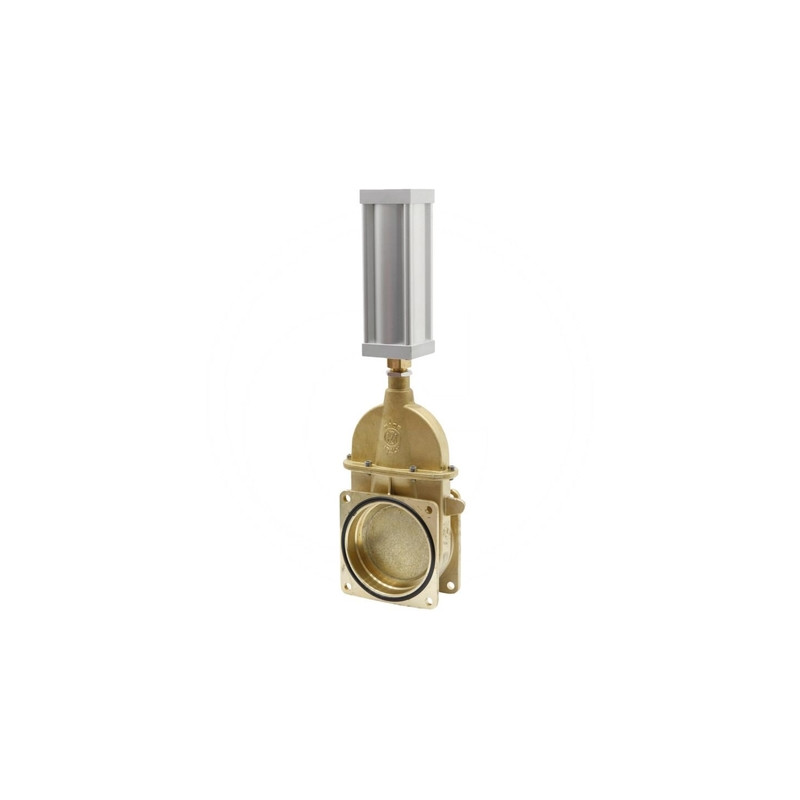

Zasuwa 5"-0074, z siłownikiem pneumat. dwustr. działania art. 0570

Zasuwa kołnierzowa 5" z siłownikiem pneumatycznym MZ

Profesjonalna zasuwa suwakowa marki MZ, oznaczona numerem katalogowym ARZO0074125570, stanowi kluczowy element systemów przesyłu materiałów sypkich i granulowanych. Produkt został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, gdzie niezbędna jest precyzyjna kontrola przepływu oraz wysoka szczelność instalacji. Zastosowanie mechanizmu pneumatycznego dwustronnego działania gwarantuje niezawodną i szybką obsługę zaworu, co jest kluczowe w zautomatyzowanych liniach produkcyjnych.

Konstrukcja i specyfikacja techniczna

Zasuwa charakteryzuje się solidną budową, dostosowaną do pracy w warunkach intensywnego użytkowania. Kluczowym elementem konstrukcyjnym jest zasuwa klinowa, która zapewnia efektywne odcinanie strumienia materiału. Przyłącza typu kołnierz-kołnierz ułatwiają montaż w istniejących rurociągach o średnicy nominalnej 5 cali (120 mm).

Wymiary urządzenia zostały precyzyjnie dobrane, aby zapewnić kompatybilność ze standardowymi elementami instalacji pneumatycznych i mechanicznych. Całość napędzana jest przez siłownik pneumatyczny dwustronnego działania (art. 0570), co pozwala na sterowanie otwarciem i zamknięciem zaworu za pomocą sprężonego powietrza, eliminując konieczność stosowania siły manualnej.

Kluczowe parametry techniczne

• Producent: MZ
• Numer katalogowy: ARZO0074125570
• Typ zasuwy: Zasuwa klinowa
• Szerokość nominalna: 5" (120 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Mechanizm obsługi: Siłownik pneumatyczny dwustronnego działania (art. 0570)
• Średnica Ø: 120 mm
• Wysokość całkowita H: 513 mm
• Wysokość korpusu h: 291 mm
• Długość L: 180 mm
• Długość L1: 97 mm
• Szerokość F: 90 mm
• Długość l: 150 mm
• Średnica d: 13 mm

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0074 znajdują szerokie zastosowanie w branży rolniczej, spożywczej oraz w przemyśle chemicznym i budowlanym. Są idealnym rozwiązaniem do dozowania i odcinania przepływu takich materiałów jak zboża, pasze, cement, wapno czy granulaty tworzyw sztucznych. Dzięki zastosowaniu siłownika dwustronnego działania, zasuwa utrzymuje pozycję otwarcia lub zamknięcia pod stałym ciśnieniem, co zwiększa bezpieczeństwo procesu technologicznego.

Konstrukcja kołnierzowa zapewnia wysoką szczelność połączenia, minimalizując ryzyko pylenia i strat materiału. Kompaktowe wymiary przy zachowaniu dużej przepustowości (średnica 120 mm) pozwalają na integrację urządzenia nawet w przestrzennie ograniczonych instalacjach. Solidne wykonanie przekłada się na długą żywotność produktu oraz niskie koszty eksploatacji.

Dobór i montaż

Przed montażem należy upewnić się, że parametry przyłącza kołnierzowego są zgodne z istniejącą instalacją. Zasuwa wymaga podłączenia do sieci sprężonego powietrza w celu obsługi siłownika. Ze względu na specyfikę pracy z materiałami sypkimi, regularna kontrola stanu technicznego uszczelnień oraz mechanizmu suwaka jest zalecana dla utrzymania pełnej sprawności urządzenia. Produkt dostępny jest jako nowy, fabrycznie zapakowany element gotowy do instalacji.
