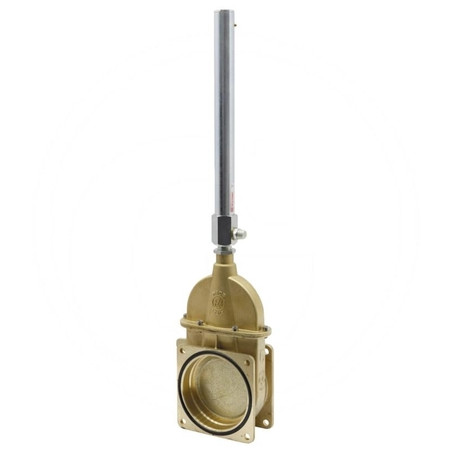

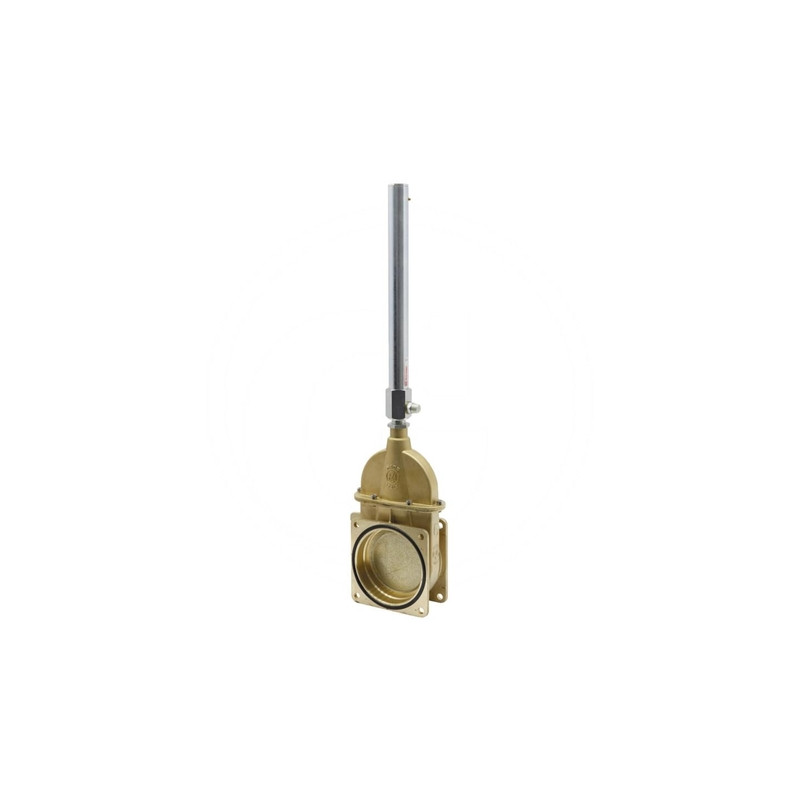

Zasuwa 5"-0074, z siłownikiem hydraulicznym art. 0500

Zasuwa suwakowa 5" z siłownikiem hydraulicznym MZ

Profesjonalna zasuwa suwakowa marki MZ, oznaczona numerem katalogowym ARZO0074125500, stanowi kluczowy element systemów przesyłowych w instalacjach rolniczych i przemysłowych. Produkt został zaprojektowany do efektywnej regulacji przepływu materiałów sypkich, takich jak ziarno, pasze czy nawozy. Konstrukcja opiera się na sprawdzonej technologii zasuwy klinowej, co gwarantuje szczelne zamknięcie przekroju rurociągu i precyzyjne sterowanie ilością transportowanego medium.

Zintegrowany siłownik hydrauliczny typu art. 0500 umożliwia wygodną obsługę mechanizmu zasuwy przy użyciu hydrauliki jednostronnego działania. Rozwiązanie to eliminuje konieczność ręcznego, fizycznego wysiłku przy regulacji przepływu, co jest szczególnie istotne w dużych instalacjach magazynowych lub przy częstych zmianach parametrów pracy. Mechanizm ten zapewnia płynne i kontrolowane otwieranie oraz zamykanie klapy zasuwy.

Specyfikacja techniczna i wymiary

Zasuwa charakteryzuje się nominalną szerokością 5 cali, co odpowiada 120 mm. Konstrukcja przystosowana jest do montażu międzykołnierzowego (typ przyłącza: Kołnierz → Kołnierz), co ułatwia integrację z istniejącymi rurociągami o standardowych wymiarach. Poniżej przedstawiono szczegółowe wymiary geometryczne produktu, które są kluczowe przy projektowaniu układu instalacyjnego:

• Średnica nominalna (Ø): 120 mm
• Wysokość całkowita (H): 722 mm
• Wysokość konstrukcyjna (h): 288 mm
• Długość korpusu (L): 180 mm
• Długość montażowa (L1): 97 mm
• Szerokość otworu roboczego (F): 90 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów (l): 150 mm

Zastosowanie i warunki pracy

Zasuwa MZ ARZO0074125500 została zaprojektowana do pracy w zróżnicowanych warunkach środowiskowych. Zakres temperatur roboczych wynosi od -15°C do +80°C, co pozwala na jej stosowanie zarówno w nieogrzewanych halach magazynowych w okresie zimowym, jak i w instalacjach narażonych na wyższe temperatury. Maksymalne ciśnienie robocze urządzenia wynosi 3 bary, co jest wartością adekwatną do typowych zastosowań w transporcie pneumatycznym i grawitacyjnym materiałów sypkich.

Dzięki solidnej konstrukcji i precyzyjnym wymiarom, zasuwa zapewnia długotrwałą niezawodność oraz minimalizuje ryzyko zacięć materiału w strefie klina. Jest to produkt nowy, gotowy do montażu w systemach wymagających automatyzacji procesów załadunku i rozładunku.

Kluczowe cechy produktu

• Producent: MZ – uznany dostawca armatury przemysłowej i rolniczej.
• Typ zasuwy: Klinowa, zapewniająca skuteczne odcinanie przepływu.
• Napęd: Siłownik hydrauliczny art. 0500 (hydraulika jednostronnego działania).
• Przyłącze: Kołnierzowe, ułatwiające montaż w istniejących ciągach technologicznych.
• Odporność temperaturowa: Praca w zakresie od -15°C do +80°C.
• Numer referencyjny dostawcy: 4050074125500.
