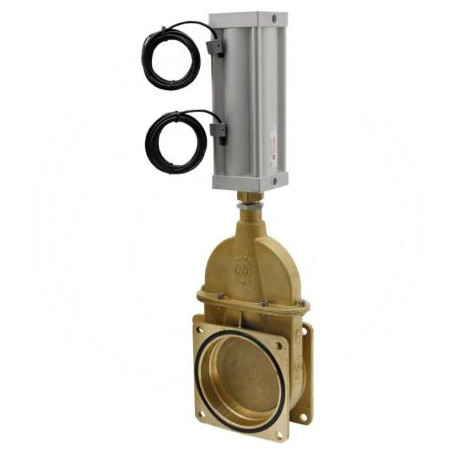

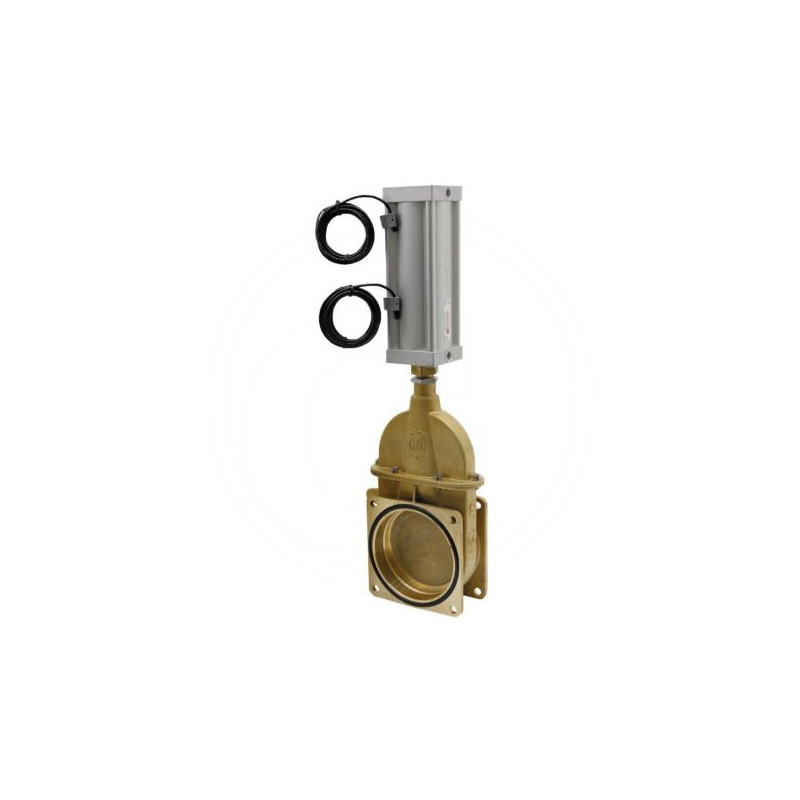

Zasuwa 5"-0074, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa kołnierzowa 5" z pneumatycznym siłownikiem dwustronnego działania

Prezentowana zasuwa suwakowa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu mediów w rurociągach. Produkt oznaczony numerem porównawczym ARZO0074125571 (oraz referencją dostawcy 4050074125571) charakteryzuje się konstrukcją typu klinowego, co zapewnia szczelne zamknięcie i wysoką trwałość w trudnych warunkach eksploatacyjnych. Kluczowym elementem tego modelu jest zintegrowany mechanizm sterowania – siłownik pneumatyczny dwustronnego działania, który umożliwia automatyczne otwieranie i zamykanie zaworu przy użyciu sprężonego powietrza.

Zasuwa wyposażona została w styk (art. 0571), co pozwala na łatwą integrację z systemami automatyki przemysłowej oraz monitorowanie aktualnego położenia klina (otwarty/zamknięty). Rozwiązanie to jest szczególnie cenione w instalacjach, gdzie wymagana jest szybka reakcja i zdalne sterowanie procesami technologicznymi bez konieczności interwencji operatora przy samym zaworze.

Konstrukcja i parametry techniczne

Zasuwa wykonana jest w standardzie kołnierzowym, co ułatwia jej montaż w istniejących instalacjach rurowych. Przyłącza typu kołnierz-kołnierz gwarantują stabilne i szczelne połączenie z rurociągiem. Poniżej przedstawiamy szczegółowe wymiary oraz specyfikację techniczną produktu, które należy uwzględnić podczas projektowania układu lub wymiany istniejącej armatury:

• Szerokość nominalna: 5 cali (120 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → Kołnierz
• Obsługa: Pneumatyczny mechanizm dwustronnego działania
• Wysokość całkowita (H): 513 mm
• Wysokość konstrukcyjna (h): 291 mm
• Długość zabudowy (L): 180 mm
• Długość L1: 97 mm
• Szerokość F: 90 mm
• Szerokość l: 150 mm
• Średnica d: 13 mm

Zastosowanie i korzyści użytkowe

Zastosowanie siłownika dwustronnego działania oznacza, że zarówno otwarcie, jak i zamknięcie zasuwy wymaga dostarczenia ciśnienia powietrza do odpowiedniej komory siłownika. Takie rozwiązanie zapewnia pełną kontrolę nad pozycją zaworu w każdej chwili, a w przypadku awarii zasilania pneumatycznego zawór pozostaje w ostatniej ustalonej pozycji, co może być kluczowe dla bezpieczeństwa procesu w zależności od jego charakteru.

Dzięki obecności styku sygnałowego, system sterowania otrzymuje informację zwrotną o stanie zasuwy. Jest to istotne w zautomatyzowanych liniach produkcyjnych, systemach dystrybucji cieczy lub gazów oraz w instalacjach rolniczych i przemysłowych, gdzie precyzja i niezawodność są priorytetem. Solidna konstrukcja marki MZ, potwierdzona przez lata obecności na rynku armatury przemysłowej, gwarantuje długą żywotność produktu nawet przy intensywnym cyklu pracy.

Przed zakupem i montażem należy upewnić się, że wymiary przyłączeniowe oraz ciśnienie robocze systemu pneumatycznego są zgodne z parametrami instalacji. Zasuwa ta stanowi profesjonalny komponent dla inżynierów i techników dbających o efektywność i bezpieczeństwo swoich systemów przesyłowych.
