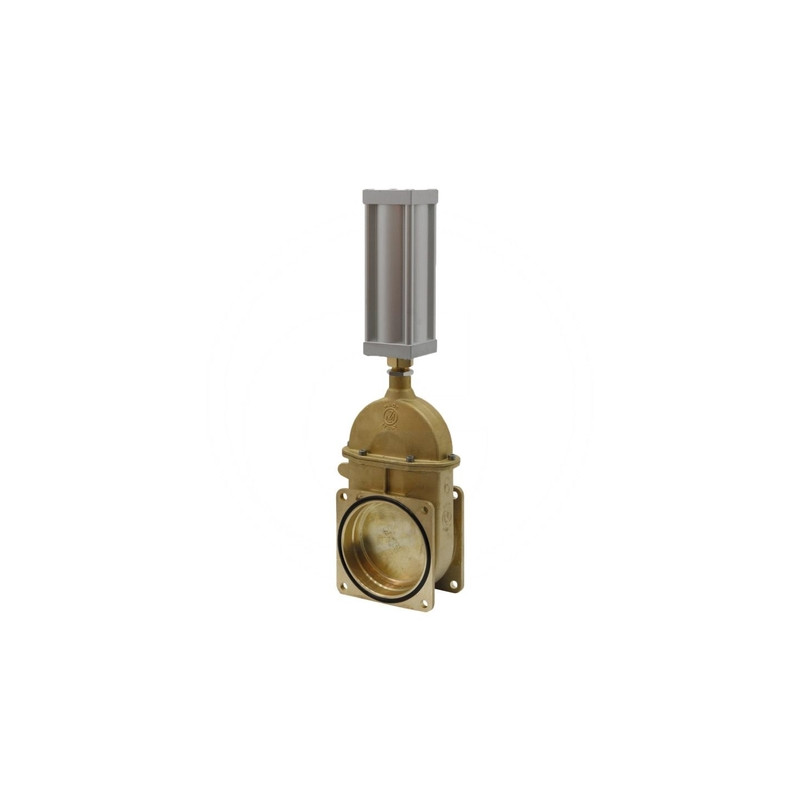

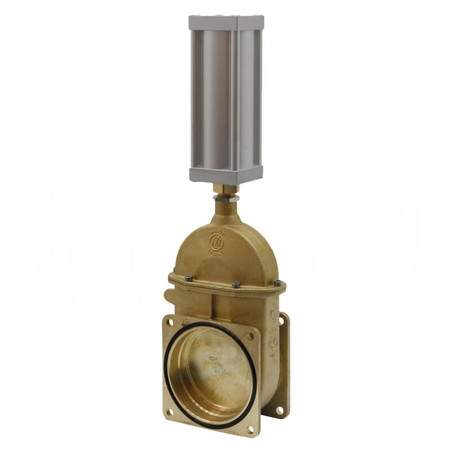

Zasuwa 6"-0044, z siłownikiem pneumatycznym dwustronnego działania art. 0570

Zasuwa kołnierzowa 6" z siłownikiem pneumatycznym MZ art. 0570

Prezentowana zasuwa suwakowa marki MZ to zaawansowane technicznie rozwiązanie przeznaczone do automatyzacji przepływu mediów w instalacjach przemysłowych i rolniczych. Produkt oznaczony numerem porównawczym ARZO0044150570 (oraz referencją dostawcy 4050044150570) charakteryzuje się konstrukcją typu kołnierz-kołnierz, co zapewnia szczelne i stabilne połączenie z rurociągami o średnicy nominalnej 6 cali.

Kluczowym elementem tego urządzenia jest zintegrowany siłownik pneumatyczny dwustronnego działania (art. 0570). Mechanizm ten umożliwia precyzyjne sterowanie otwieraniem i zamykaniem zasuwy przy użyciu sprężonego powietrza, eliminując konieczność ręcznej obsługi i pozwalając na łatwą integrację z systemami automatyki zakładowej. Zasuwa klinowa zapewnia pełne odcięcie przepływu, co jest kluczowe dla bezpieczeństwa i efektywności procesów technologicznych.

Konstrukcja i parametry techniczne

Zasuwa została zaprojektowana z myślą o trwałości i odporności na warunki pracy w trudnym środowisku. Jej kompaktowa budowa pozwala na montaż w miejscach o ograniczonej przestrzeni, zachowując jednocześnie pełną funkcjonalność. Poniżej przedstawiamy szczegółowe wymiary oraz specyfikację techniczną produktu, które należy uwzględnić podczas projektowania instalacji:

• Średnica nominalna: 6" (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Typ zasuwy: Zasuwa klinowa
• Mechanizm sterowania: Pneumatyczny mechanizm dwustronnego działania (art. 0570)
• Wysokość całkowita (H): 570 mm
• Wysokość konstrukcyjna (h): 321 mm
• Długość zabudowy (L): 180 mm
• Długość L1: 110 mm
• Szerokość kołnierza (F): 110 mm
• Długość elementu roboczego (l): 150 mm
• Średnica otworów montażowych (d): 13 mm

Zastosowanie i korzyści użytkowe

Zastosowanie siłownika dwustronnego działania oznacza, że zarówno proces otwierania, jak i zamykania zasuwy jest wymuszany ciśnieniem powietrza. Rozwiązanie to gwarantuje większą niezawodność w porównaniu do mechanizmów jednostronnych, szczególnie w aplikacjach, gdzie wymagana jest szybka reakcja zaworu lub praca w pozycjach pośrednich. Zasuwy MZ serii 0044 są cenione za solidność wykonania i łatwość serwisowania.

Dzięki standardowemu rozstawowi kołnierzy i typowym wymiarom przyłączeniowym, produkt ten jest kompatybilny z większością powszechnie stosowanych rurociągów w sektorze agro, przemysle spożywczym oraz instalacjach wodno-kanalizacyjnych. Precyzyjne wykonanie uszczelnień i prowadnic suwaka minimalizuje ryzyko przecieków oraz zacięć mechanizmu.

Specyfikacja zamówieniowa

Przed zamówieniem należy zweryfikować dostępność miejsca montażowego pod kątem wysokości całkowitej urządzenia (570 mm) oraz szerokości kołnierzy (145 mm). Produkt dostarczany jest w stanie nowym, gotowym do instalacji. W przypadku pytań dotyczących doboru odpowiednich akcesoriów pneumatycznych lub kompatybilności z istniejącą infrastrukturą, zaleca się konsultację z działem technicznym.
