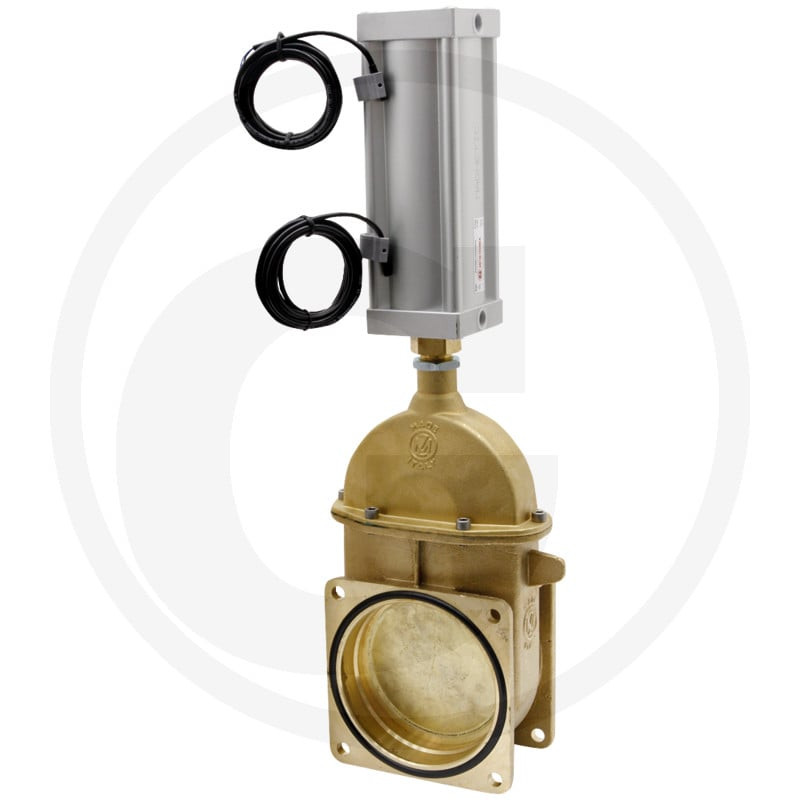

Zasuwa 6"-0044, z siłownikiem pneumatycznym dwustronnego działania i kontaktronem, art. 0571

Zasuwa suwakowa 6" z siłownikiem pneumatycznym i kontaktronem

Prezentowana zasuwa suwakowa marki MZ to zaawansowane technicznie rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu w rurociągach. Produkt oznaczony numerem artykułu 0571 (referencja ARZO0044150571) wyróżnia się zastosowaniem dwustronnego siłownika pneumatycznego oraz wbudowanym kontaktronem, co umożliwia pełną automatyzację procesu sterowania przepływem mediów. Konstrukcja typu kołnierz-kołnierz zapewnia szczelne i stabilne połączenie z istniejącą instalacją, spełniając rygorystyczne wymogi bezpieczeństwa i trwałości w zastosowaniach przemysłowych.

Kluczowe cechy konstrukcyjne i technologia wykonania

Sercem urządzenia jest zasuwa klinowa, która dzięki swojej geometrii zapewnia hermetyczne zamknięcie przekroju rurociągu. Mechanizm oparty jest na siłowniku pneumatycznym dwustronnego działania, co gwarantuje równomierną siłę zarówno podczas otwierania, jak i zamykania armatury. Taki rodzaj napędu eliminuje ryzyko samoczynnego otwarcia lub zamknięcia zaworu w przypadku awarii zasilania powietrzem, zwiększając poziom bezpieczeństwa instalacji.

Wbudowany kontaktron pełni funkcję czujnika położenia, dostarczając sygnał zwrotny do systemu sterowania o aktualnym stanie zasuwy (otwarta/zamknięta). Jest to kluczowy element w systemach SCADA oraz przy zdalnym monitoringu procesów technologicznych, pozwalający na bieżącą kontrolę statusu armatury bez konieczności fizycznej inspekcji w terenie.

Parametry techniczne i wymiary

Armatura charakteryzuje się solidną budową dostosowaną do pracy w trudnych warunkach eksploatacyjnych. Poniżej przedstawiono szczegółowe dane techniczne potwierdzające kompatybilność produktu z istniejącymi instalacjami:

• Średnica nominalna: 6 cali (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Typ zasuwy: Zasuwa klinowa
• Mechanizm sterowania: Pneumatyczny mechanizm dwustronnego działania
• Wyposażenie dodatkowe: Kontaktron (czujnik położenia)
• Wysokość całkowita (H): 570 mm
• Wysokość konstrukcyjna (h): 321 mm
• Długość zabudowy (L): 180 mm
• Długość L1: 110 mm
• Szerokość kołnierza (l): 150 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów (F): 110 mm

Zastosowanie i korzyści eksploatacyjne

Zasuwa MZ art. 0571 znajduje zastosowanie w instalacjach wymagających szybkiego i pewnego odcięcia przepływu. Dzięki pneumatycznemu sterowaniu idealnie sprawdza się w systemach, gdzie priorytetem jest szybkość reakcji oraz możliwość integracji z centralnymi systemami sterowania. Obecność kontaktronu upraszcza diagnostykę i konserwację, pozwalając na wykrywanie ewentualnych nieprawidłowości w działaniu mechanizmu na etapie sygnałów elektrycznych.

Konstrukcja kołnierzowa ułatwia montaż i demontaż elementu bez konieczności cięcia rurociągów, co skraca czas przestojów serwisowych. Precyzyjne wymiary, takie jak szerokość nominalna 145 mm czy rozstaw otworów 110 mm, zapewniają pełną zgodność ze standardami branżowymi dla armatury 6-calowej.

Dane identyfikacyjne produktu

Dla ułatwienia procesu zamówienia i weryfikacji kompatybilności, produkt występuje pod następującymi oznaczeniami:

• Nazwa handlowa: Zasuwa 6"-0044, z siłownikiem pneumatycznym dwustronnego działania i kontaktronem
• Numer artykułu: 0571
• Referencja sklepu: ARZO0044150571
• Referencja dostawcy: 4050044150571
• Producent: MZ

Zastosowanie wysokiej jakości materiałów oraz precyzyjna obróbka mechaniczna przekładają się na długą żywotność urządzenia. Zasuwa ta stanowi niezawodny element wyposażenia zakładów przemysłowych, instalacji wodociągowych oraz systemów przesyłu mediów technologicznych, gdzie wymagana jest wysoka kultura pracy armatury odcinającej.
