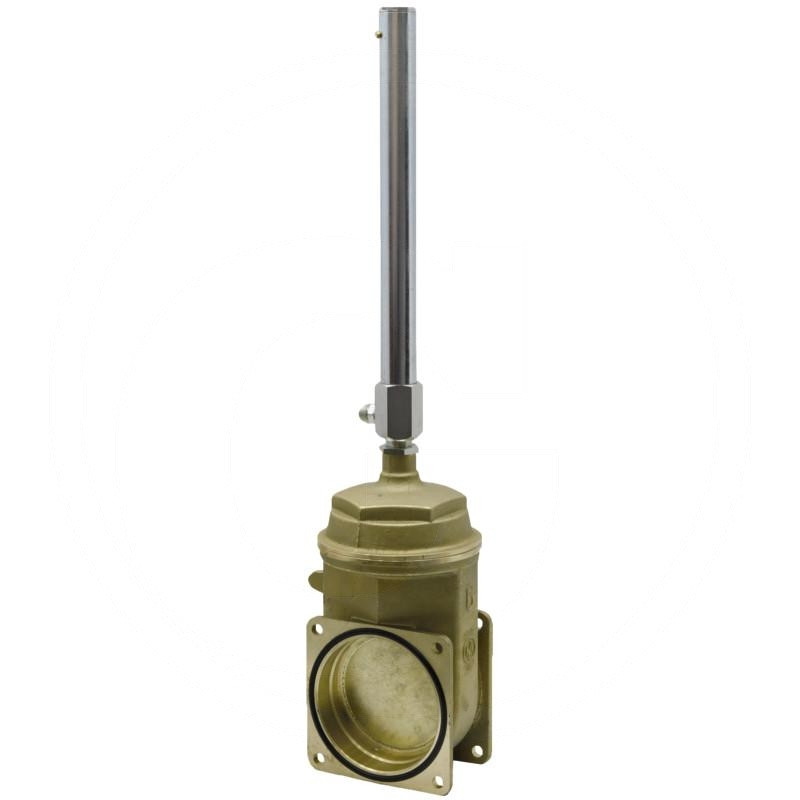

Zasuwa 6"-0050, z siłownikiem hydraulicznym art. 0500

Zasuwa kołnierzowa 6" z siłownikiem hydraulicznym MZ ARZO0050150500

Prezentowana zasuwa suwakowa o średnicy nominalnej 6 cali to profesjonalne rozwiązanie armaturowe marki MZ, zaprojektowane do efektywnej regulacji i odcinania przepływu w instalacjach przemysłowych oraz rolniczych. Produkt oznaczony numerem katalogowym ARZO0050150500 wyróżnia się solidną konstrukcją oraz integracją z siłownikiem hydraulicznym typu art. 0500, co umożliwia zdalne lub zautomatyzowane sterowanie pracą zaworu. Jest to kluczowy element systemów, gdzie wymagana jest niezawodność, szczelność oraz odporność na zmienne warunki eksploatacyjne.

Konstrukcja i specyfikacja techniczna

Zasuwa została wykonana w technologii kołnierz-kołnierz, co zapewnia łatwy i bezpieczny montaż w istniejących rurociągach. Głównym elementem roboczym jest zasuwa klinowa, która charakteryzuje się wysoką skutecznością uszczelniania. Dzięki zastosowaniu siłownika hydraulicznego jednostronnego działania, obsługa zaworu jest znacznie ułatwiona, eliminując konieczność ręcznego kręcenia przy dużych średnicach i ciśnieniach.

Kluczowe parametry techniczne urządzenia zostały precyzyjnie dobrane pod kątem wytrzymałości i funkcjonalności:

• Średnica nominalna: 6" (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Hydraulika jednostronnego działania (siłownik art. 0500)
• Maksymalne ciśnienie robocze: 4 bar
• Zakres temperatury pracy: od -15°C do +80°C

Wymiary gabarytowe i montażowe

Przed zakupem i instalacją warto zweryfikować wymiary zewnętrzne urządzenia, aby zapewnić odpowiednią ilość miejsca w armaturze. Zasuwa MZ charakteryzuje się następującymi wymiarami, które są istotne przy projektowaniu układu rurowego:

• H (całkowita wysokość): 751 mm
• h (wysokość konstrukcyjna/korpusu): 315 mm
• L (długość zabudowy): 180 mm
• L1: 106 mm
• l: 150 mm
• F (średnica/rozstaw kołnierza): 110 mm
• d (średnica otworów montażowych): 13 mm
• Szerokość nominalna: 145 mm

Zastosowanie i korzyści użytkowe

Zasuwy serii 0050 firmy MZ znajdują szerokie zastosowanie w systemach przesyłu wody, ścieków oraz innych mediów ciekłych, które nie są agresywne chemicznie w sposób przekraczający założone parametry materiałowe. Dzięki zakresowi temperaturowemu od -15°C do +80°C, armatura ta sprawdza się zarówno w instalacjach zewnętrznych narażonych na mróz, jak i w procesach technologicznych wymagających podwyższonej temperatury medium.

Zastosowanie siłownika hydraulicznego art. 0500 pozwala na integrację z systemami automatyki lub ułatwia pracę operatorom w trudnodostępnych miejscach. Mechanizm jednostronnego działania zapewnia stabilne pozycjonowanie klina zasuwy, co jest kluczowe dla utrzymania szczelności przy maksymalnym ciśnieniu roboczym 4 bar. Solidne wykonanie kołnierzy oraz precyzja wykonania zasuwy klinowej gwarantują długą żywotność produktu przy prawidłowej eksploatacji.

Produkt dostępny jest pod referencją dostawcy 4050050150500 i jest nowy, fabrycznie zapakowany. Przed montażem zaleca się sprawdzenie stanu uszczelek kołnierzywych oraz dopasowanie śrub montażowych do otworów o średnicy 13 mm.
