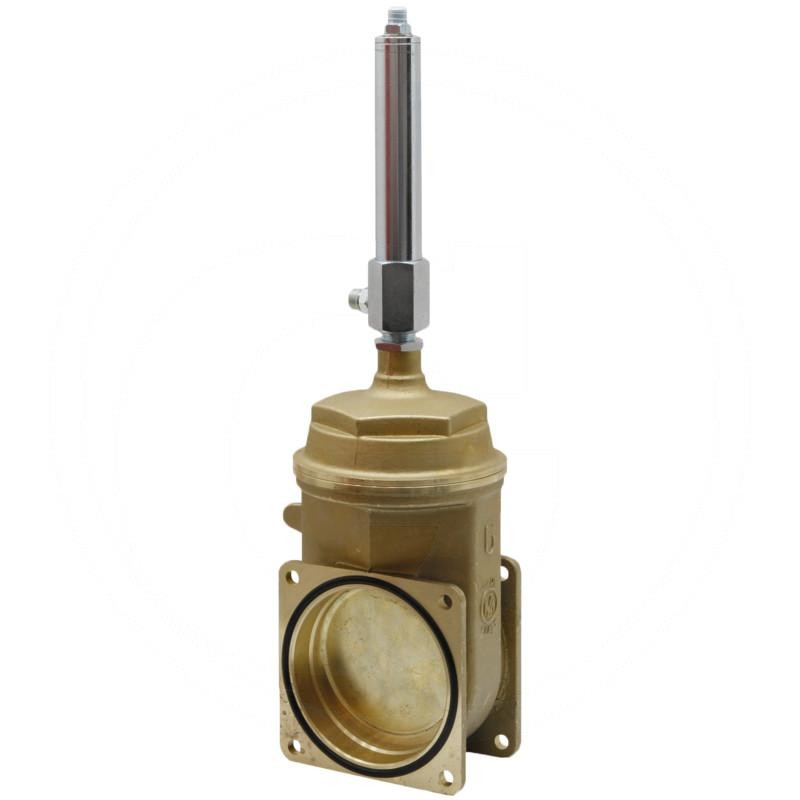

Zasuwa 6"-0050, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa kołnierzowa 6" z siłownikiem hydraulicznym MZ

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnego odcinania przepływu w rurociągach. Model oznaczony numerem porównawczym ARZO0050150550 wyróżnia się zastosowaniem siłownika hydraulicznego dwustronnego działania, co zapewnia wysoką niezawodność i łatwość obsługi nawet w wymagających warunkach eksploatacyjnych. Konstrukcja oparta na typie zasuwy klinowej gwarantuje szczelne domknięcie i stabilną pracę instalacji.

Urządzenie charakteryzuje się solidnym wykonaniem i przemyślaną geometrią, dostosowaną do standardowych wymagań sieciowych. Dzięki połączeniom kołnierzowym montaż jest szybki i bezpieczny, a zastosowana hydraulika pozwala na zdalne sterowanie procesem otwierania i zamykania przepustu, co jest kluczowe w dużych instalacjach technologicznych.

Kluczowe parametry techniczne i wymiary

Produkty z serii 0050 firmy MZ są precyzyjnie wykonane zgodnie ze ściśle określonymi normami. Poniżej przedstawiamy szczegółowe dane techniczne tego modelu, które są niezbędne do prawidłowego doboru armatury do istniejącej infrastruktury:

• Średnica nominalna: 6 cali (145 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz – Kołnierz
• Mechanizm sterowania: Hydraulika dwustronnego działania (art. 0550)
• Maksymalne ciśnienie robocze: 4 bar
• Zakres temperatury pracy: od -15°C do +80°C

Dokładne wymiary zewnętrzne i montażowe urządzenia prezentują się następująco:

• Wysokość całkowita (H): 565 mm
• Wysokość konstrukcyjna (h): 318 mm
• Długość całkowita (L): 180 mm
• Długość korpusu (l): 150 mm
• Rozstaw otworów/wymiar L1: 106 mm
• Średnica otworu/elementu d: 13 mm
• Wymiar F: 110 mm
• Szerokość nominalna: 145 mm

Zastosowanie i zalety rozwiązania hydraulicznego

Zastosowanie siłownika hydraulicznego dwustronnego działania w zasuwie MZ niesie ze sobą szereg korzyści operacyjnych. W przeciwieństwie do ręcznych kół zamachowych, system hydrauliczny pozwala na płynne i kontrolowane otwieranie oraz zamykanie zasuwy, co minimalizuje ryzyko wystąpienia udarów hydraulicznych w rurociągu. Jest to szczególnie istotne przy średnicy 6 cali, gdzie masa przemieszczanej cieczy jest znaczna.

Konstrukcja zasuwy klinowej zapewnia doskonałe właściwości uszczelniające. Klin wchodzący w gniazdo uszczelniające eliminuje przecieki, co jest kluczowe dla utrzymania wymaganych parametrów ciśnienia (do 4 bar) w systemie. Urządzenie jest odporne na zmienne warunki temperaturowe, pracując stabilnie w zakresie od -15°C do +80°C, co predysponuje je do zastosowań zarówno w instalacjach wewnętrznych, jak i zewnętrznych, pod warunkiem zachowania odpowiednich parametrów medium.

Specyfikacja producenta i kompatybilność

Produkt pochodzi od uznanego producenta armatury przemysłowej – firmy MZ. Numer katalogowy ARZO0050150550 oraz symbol dostawcy 4050050150550 jednoznacznie identyfikują ten wariant. Zasuwa jest przeznaczona do systemów wymagających połączeń kołnierzowych, co ułatwia jej integrację z istniejącymi rurociągami o zbliżonych parametrach średnicy i ciśnienia.

Dzięki zastosowaniu sprawdzonych materiałów i technologii produkcji, zasuwa ta stanowi trwały element infrastruktury technicznej, wymagający minimalnej konserwacji przy zachowaniu prawidłowych parametrów eksploatacyjnych. Jest to wybór dla inwestorów ceniących niezawodność, precyzję działania oraz łatwość integracji z systemami automatyki przemysłowej.
