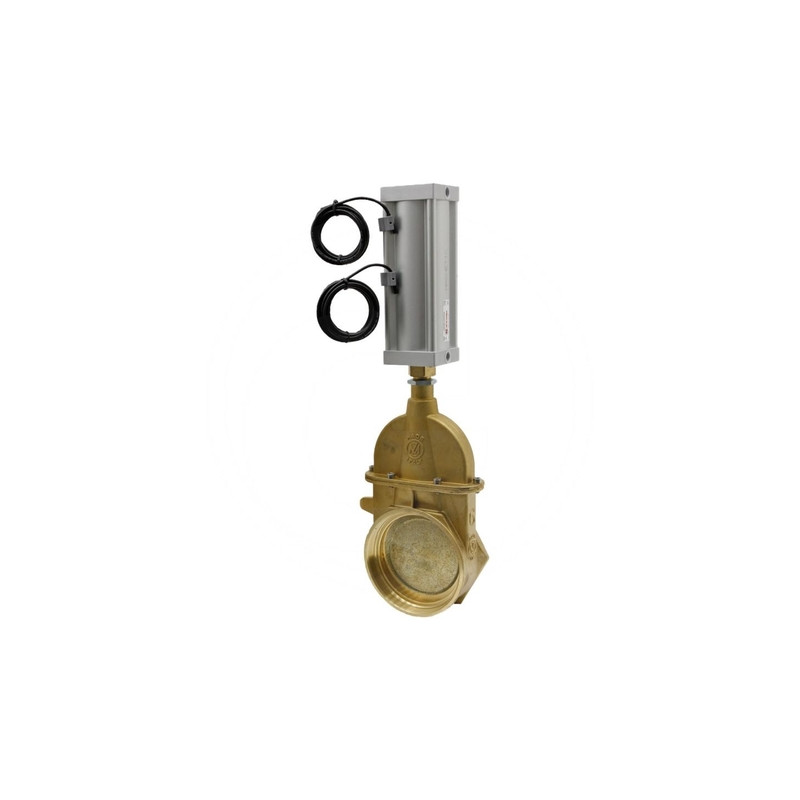

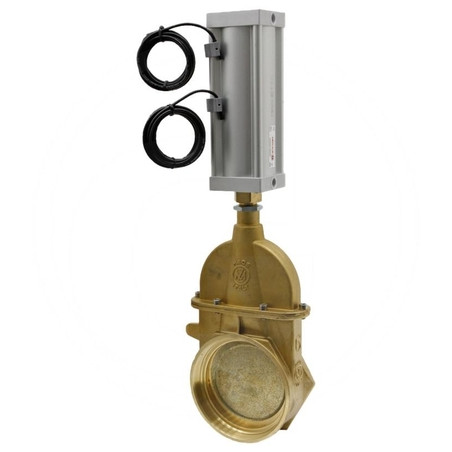

Zasuwa 6"-0070, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa suwakowa MZ 6" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa suwakowa marki MZ to zaawansowane rozwiązanie techniczne przeznaczone do systemów przesyłu materiałów sypkich, gdzie wymagana jest precyzyjna i niezawodna kontrola przepływu. Model o numerze artykułu 0571 (referencja ARZO0070150571) został wyposażony w mechanizm sterowany pneumatycznie, co zapewnia wysoką efektywność pracy oraz możliwość integracji z automatycznymi liniami produkcyjnymi. Konstrukcja opiera się na sprawdzonej zasadzie działania zasuwy klinowej, gwarantującej szczelne odcinanie strumienia materiału.

Kluczowym elementem tego wariantu jest siłownik pneumatyczny dwustronnego działania. Oznacza to, że ruch zamykający i otwierający zasuwy jest wymuszany przez ciśnienie powietrza w obu kierunkach, co eliminuje zależność od grawitacji lub sprężyn powrotnych i zapewnia równomierną siłę roboczą niezależnie od obciążenia materiałem. Dodatkowo, urządzenie posiada styk, który umożliwia monitorowanie położenia zasuwy w systemie sterowania, zwiększając bezpieczeństwo i kontrolę procesu technologicznego.

Specyfikacja techniczna i wymiary

Zasuwa charakteryzuje się solidną budową dostosowaną do pracy w warunkach przemysłowych. Poniżej przedstawiono szczegółowe parametry techniczne oraz wymiary montażowe, które są kluczowe przy projektowaniu instalacji:

• Średnica nominalna (Ø): 145 mm
• Szerokość nominalna: 145 mm (6 cali)
• Wysokość całkowita (H): 564 mm
• Wysokość korpusu (h): 326 mm
• Długość montażowa (L): 107,5 mm
• Rozstaw otworów/szerokość przyłącza (F): 82 mm
• Typ przyłącza: Gwint wewnętrzny – Gwint wewnętrzny
• Typ zasuwy: Zasuwa klinowa
• Mechanizm sterowania: Pneumatyczny mechanizm dwustronnego działania

Dzięki zastosowaniu połączeń gwintowanych wewnętrznych, montaż zasuwy w rurociągach lub zasobnikach jest stabilny i szczelny. Wymiary H oraz h pozwalają na precyzyjne zaplanowanie przestrzeni potrzebnej na wysunięcie się mechanizmu oraz samego korpusu armatury.

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0070 znajdują szerokie zastosowanie w przemyśle spożywczym, chemicznym, budowlanym oraz rolniczym. Są idealne do regulacji przepływu ziaren, proszków, granulatów i innych materiałów sypkich. Zastosowanie siłownika pneumatycznego dwustronnego działania przynosi kilka istotnych korzyści:

• Precyzja sterowania: Możliwość dokładnego ustawienia stopnia otwarcia lub całkowitego zamknięcia przepływu.
• Niezawodność: Prosta konstrukcja pneumatyczna jest mniej awaryjna niż skomplikowane układy elektryczne w trudnych warunkach zapylonych.
• Bezpieczeństwo: Obecność styku sygnałowego pozwala na integrację z centralnym systemem sterowania, co zapobiega kolizjom w pracy urządzeń.
• Łatwość konserwacji: Standardowe wymiary i dostęp do elementów mechanicznych ułatwiają przeglądy techniczne.

Produkt oznaczony numerem porównawczym ARZO0070150571 jest gotowy do instalacji w systemach wymagających armatury o średnicy 6 cali. Przed zakupem należy zweryfikować dostępność przestrzeni montażowej, szczególnie pod kątem wysokości całkowitej wynoszącej 564 mm oraz rozstawu przyłączy.
