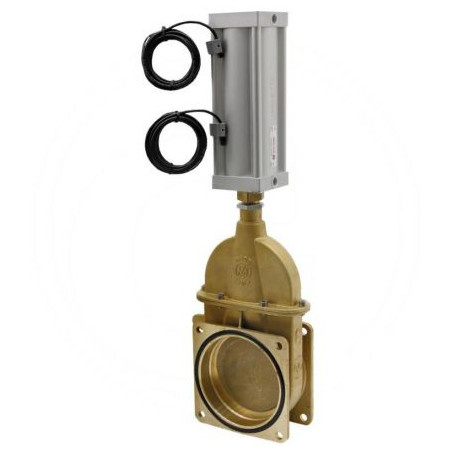

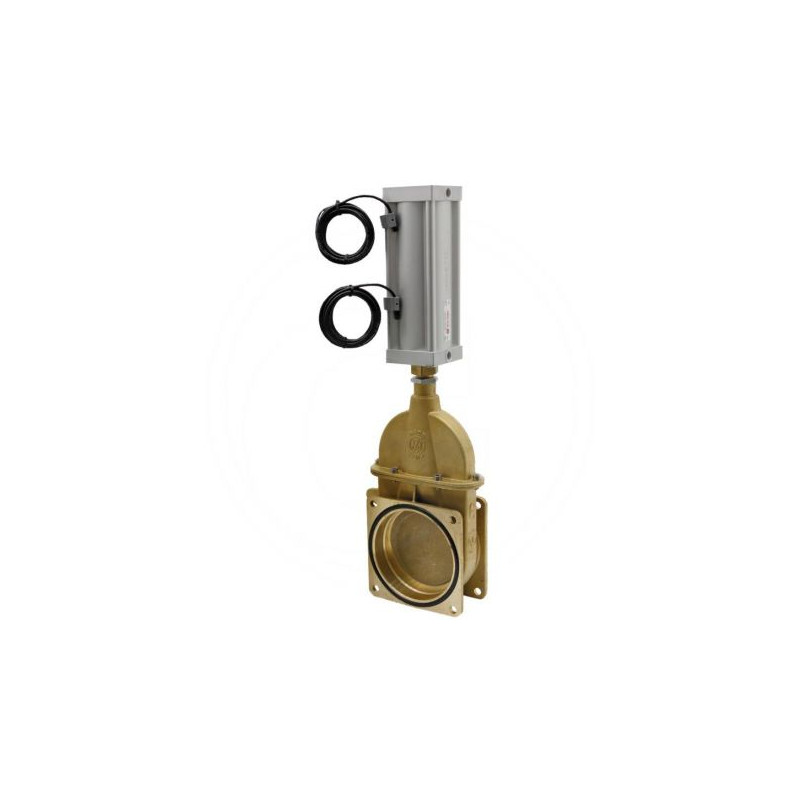

Zasuwa 8"-0074, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

Zasuwa kołnierzowa MZ 8" z pneumatycznym mechanizmem sterującym

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane do precyzyjnej regulacji przepływu mediów w rurociągach. Produkt o numerze artykułu 0571 i referencji 4050074200571 charakteryzuje się solidną konstrukcją typu zasuwa klinowa, co gwarantuje szczelne odcięcie strumienia oraz długotrwałą niezawodność pracy w trudnych warunkach eksploatacyjnych.

Kluczowym elementem tego modelu jest zintegrowany siłownik pneumatyczny dwustronnego działania. Takie rozwiązanie umożliwia pełną automatyzację procesu otwierania i zamykania zasuwy, eliminując konieczność ręcznej obsługi i zwiększając bezpieczeństwo instalacji. Mechanizm ten zapewnia równomierny ruch suwaka w obu kierunkach, co jest istotne przy wymagających zastosowaniach, gdzie precyzja sterowania ma kluczowe znaczenie.

Konstrukcja i parametry techniczne

Zasuwa została wyposażona w przyłącza kołnierzowe po obu stronach (typ przyłącza: Kołnierz → Kołnierz), co ułatwia jej montaż w istniejących systemach rurowych. Nominalna szerokość urządzenia wynosi 8 cali, co przekłada się na 187 mm średnicy przelotu. Konstrukcja jest zoptymalizowana pod kątem wytrzymałości i ergonomii montażowej.

Wymiary zewnętrzne urządzenia zostały precyzyjnie określone, aby ułatwić dobór odpowiedniego miejsca instalacji. Całkowita wysokość zasuwy (H) wynosi 674 mm, przy czym wysokość korpusu (h) to 399 mm. Długość konstrukcyjna (L) wynosi 228 mm, a odległość między środkami otworów montażowych lub inne kluczowe wymiary osiowe to odpowiednio L1 = 138 mm oraz F = 112 mm. Średnica elementów mocujących lub przelotowych (d) wynosi 13 mm, a szerokość elementu roboczego (l) to 180 mm.

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0074 znajdują szerokie zastosowanie w instalacjach przemysłowych, rolniczych oraz wodociągowych, gdzie wymagane jest szybkie i pewne odcinanie przepływu cieczy lub gazów. Dzięki zastosowaniu siłownika pneumatycznego, zasuwa idealnie sprawdza się w systemach zautomatyzowanych, sterowanych centralnie.

• Typ zasuwy: Zasuwa klinowa – zapewnia doskonałą szczelność.
• Sterowanie: Pneumatyczny mechanizm dwustronnego działania – pełna automatyzacja.
• Przyłącze: Kołnierz/Kołnierz – uniwersalność montażu.
• Średnica nominalna: 8" (187 mm).
• Producent: MZ – sprawdzona jakość wykonania.
• Nr porównawczy: ARZO0074200571.

Produkt jest dostępny jako nowy, fabrycznie zapakowany element armatury przemysłowej. Jego konstrukcja odpowiada wysokim standardom wytrzymałościowym, a precyzyjne wymiary pozwalają na bezproblemową wymianę lub instalację w nowych projektach inżynierskich.
