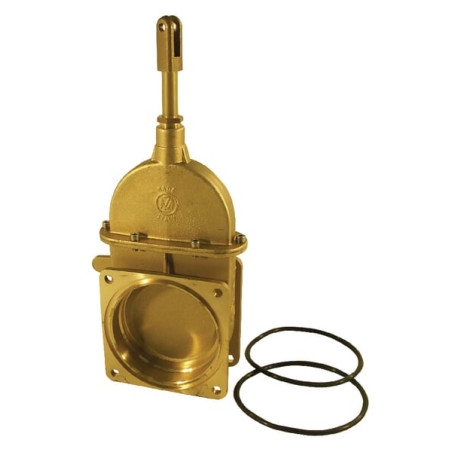

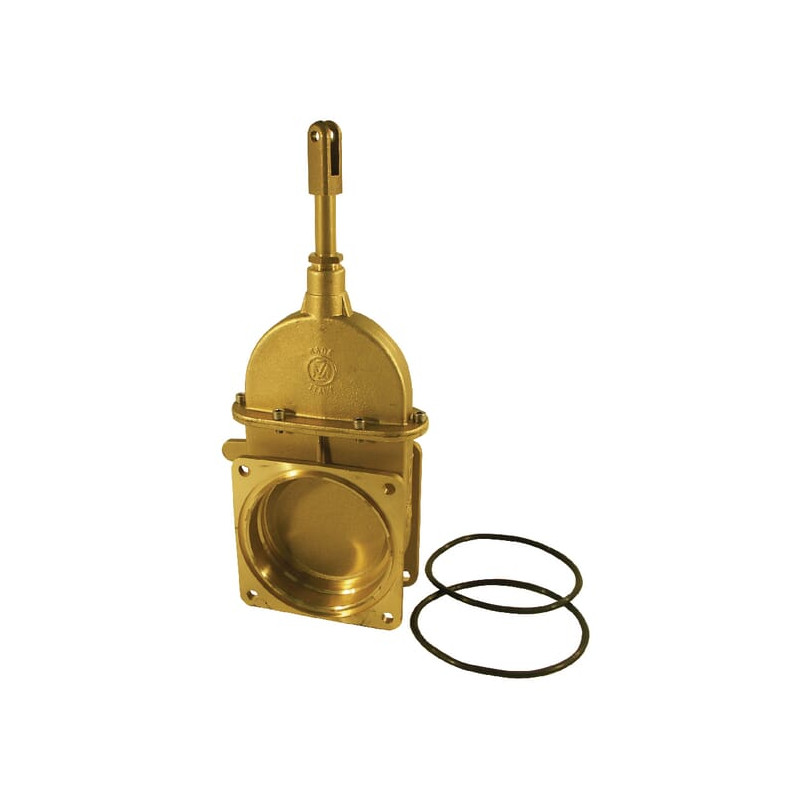

Zasuwa 8"-0074,

Zasuwa suwakowa MZ 8" – precyzyjne sterowanie przepływem

Zasuwa o symbolu 8"-0074 marki MZ to profesjonalny element armatury przemysłowej i rolniczej, zaprojektowany do efektywnego odcinania lub regulacji przepływu mediów w instalacjach rurowych. Produkt wyróżnia się solidną konstrukcją kołnierzową, która zapewnia szczelne i trwałe połączenie z rurociągiem. Dzięki zastosowaniu mechanizmu suwakowego, zasuwa charakteryzuje się niskim oporem przepływu w stanie otwartym oraz wysoką niezawodnością podczas wielokrotnych cykli pracy.

Prezentowany model jest dedykowany do systemów wymagających nominalnej średnicy przelotu wynoszącej 8 cali. Jego budowa opiera się na sprawdzonej technologii kołnierzy, co ułatwia montaż i demontaż bez konieczności stosowania specjalistycznych narzędzi spawalniczych. Zasuwa znajduje szerokie zastosowanie w instalacjach wodociągowych, systemach nawadniania rolniczego, a także w przemyśle, gdzie wymagana jest odporność na zmienne warunki eksploatacyjne.

Kluczowe parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary montażowe, aby zapewnić pełną kompatybilność z istniejącą infrastrukturą. Poniżej przedstawiono szczegółowe dane techniczne zasuwy MZ 8"-0074, które są kluczowe dla prawidłowego doboru elementu:

• Nominalna średnica otworu zasuwy: 8 cali – zapewnia duży przelot medium.
• Rozstaw śrub/otworów montażowych kołnierza: 180 mm – standardowy dystans ułatwiający montaż.
• Średnica śrub/otworów montażowych kołnierza: 13 mm – precyzyjnie dobrany rozmiar pod typowe śruby montażowe.
• Grubość kołnierza: 112 mm – zapewnia odpowiednią sztywność połączenia.
• Szerokość całkowita: 228 mm – kompaktowa budowa względem średnicy przelotu.
• Wysokość całkowita: 584 mm – uwzględnia mechanizm sterujący i korpus.

Ergonomia obsługi i mechanizm sterowania

Istotnym aspektem eksploatacyjnym jest sposób obsługi zasuwy. Model ten wyposażony jest w dźwignię, która pozwala na manualne, precyzyjne sterowanie położeniem suwaka. Parametry geometryczne mechanizmu dźwigni zostały dobrane tak, aby zapewnić wygodę użytkowania nawet przy większych średnicach nominalnych.

Wymiary związane z obsługą prezentują się następująco:

• Odległość od środka otworu zasuwy do końca dźwigni (h1): 470 mm – zapewnia odpowiedni moment siły przy otwieraniu i zamykaniu.
• Rozstaw otworów montażowych dźwigni w pionie (h2): 360 mm – określa przestrzeń wymaganą dla mechanizmu napędowego.

Taka konstrukcja umożliwia łatwą integrację z istniejącymi systemami sterowania ręcznego lub potencjalną adaptację do napędów automatycznych, jeśli jest to wymagane przez specyfikę instalacji. Solidne wykonanie elementów ruchomych przekłada się na długą żywotność produktu i minimalizuje ryzyko zacięć mechanizmu.

Zastosowanie i korzyści

Zasuwy kołnierzowe MZ serii 0074 są cenione za swoją uniwersalność i odporność na warunki zewnętrzne. Dzięki precyzyjnie wykonanym kołnierzom z odpowiednim rozstawem otworów (180 mm) i ich średnicą (13 mm), montaż jest szybki i bezproblemowy. Grubość kołnierza wynosząca 112 mm gwarantuje, że połączenie wytrzyma wysokie ciśnienia robocze typowe dla instalacji przemysłowych i rolniczych.

Produkt jest dostarczany jako nowy, gotowy do instalacji. Jego kompaktowa szerokość (228 mm) przy zachowaniu dużego przelotu (8") sprawia, że jest to rozwiązanie optymalne tam, gdzie przestrzeń montażowa jest ograniczona, a wymagania dotyczące przepustowości są wysokie. Zastosowanie wysokiej jakości materiałów w produkcji korpusu i suwaka zapewnia odporność na korozję i zużycie mechaniczne, co redukuje koszty serwisowe w długim okresie eksploatacji.
