Zasuwa 6"-0072, z siłownikiem hydraulicznym art. 0500

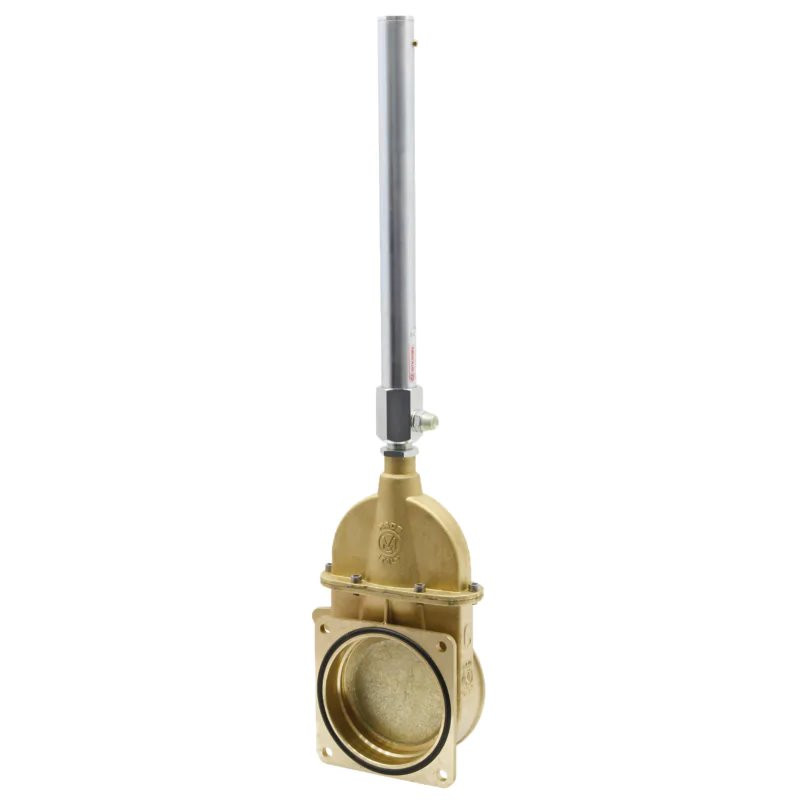

Zasuwa suwakowa 6" z siłownikiem hydraulicznym MZ ARZO0072150500

Prezentowana zasuwa suwakowa o średnicy nominalnej 6 cali stanowi profesjonalne rozwiązanie do regulacji przepływu cieczy w systemach nawadniania oraz instalacjach rolniczych. Produkt marki MZ, oznaczony numerem katalogowym ARZO0072150500, został wyposażony w zintegrowany siłownik hydrauliczny typu art. 0500, co znacząco ułatwia proces otwierania i zamykania armatury, eliminując konieczność ręcznego kręcenia przy dużych ciśnieniach roboczych.

Konstrukcja zasuwy opiera się na sprawdzonej technologii zasuwy klinowej, zapewniającej szczelne odcięcie medium. Dzięki zastosowaniu połączenia kołnierzowego po jednej stronie oraz gwintu wewnętrznego po drugiej, montaż elementu w istniejących instalacjach jest elastyczny i kompatybilny z większością standardowych rur stosowanych w rolnictwie i przemyśle.

Kluczowe cechy techniczne i budowa

Zasuwa charakteryzuje się solidną budową dostosowaną do pracy w trudnych warunkach zewnętrznych. Zakres temperatur roboczych od -15°C do +80°C pozwala na całoroczne użytkowanie urządzenia, nawet w okresie zimowym, pod warunkiem odpowiedniego zabezpieczenia przed zamarzaniem wody wewnątrz przewodu. Maksymalne ciśnienie robocze na poziomie 2,5 bara określa granice bezpiecznej eksploatacji, typowe dla systemów grawitacyjnych lub niskociśnieniowych instalacji nawadniających.

Obsługa zasuwy realizowana jest poprzez hydraulikę jednostronnego działania. Oznacza to, że siłownik wykorzystuje ciśnienie cieczy do wykonania ruchu roboczego (np. otwarcia), a powrót następuje pod wpływem sprężyny lub ciężaru własnego mechanizmu, co upraszcza budowę układu sterującego i zmniejsza awaryjność.

Specyfikacja techniczna

• Producent: MZ
• Nr katalogowy: ARZO0072150500
• Szerokość nominalna: 6" (145 mm)
• Typ zasuwy: Zasuwa klinowa
• Typ przyłącza: Kołnierz → gwint wewnętrzny
• Obsługa: Hydraulika jednostronnego działania (siłownik art. 0500)
• Maksymalne ciśnienie robocze: 2,5 bar
• Zakres temperatury pracy: -15°C do +80°C

Wymiary geometryczne

Precyzyjne wymiary są kluczowe przy planowaniu miejsca montażu w studzienkach lub kanałach. Poniżej przedstawiono szczegółowe parametry wymiarowe zasuwy:

• Średnica nominalna (Ø): 145 mm
• Wysokość całkowita (H): 757 mm
• Wysokość konstrukcyjna (h): 321 mm
• Długość całkowita (L): 180 mm
• Długość przyłącza (L1): 107,5 mm
• Szerokość przylgni (F): 86 mm
• Długość trzpienia/elementu roboczego (l): 150 mm
• Średnica otworu montażowego (d): 13 mm

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0072 są dedykowane do systemów, gdzie wymagana jest precyzyjna regulacja przepływu lub całkowite odcięcie wody. Dzięki zastosowaniu siłownika hydraulicznego, obsługa dużych średnic (6 cali) nie wymaga użycia siły fizycznej operatora, co jest istotne przy częstych zmianach konfiguracji nawadniania pól uprawnych, sadów czy szkółek.

Kołnierzowe zakończenie po jednej stronie zapewnia stabilne i szczelne połączenie z rurociągiem głównym, natomiast gwint wewnętrzny po drugiej stronie umożliwia łatwe podłączenie węży lub rur z końcówkami gwintowanymi. Taka hybrydowa konstrukcja przyłącza zwiększa uniwersalność produktu w różnych typach instalacji.

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Przed uruchomieniem zaleca się sprawdzenie poprawności podłączenia hydrauliki sterującej oraz upewnienie się, że parametry ciśnienia w systemie nie przekraczają wartości maksymalnej 2,5 bara, co gwarantuje długotrwałą i bezawaryjną eksploatację zasuwy.
