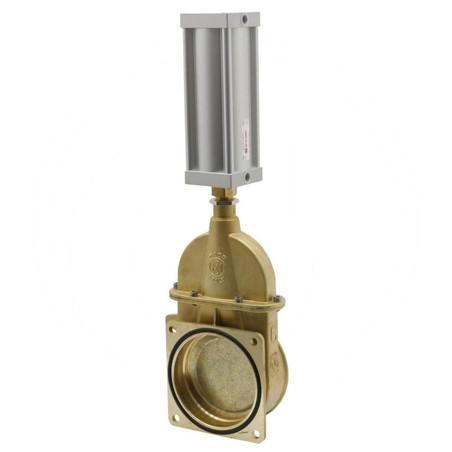

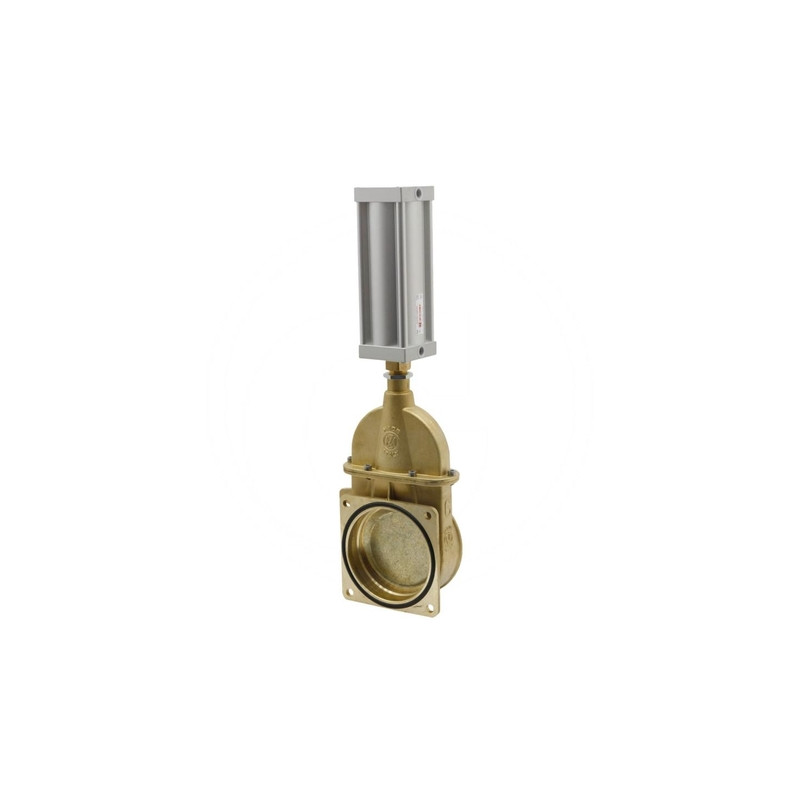

Zasuwa 6"-0072, z siłownikiem pneumat. dwustr. działania art. 0570

Zasuwa suwakowa 6" z siłownikiem pneumatycznym MZ

Prezentowana zasuwa marki MZ to profesjonalne rozwiązanie przemysłowe przeznaczone do precyzyjnego odcinania przepływu mediów w rurociągach. Model oznaczony numerem artykułu 0570 oraz referencją ARZO0072150570 charakteryzuje się konstrukcją zasuwy klinowej, co zapewnia szczelne domknięcie i wysoką trwałość w warunkach eksploatacyjnych. Urządzenie zostało wyposażone w pneumatyczny mechanizm dwustronnego działania, który umożliwia szybkie i bezobsługowe sterowanie otwarciem oraz zamknięciem zaworu przy użyciu sprężonego powietrza.

Kluczową cechą tego modelu jest uniwersalność połączeń. Zasuwa posiada typ przyłącza mieszany: po jednej stronie znajduje się kołnierz, a po drugiej gwint wewnętrzny. Taka konfiguracja ułatwia integrację elementu z istniejącymi instalacjami, w których występują różne standardy łączenia rur. Nominalna szerokość przelotu wynosi 6 cali (145 mm), co kwalifikuje produkt do zastosowań w systemach o średnim i dużym natężeniu przepływu.

Specyfikacja techniczna i wymiary

Produkty z serii 0072 firmy MZ są projektowane z myślą o precyzji wykonania. Poniżej przedstawiono szczegółowe parametry techniczne oraz wymiary montażowe, które są kluczowe przy planowaniu instalacji:

• Producent: MZ
• Typ zasuwy: Zasuwa klinowa
• Mechanizm sterowania: Siłownik pneumatyczny dwustronnego działania
• Szerokość nominalna: 6" (145 mm)
• Typ przyłącza: Kołnierz → gwint wewnętrzny
• Numer artykułu: 0570
• Referencja: ARZO0072150570

Wymiary montażowe

Dla prawidłowego dopasowania zasuwy do przestrzeni instalacyjnej należy uwzględnić następujące wymiary geometryczne:

• Średnica nominalna (Ø): 145 mm
• Wysokość całkowita (H): 564 mm
• Wysokość konstrukcyjna (h): 326 mm
• Długość całkowita (L): 180 mm
• Długość części przyłączeniowej (L1): 107,5 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów lub szerokość podstawy (l): 150 mm
• Szerokość kołnierza lub elementu F (F): 86 mm

Zastosowanie i zalety rozwiązania

Zasuwy suwakowe z siłownikami pneumatycznymi znajdują szerokie zastosowanie w przemyśle chemicznym, spożywczym, wodno-kanalizacyjnym oraz w instalacjach procesowych. Mechanizm dwustronnego działania gwarantuje, że zawór pozostaje w wybranej pozycji (otwartej lub zamkniętej) nawet w przypadku awarii zasilania powietrzem, dopóki nie zostanie podany sygnał zmiany stanu. Jest to istotne dla bezpieczeństwa procesów technologicznych.

Konstrukcja klinowa zapewnia równomierne rozłożenie sił docisku, co minimalizuje zużycie uszczelnień i wydłuża żywotność urządzenia. Dzięki zastosowaniu standardowych wymiarów kołnierzy i gwintów, wymiana lub montaż zasuwy MZ 0570 jest procesem sprawnym i nie wymaga stosowania nietypowych adapterów.

Produkt dostępny jest pod zamówienie, a jego solidna budowa predysponuje go do pracy w wymagających warunkach, gdzie konieczna jest niezawodna armatura odcinająca. Przed zakupem zaleca się weryfikację wymiarów montażowych (H, L, L1) pod kątem dostępnej przestrzeni w instalacji.
