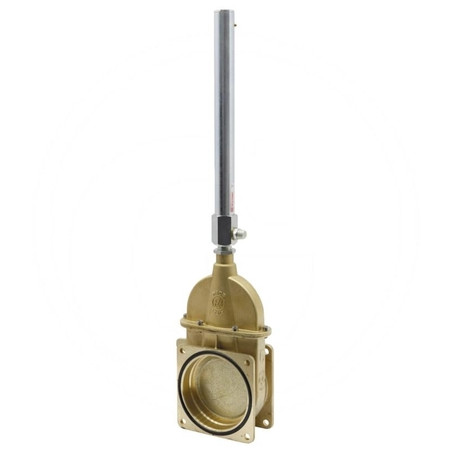

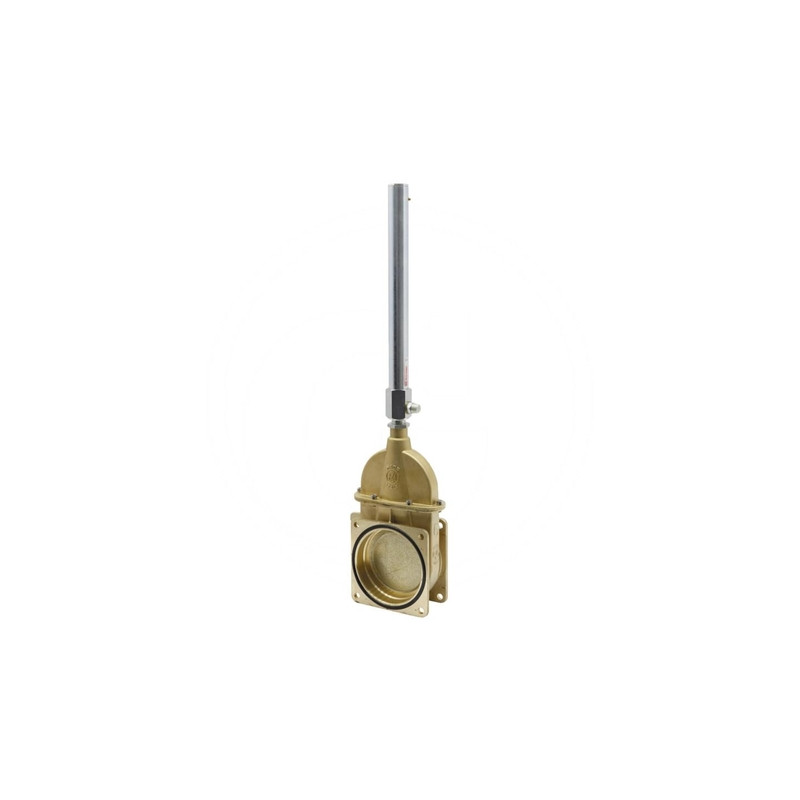

Zasuwa 6"-0074, z siłownikiem hydraulicznym art. 0500

Zasuwa kołnierzowa 6" z siłownikiem hydraulicznym MZ

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie armatury przemysłowej, zaprojektowane do efektywnej regulacji i odcinania przepływu mediów w instalacjach rolniczych, wodociągowych oraz przemysłowych. Produkt wyróżnia się solidną konstrukcją typu klinowego oraz zintegrowanym siłownikiem hydraulicznym jednostronnego działania, co znacząco ułatwia obsługę nawet przy dużych średnicach nominalnych. Model oznaczony numerem porównawczym ARZO0074150500 zapewnia niezawodność pracy w trudnych warunkach eksploatacyjnych.

Konstrukcja i sposób działania

Zasuwa wykonana jest w standardzie kołnierz-kołnierz, co umożliwia jej bezpośredni montaż w istniejących rurociągach bez konieczności stosowania dodatkowych adapterów. Kluczowym elementem układu sterowania jest siłownik hydrauliczny (art. 0500), który pozwala na płynne otwieranie i zamykanie przesłony przy użyciu ciśnienia cieczy roboczej. Mechanizm ten eliminuje konieczność ręcznego kręcenia korbą, co jest szczególnie istotne przy elementach o średnicy 6 cali, gdzie opory ruchu mogą być znaczne.

Zasuwa klinowa charakteryzuje się szczelnym domykaniem, co jest kluczowe dla utrzymania stabilności ciśnienia w systemie. Konstrukcja zapewnia trwałość połączeń i odporność na zużycie mechaniczne podczas cyklicznej pracy.

Parametry techniczne i wymiary

Produkt został zaprojektowany z myślą o precyzyjnym dopasowaniu do instalacji o określonych parametrach. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność z wymaganiami projektowymi:

• Szerokość nominalna: 6" (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Typ zasuwy: Zasuwa klinowa
• Obsługa: Hydraulika jednostronnego działania
• Maksymalne ciśnienie robocze: 2,5 bara
• Zakres temperatury pracy: od -15°C do +80°C
• Numer porównawczy: ARZO0074150500

Wymiary montażowe

Dla prawidłowego zaplanowania miejsca montażu oraz doboru odpowiednich uszczelek i śrub, należy uwzględnić następujące wymiary geometryczne urządzenia:

• Średnica (Ø): 145 mm
• Wysokość całkowita (H): 757 mm
• Wysokość konstrukcyjna (h): 323 mm
• Długość całkowita (L): 180 mm
• Długość L1: 107,5 mm
• Szerokość F: 90 mm
• Długość l: 150 mm
• Średnica d: 13 mm

Zastosowanie i korzyści użytkowe

Zasuwa MZ znajduje szerokie zastosowanie w systemach nawadniania, uzdatniania wody oraz w przemyśle przetwórczym, gdzie wymagana jest precyzyjna kontrola przepływu cieczy. Dzięki zastosowaniu hydrauliki jednostronnego działania, obsługa zaworu jest szybka i wymaga minimalnego wysiłku operatora. Zakres temperatur pracy od -15°C do +80°C pozwala na instalację urządzenia zarówno w nieogrzewanych obiektach gospodarczych, jak i w procesach technologicznych z udziałem ciepłej wody.

Maksymalne ciśnienie robocze na poziomie 2,5 bara określa bezpieczne granice eksploatacji, których nie należy przekraczać, aby zapewnić długotrwałą szczelność i żywotność uszczelnień. Produkt marki MZ to gwarancja zgodności z normami branżowymi i wysokiej jakości wykonania, potwierdzona przez referencje dostawcy Granit.
