Zasuwa 6"-0074, z siłownikiem pneumat. dwustr. działania i stykiem art. 0571

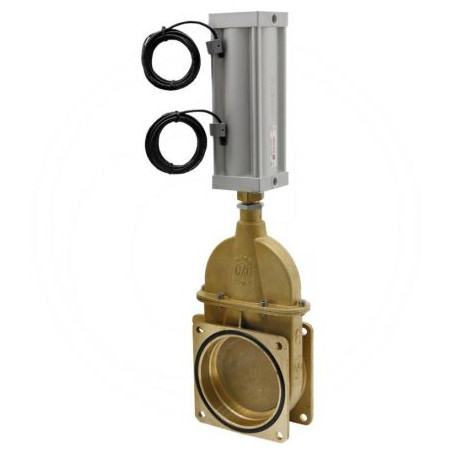

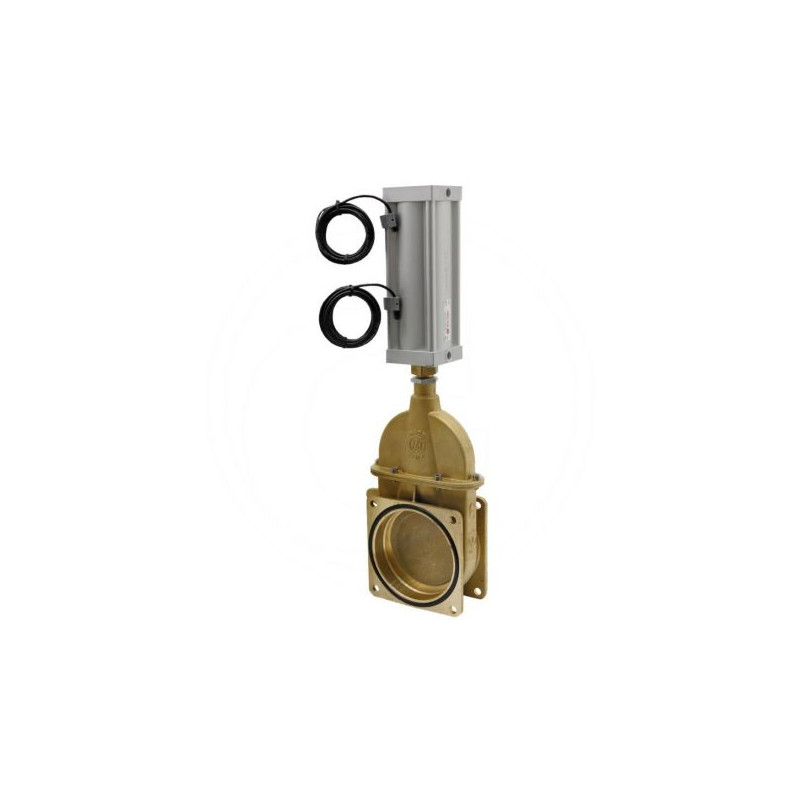

Zasuwa kołnierzowa MZ 6" z siłownikiem pneumatycznym

Prezentowana zasuwa suwakowa marki MZ to zaawansowane rozwiązanie przemysłowe przeznaczone do precyzyjnego odcinania przepływu w rurociągach. Produkt oznaczony numerem artykułu 0571 (referencja ARZO0074150571) charakteryzuje się konstrukcją typu kołnierz-kołnierz, co umożliwia jej bezpośredni montaż w istniejących instalacjach rurowych o średnicy nominalnej 6 cali (145 mm). Kluczowym elementem tego modelu jest wbudowany siłownik pneumatyczny dwustronnego działania, który zapewnia niezawodną i szybką obsługę mechanizmu zamykającego bez konieczności interwencji manualnej.

Konstrukcja i zasada działania

Zasuwa należy do grupy zasuw klinowych, co gwarantuje szczelne odcięcie medium przepływającego przez rurociąg. Mechanizm opiera się na przesuwanej płycie (klinie), która pod wpływem działania siłownika wsuwa się w strumień, blokując go całkowicie. Zastosowanie siłownika dwustronnego działania oznacza, że zarówno proces otwierania, jak i zamykania zasuwy jest wymuszany ciśnieniem powietrza w dwóch oddzielnych komorach aktuatora. Takie rozwiązanie eliminuje ryzyko samoczynnego otwarcia lub zamknięcia zaworu w przypadku awarii zasilania pneumatycznego, zwiększając poziom bezpieczeństwa instalacji.

Produkt wyposażony jest również w styk, co sugeruje możliwość integracji z systemami sterowania lub sygnalizacji stanu pracy (otwarty/zamknięty), ułatwiając monitorowanie procesu technologicznego.

Parametry techniczne i wymiary

Konstrukcja zasuwy została zaprojektowana z myślą o trwałości i łatwości montażu. Poniżej znajdują się szczegółowe dane techniczne oraz wymiary montażowe, które należy uwzględnić przy projektowaniu układu rurowego:

• Producent: MZ
• Typ zasuwy: Zasuwa klinowa
• Szerokość nominalna: 6" (145 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Obsługa: Pneumatyczny mechanizm dwustronnego działania
• Numer artykułu: 0571
• Referencja sklepu: ARZO0074150571
• Referencja dostawcy: 4050074150571

Wymiary gabarytowe

Dla prawidłowego dopasowania zasuwy do przestrzeni montażowej kluczowe są następujące wymiary geometryczne:

• Ø (średnica nominalna): 145 mm
• h (wysokość konstrukcyjna dolna): 326 mm
• H (całkowita wysokość z siłownikiem): 575 mm
• L1 (rozstaw otworów/elementu montażowego): 107,5 mm
• L (długość konstrukcyjna): 180 mm
• d (średnica otworów montażowych): 13 mm
• l (rozstaw osiowy otworów): 150 mm
• F (średnica kołnierza lub elementu mocującego): 90 mm

Zastosowanie i korzyści

Zasuwy MZ serii 0074 znajdują szerokie zastosowanie w przemyśle, rolnictwie oraz instalacjach technologicznych, gdzie wymagane jest szybkie i pewne odcięcie przepływu cieczy lub gazów. Dzięki pneumatycznemu sterowaniu idealnie sprawdzają się w systemach zautomatyzowanych. Solidna konstrukcja kołnierzowa zapewnia wysoką odporność na ciśnienie robocze oraz szczelność połączenia.

Wybierając ten model, inwestor otrzymuje produkt o precyzyjnie określonych parametrach geometrycznych, co ułatwia proces wymiany starszych elementów lub budowę nowych ciągów technologicznych. Zintegrowany siłownik dwustronnego działania stanowi gwarancję stabilnej pracy w warunkach zmiennego obciążenia instalacji.
