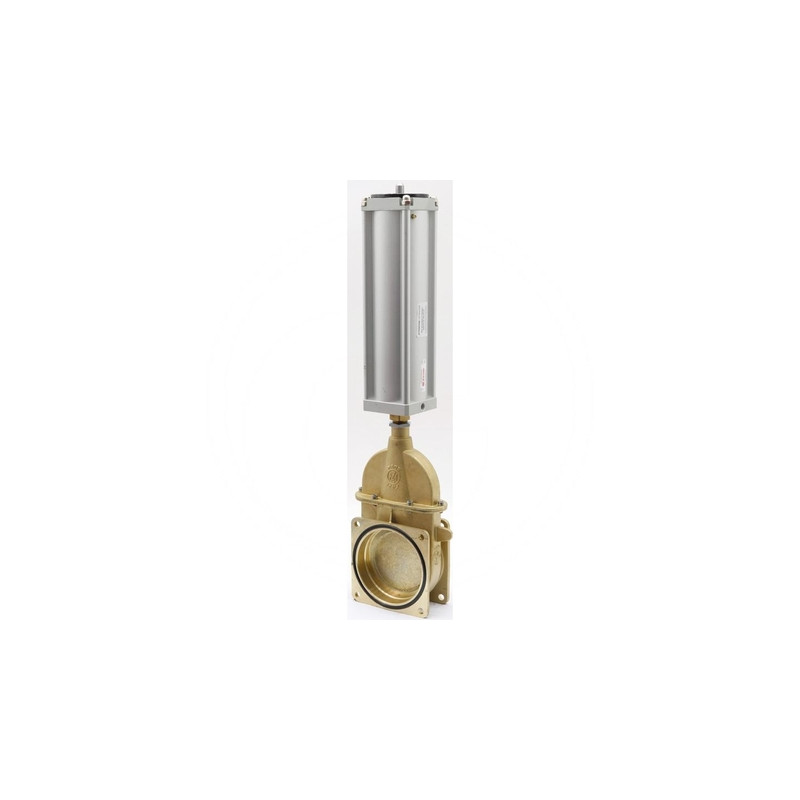

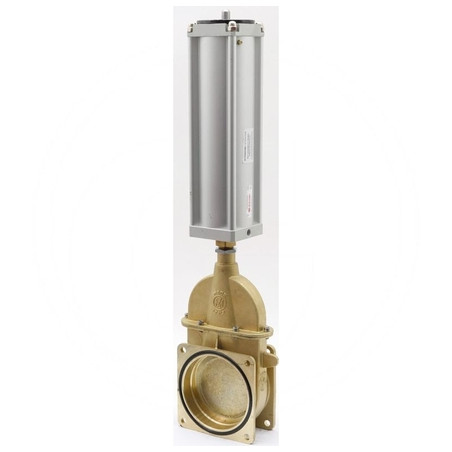

Zasuwa 6"-0074, z siłownikiem pneumat. jednostr. działania art. 0580

Zasuwa kołnierzowa 6" z siłownikiem pneumatycznym MZ

Prezentowana zasuwa suwakowa marki MZ to profesjonalne rozwiązanie przemysłowe przeznaczone do automatyzacji procesów przepływu mediów w rurociągach. Produkt oznaczony numerem katalogowym ARZO0074150580 (oraz referencją dostawcy 4050074150580) charakteryzuje się solidną konstrukcją oraz precyzyjnym wykonaniem, zapewniającym długotrwałą i bezawaryjną pracę w trudnych warunkach eksploatacyjnych.

Kluczowym elementem tego modelu jest zintegrowany siłownik pneumatyczny jednostronnego działania (artykuł 0580). Mechanizm ten umożliwia zdalne sterowanie pracą zasuwy przy użyciu sprężonego powietrza, co jest niezbędne w systemach wymagających szybkiej reakcji lub integracji z centralnymi układami sterowania procesami technologicznymi. Zastosowanie napędu pneumatycznego eliminuje konieczność ręcznej obsługi zaworu, zwiększając bezpieczeństwo i ergonomię pracy operatora.

Konstrukcja i parametry techniczne

Zasuwa została zaprojektowana w standardzie kołnierzowym, co ułatwia jej montaż w istniejących instalacjach rurowych. Typ przyłącza Kołnierz → Kołnierz gwarantuje szczelne i stabilne połączenie z rurociągiem. Jest to zasuwa klinowa, co oznacza, że element odcinający (klin) przesuwa się prostopadle do kierunku przepływu medium, zapewniając pełne otwarcie lub zamknięcie przekroju.

Nominalna szerokość zasuwy wynosi 6 cali, co w przeliczeniu na system metryczny daje 145 mm. Wymiary konstrukcyjne zostały dobrane tak, aby zapewnić odpowiednią wytrzymałość mechaniczną przy zachowaniu kompaktowej zabudowy. Poniżej przedstawiamy szczegółowe wymiary geometryczne urządzenia, które są kluczowe przy projektowaniu miejsca montażowego:

• Średnica nominalna (Ø): 145 mm
• Wysokość całkowita (H): 728 mm
• Wysokość konstrukcyjna (h): 325 mm
• Długość korpusu (L): 180 mm
• Rozstaw otworów montażowych (L1): 107,5 mm
• Szerokość podstawy/mocowania (F): 90 mm
• Średnica trzpienia/elementu sterującego (d): 13 mm
• Długość elementu roboczego (l): 150 mm

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0074 znajdują szerokie zastosowanie w przemyśle chemicznym, spożywczym, farmaceutycznym oraz w instalacjach wodno-kanalizacyjnych i grzewczych. Dzięki zastosowaniu siłownika jednostronnego działania, zawór posiada funkcję powrotu do pozycji bezpiecznej (zazwyczaj zamkniętej lub otwartej, w zależności od konfiguracji) w przypadku awarii zasilania pneumatycznego, co jest istotnym aspektem bezpieczeństwa procesu.

Główne zalety tego modelu to:

• Automatyzacja: Możliwość zdalnego sterowania dzięki siłownikowi pneumatycznemu.
• Szczelność: Konstrukcja kołnierzowa i typ zasuwy klinowej zapewniają wysoką szczelność odcinania medium.
• Trwałość: Producent MZ jest znany z dostarczania wyrobów o wysokiej odporności na zużycie mechaniczne.
• Łatwość integracji: Standardowe wymiary kołnierzy ułatwiają wymianę starszych modeli lub rozbudowę instalacji.

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Przed zakupem należy upewnić się, że wymiary przyłączeniowe oraz ciśnienie robocze siłownika są zgodne z parametrami instalacji, w której zasuwa ma być zamontowana.
