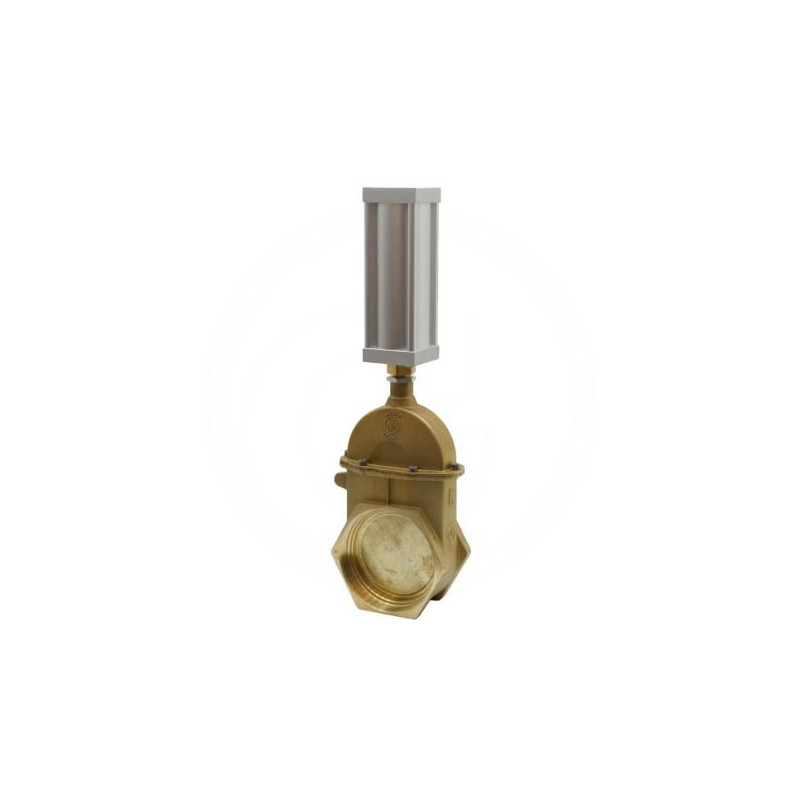

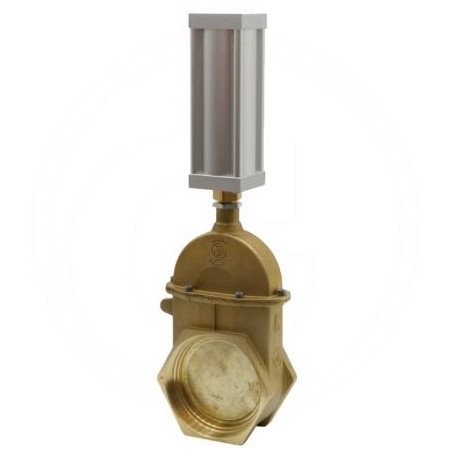

Zasuwa 6"-040, z siłownikiem pneumatycznym dwustronnego działania, art. 0570

Zasuwa suwakowa MZ 6" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa suwakowa marki MZ, oznaczona numerem artykułu 0570 oraz referencją ARZO0040150570, to profesjonalny element armatury przemysłowej zaprojektowany do precyzyjnego odcinania przepływu mediów w rurociągach. Produkt charakteryzuje się konstrukcją z siłownikiem pneumatycznym dwustronnego działania, co zapewnia niezawodną i szybką obsługę mechanizmu zamykającego bez konieczności angażowania siły fizycznej operatora.

Zasuwa posiada nominalną szerokość 6 cali (145 mm) i wykonana jest w standardzie przyłącza gwint wewnętrzy – gwint wewnętrzny. Taka konfiguracja umożliwia bezpośredni montaż w istniejących instalacjach rurowych wyposażonych w odpowiednie końcówki gwintowane, eliminując potrzebę stosowania dodatkowych adapterów czy kołnierzy.

Konstrukcja i zasada działania

Kluczowym elementem tego modelu jest zasuwa klinowa, która zapewnia szczelne zamknięcie przekroju rury. Mechanizm opiera się na siłowniku pneumatycznym dwustronnego działania. Oznacza to, że zarówno otwarcie, jak i zamknięcie zasuwy realizowane jest przy pomocy sprężonego powietrza działającego na tłok siłownika w obu kierunkach. Rozwiązanie to gwarantuje stabilną pracę nawet przy zmiennych ciśnieniach w instalacji oraz wysoką żywotność podzespołów.

Wymiary urządzenia zostały zoptymalizowane pod kątem ergonomii i łatwości integracji z systemem:

• Średnica nominalna (Ø 1): 145 mm
• Szerokość nominalna: 145 mm (6")
• Wysokość całkowita (H): 570 mm
• Wysokość konstrukcyjna (h): 321 mm
• Długość montażowa (L): 105,5 mm
• Rozstaw otworów lub wymiar funkcjonalny (F): 102 mm

Zastosowanie i korzyści użytkowe

Zasuwy MZ serii 0040 znajdują szerokie zastosowanie w przemyśle, rolnictwie oraz instalacjach technologicznych, gdzie wymagane jest szybkie i pewne odcięcie przepływu cieczy lub gazów. Dzięki pneumatycznemu sterowaniu, produkt idealnie sprawdza się w systemach zautomatyzowanych oraz w miejscach trudno dostępnych dla obsługi ręcznej.

Główne zalety modelu art. 0570 to:

• Pełna automatyzacja: Możliwość podłączenia do centralnego systemu sterowania pneumatycznego lub sterowników PLC.
• Szczelność: Konstrukcja klinowa zapewnia skuteczne odcinanie medium.
• Łatwy montaż: Przyłącza gwintowane wewnętrzne upraszczają instalację.
• Trwałość: Solidne wykonanie dostosowane do pracy w warunkach przemysłowych.

Produkt dostępny jest pod numerem katalogowym ARZO0040150570. Przed zakupem należy zweryfikować wymiary montażowe, w szczególności wysokość H wynoszącą 570 mm oraz szerokość 145 mm, aby zapewnić odpowiednią ilość miejsca w miejscu instalacji.
