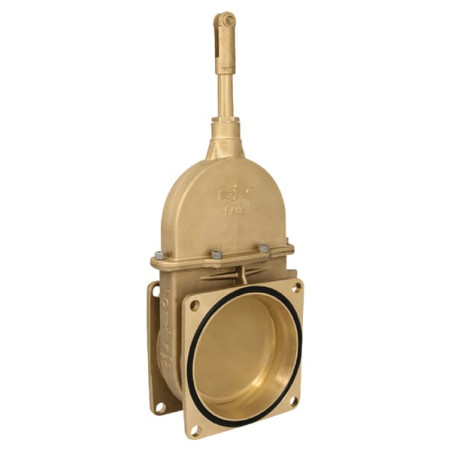

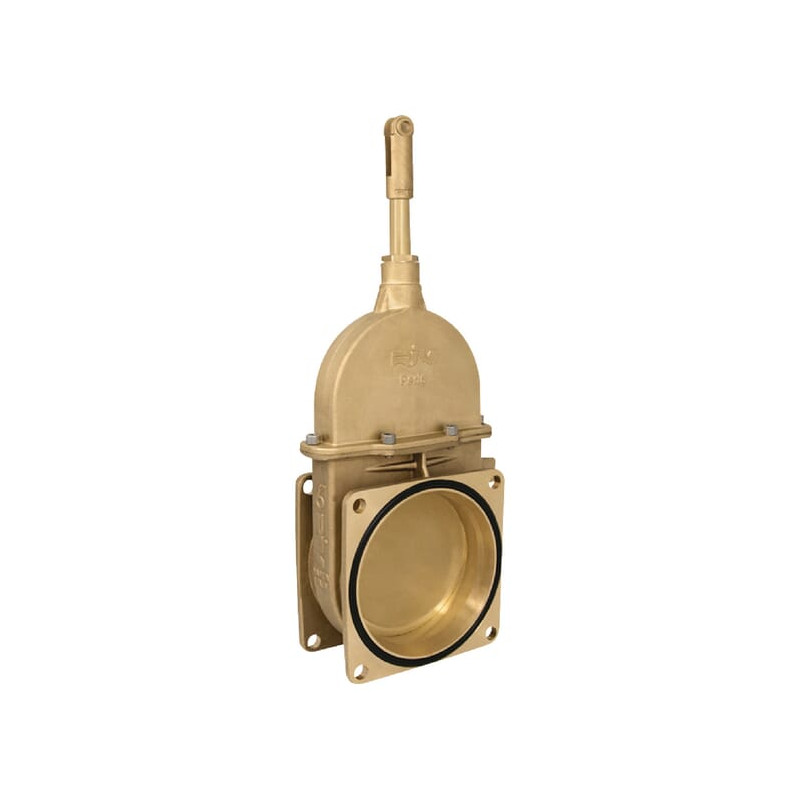

Zasuwa flansza / flansza 5 cal., RIV10 Perla

Zasuwa kołnierzowa Riv RIV10 Perla – precyzja i trwałość

Prezentowana zasuwa flanszowa to oryginalny produkt marki Riv, model RIV10 Perla, oznaczony numerem katalogowym 5377-1050000. Jest to element przeznaczony do profesjonalnych zastosowań w układach przepływowych, gdzie kluczowa jest szczelność oraz niezawodność działania. Produkt fabrycznie nowy, spełniający rygorystyczne normy jakościowe producenta, stanowi idealne rozwiązanie dla maszyn wymagających precyzyjnego sterowania przepływem medium.

Konstrukcja zasuwy została zaprojektowana z myślą o łatwym montażu i długotrwałej eksploatacji w warunkach przemysłowych oraz rolniczych. Dzięki zastosowaniu standardowych wymiarów kołnierzy, część ta integruje się z szeroką gamą urządzeń hydraulicznych i transportowych.

Kluczowe parametry techniczne

Poniżej przedstawiamy szczegółowe dane techniczne, które pozwalają na jednoznaczną identyfikację produktu i dopasowanie go do istniejącej instalacji. Wszystkie wymiary są zgodne ze specyfikacją producenta Riv.

• Producent: Riv
• Model: RIV10 Perla
• Numer katalogowy: 5377-1050000
• Referencja dostawcy: 5377RIV1050000
• Nominalna średnica otworu zasuwy: 120 mm (odpowiednik 5 cali)
• Rozstaw śrub/otworów montażowych kołnierza: 150 mm
• Średnica otworów montażowych kołnierza: 13 mm
• Grubość kołnierza: 90 mm
• Szerokość całkowita elementu: 180 mm
• Wysokość całkowita elementu: 450 mm
• Pionowa odległość od środka otworu zasuwy do otworu dźwigni: 350 mm
• Pionowy rozstaw otworów montażowych dźwigni: 295 mm

Zastosowanie i kompatybilność

Zasuwa kołnierzowa o średnicy nominalnej 5 cali znajduje szerokie zastosowanie w systemach wymagających niezawodnego odcinania lub regulacji przepływu. Ze względu na specyficzne wymiary montażowe, jest ona dedykowana do urządzeń wyposażonych w przyłącza kołnierzowe spełniające poniższe kryteria:

• Instalacje z kołnierzami o średnicy nominalnej DN 125 / 5 cali (120 mm przelot).
• Systemy, w których rozstaw otworów na śruby mocujące wynosi dokładnie 150 mm.
• Urządzenia wykorzystujące śruby montażowe o średnicy 13 mm.

Dzięki precyzyjnie wykonanym otworom dźwigni (rozstaw 295 mm, odległość od osi zasuwy 350 mm), montaż mechanizmu sterującego jest intuicyjny i nie wymaga dodatkowych adaptacji. Wysokość całkowita wynosząca 450 mm oraz szerokość 180 mm pozwalają na zabudowę w typowych przestrzeniach konstrukcyjnych maszyn rolniczych i przemysłowych.

Dlaczego warto wybrać oryginalną zasuwę Riv?

Wybór oryginalnych części zamiennych, takich jak zasuwa RIV10 Perla, gwarantuje pełną kompatybilność z systemem, w którym ma pracować. Zastosowanie zamienników o nieprecyzyjnych wymiarach może prowadzić do nieszczelności, problemów z montażem lub szybszego zużycia elementów współpracujących. Produkt Riv charakteryzuje się solidnym wykonaniem kołnierzy oraz precyzją pasowania, co przekłada się na bezawaryjną pracę przez długi czas.
