Siłownik hydrauliczny dwustronnego działania,4, 5, 6 cal., RIV160 Smeraldo

Siłownik hydrauliczny dwustronnego działania RIV160 Smeraldo

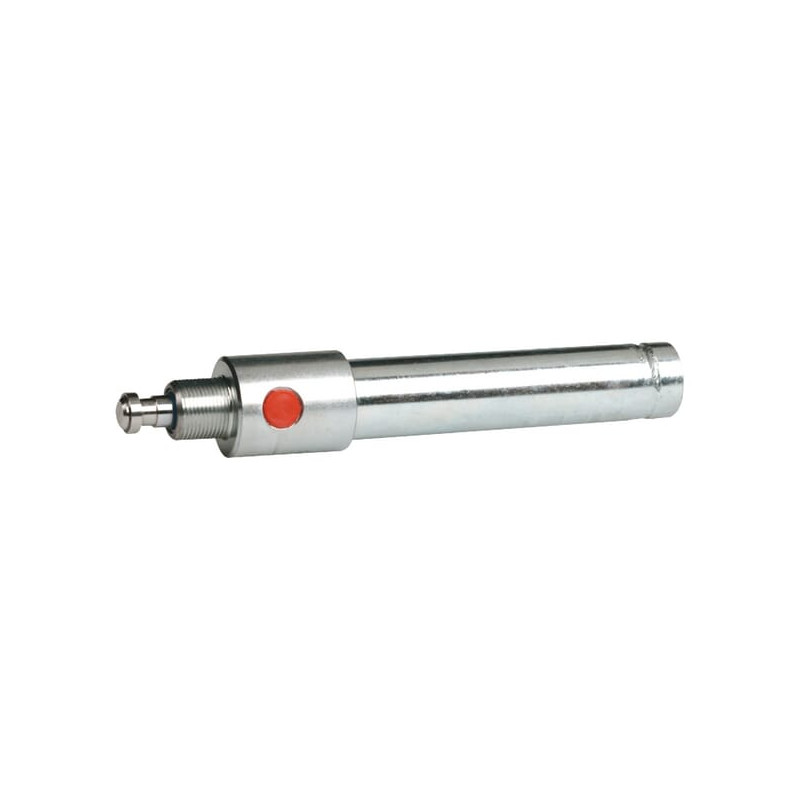

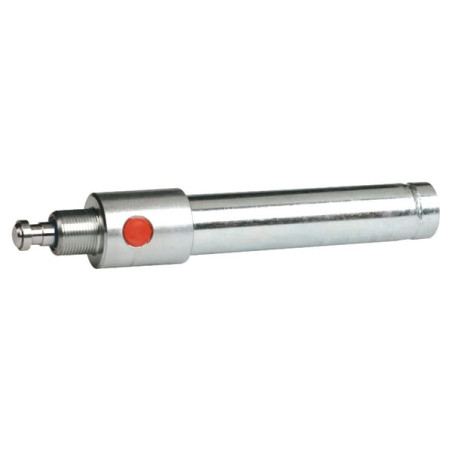

Prezentowany produkt to oryginalny siłownik hydrauliczny marki Riv, oznaczony symbolem RIV160 Smeraldo oraz numerem katalogowym 5377-1634560. Jest to kluczowy element układów sterujących, zaprojektowany do pracy w trybie dwustronnego działania, co zapewnia precyzyjne i równomierne sterowanie mechanizmami zasuwy zarówno podczas wysuwu, jak i wsuwu tłoczyska.

Konstrukcja siłownika charakteryzuje się wysoką trwałością i odpornością na obciążenia typowe dla systemów irygacyjnych oraz przemysłowych instalacji wodociągowych. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, element ten gwarantuje szczelność i niezawodność przez długi okres eksploatacji.

Zastosowanie i kompatybilność

Siłownik RIV160 Smeraldo został specjalnie dobrany do współpracy z szeroką gamą zasuw marki Riv. Jest dedykowany do modeli w rozmiarach 4, 5 oraz 6 cali, obejmujących zarówno wersje kołnierzowe, jak i gwintowane. Dzięki uniwersalnej specyfikacji, jeden typ siłownika obsługuje różne konfiguracje przyłączy, co ułatwia serwisowanie i standaryzację części zamiennych w instalacjach.

Element ten znajduje bezpośrednie zastosowanie w następujących modelach zasuw:

• Zasuwy RIV 10 PERLA (konfiguracja kołnierz/kołnierz) w rozmiarach 4", 5" i 6".
• Zasuwy RIV 20 DIAMANT (konfiguracja kołnierz/kołnierz) w rozmiarze 6".
• Zasuwy RIV 30 CENTURION (konfiguracja kołnierz/kołnierz) w rozmiarze 6".
• Zasuwy RIV 40 PERLA (konfiguracja kołnierz/gwint) w rozmiarach 4", 5" i 6".
• Zasuwy RIV 60 PERLA (konfiguracja gwint/gwint) w rozmiarach 4", 5" i 6".

Taka wszechstronność czyni z tego siłownika idealne rozwiązanie dla serwisantów i instalatorów, którzy potrzebują jednego, sprawdzonego komponentu do obsługi różnych typów armatury odcinającej w systemach nawadniania.

Parametry techniczne i wymiary

Kluczowym parametrem wpływającym na pracę siłownika jest jego skok, który w tym modelu wynosi 180 mm. Średnica tłoczyska została określona na 16 mm, co zapewnia odpowiednią siłę przy zachowaniu kompaktowych wymiarów zewnętrznych. Całkowita średnica zewnętrzna korpusu to 50 mm, co umożliwia montaż w standardowych obudowach sterowniczych zasuw.

Wymiary montażowe są precyzyjnie zdefiniowane, aby zapewnić bezproblemową wymianę zużytych elementów:

• Długość minimalna (całkowita): 272 mm
• Długość maksymalna (całkowita): 452 mm
• Długość cylindra (bez tłoczyska): 240 mm
• Długość przyłączy oleju: 32 mm

Mocowanie i przyłącza

Strona cylindra siłownika wyposażona jest w gwint montażowy M32 o skoku 2.00 mm. Średnica otworu montażowego wynosi 30 mm. Warto zaznaczyć, że w zestawie nie ma dodatkowego elementu montażowego po stronie cylindra (typ mocowania: brak elementu montażowego), co oznacza, że siłownik mocowany jest bezpośrednio poprzez gwint do korpusu zasuwy lub dedykowanego uchwytu.

Przyłącza hydrauliczne o długości 32 mm umożliwiają szybkie podłączenie węży lub rurek sterujących, zapewniając szczelny i bezpieczny transport czynnika roboczego. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji w wymienionych wyżej modelach zasuw Riv.
