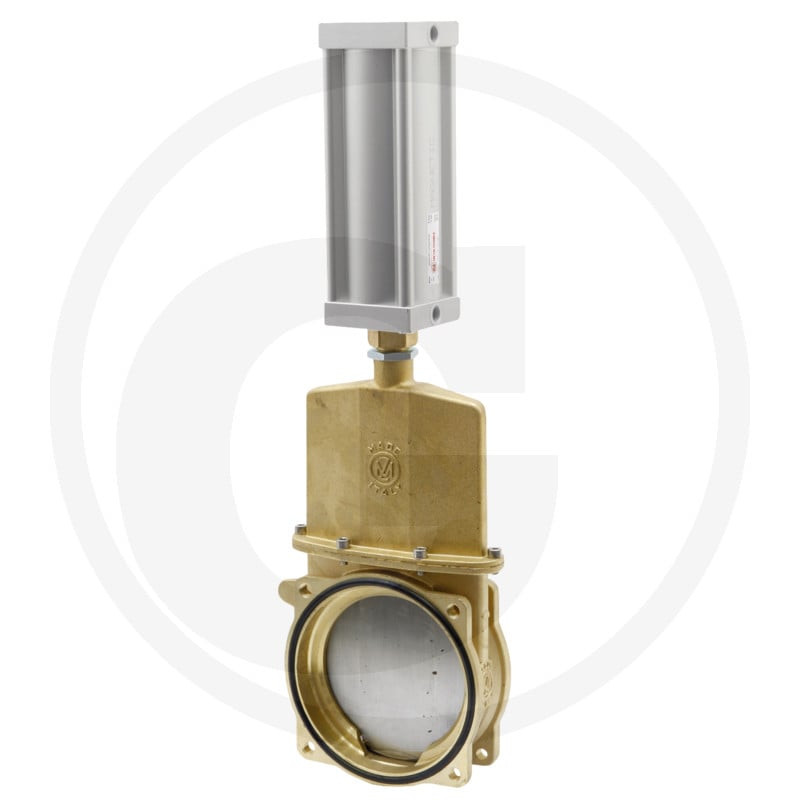

Zasuwa płytkowa 4"-0080, z siłownikiem pneumat. dwustr. działania art. 0570

Zasuwa płytkowa 4" z siłownikiem pneumatycznym – precyzyjna kontrola przepływu

Zasuwa płytkowa o numerze referencyjnym ARZO0080100570 to zaawansowany element armatury przemysłowej, zaprojektowany do zastosowań w wymagających warunkach pracy. Produkt marki MZ, dostępny w ofercie Granit, stanowi kluczowy komponent systemów nawożenia, technologii biogazu oraz instalacji obsługujących gnojowicę. Dzięki zastosowaniu mechanizmu nożowego oraz pneumatycznego siłownika dwustronnego działania, zasuwa zapewnia niezawodne odcinanie i regulację przepływu mediów w rurociągach.

Konstrukcja opiera się na połączeniu kołnierzowym, co gwarantuje szczelność i stabilność montażu w istniejących instalacjach przemysłowych. Produkt jest dedykowany do systemów, gdzie wymagana jest wysoka odporność na ścieranie oraz korozję, a także precyzyjne sterowanie otwieraniem i zamykaniem przewodu.

Kluczowe cechy techniczne i konstrukcyjne

Zasuwa charakteryzuje się kompaktową budową przy zachowaniu pełnej funkcjonalności dla rur o nominalnej szerokości 4 cali (90 mm). Mechanizm zasuwy nożowej pozwala na efektywne przecinanie gęstych mediów, co jest szczególnie istotne w branży rolniczej i biogazowej. Sterowanie odbywa się za pomocą siłownika pneumatycznego dwustronnego działania, co umożliwia automatyzację procesu i zdalne sterowanie pracą zaworu.

• Typ zasuwy: Zasuwa nożowa, zapewniająca skuteczne odcinanie przepływu.
• Mechanizm sterowania: Pneumatyczny siłownik dwustronnego działania (art. 0570), umożliwiający precyzyjne otwieranie i zamykanie.
• Typ przyłącza: Kołnierz – Kołnierz, ułatwiający integrację z standardowymi rurociągami.
• Szerokość nominalna: 4" (90 mm).
• Numer porównawczy: ARZO0080100570.

Wymiary i parametry montażowe

Prawidłowy dobór armatury wymaga uwzględnienia dokładnych wymiarów gabarytowych oraz przyłączeniowych. Poniżej przedstawiono szczegółowe dane techniczne pozwalające na weryfikację kompatybilności z istniejącą instalacją:

• L: 68 mm
• A: 90 mm
• B: 45 mm
• C: 75 mm
• D: 95 mm
• E: 150 mm
• h: 449 mm (całkowita wysokość z siłownikiem)
• H: 262 mm
• d: M12 (gwint przyłączeniowy/elementy mocujące)
• l: 120 mm
• F: 10,5 mm

Zastosowanie w branży rolniczej i biogazowej

Zasuwa płytkowa 4"-0080 znajduje szerokie zastosowanie w technice gnojowicy oraz w technologii biogazu. Jej konstrukcja jest przystosowana do pracy z mediami o zróżnicowanej lepkości i zawartości cząstek stałych. Jako element systemów nawożenia, pozwala na precyzyjne dawkowanie i transport cieczy, minimalizując ryzyko zatorów dzięki mechanizmowi nożowemu.

W instalacjach biogazowych niezawodność armatury jest krytyczna dla bezpieczeństwa i efektywności procesu. Zastosowanie siłownika pneumatycznego dwustronnego działania zapewnia szybkie i pewne reagowanie na sygnały sterujące, co jest niezbędne w zautomatyzowanych liniach technologicznych.

Informacje dotyczące zamówienia i dostępności

Produkt oznaczony jako zamówienie specjalne podlega indywidualnym warunkom realizacji. Należy pamiętać, że anulowanie zamówienia oraz zwrot towaru nie są możliwe w przypadku tego artykułu. Czas dostawy jest uzależniony od aktualnej dostępności u dostawcy i może wiązać się z dodatkowymi kosztami wysyłki. Przed finalizacją zakupu zaleca się kontakt z działem obsługi w celu potwierdzenia terminu realizacji.
