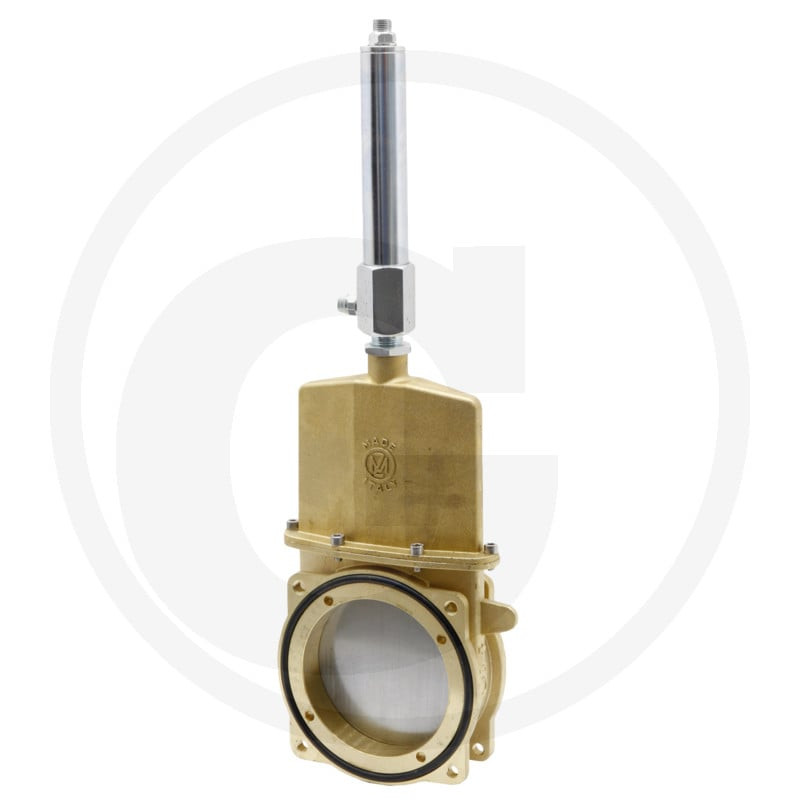

Zasuwa płytkowa 8"-0080, z siłownikiem hydraulicznym dwustronnego działania art. 0550

Zasuwa płytkowa 8" z siłownikiem hydraulicznym – precyzja i wytrzymałość

Prezentowana zasuwa nożowa marki MZ, oznaczona numerem referencyjnym ARZO0080200550, to zaawansowane technicznie rozwiązanie przeznaczone do zastosowań w branży rolniczej, a w szczególności w systemach nawożenia oraz technologii biogazu. Produkt ten stanowi kluczowy element instalacji związanych z techniką gnojowicy, gdzie wymagana jest wysoka szczelność oraz niezawodność działania w trudnych warunkach eksploatacyjnych.

Konstrukcja zasuwy opiera się na sprawdzonej technologii połączeń kołnierzowych, co zapewnia stabilny montaż i odporność na wysokie ciśnienia oraz wibracje. Dzięki zastosowaniu siłownika hydraulicznego dwustronnego działania, obsługa zaworu jest w pełni zautomatyzowana, co znacząco podnosi komfort pracy operatora oraz precyzję regulacji przepływu medium.

Kluczowe cechy techniczne i konstrukcyjne

Zasuwa została zaprojektowana z myślą o długotrwałej eksploatacji. Jej głównym elementem roboczym jest nóż, który przesuwa się w prowadnicach, odcinając lub otwierając przepływ. Mechanizm ten jest napędzany przez hydrauliczny układ dwustronnego działania, co pozwala na kontrolowane otwieranie i zamykanie zaworu pod pełnym obciążeniem.

• Typ zasuwy: Zasuwa nożowa (płytkowa).
• Sterowanie: Hydraulika dwustronnego działania (siłownik art. 0550).
• Typ przyłącza: Kołnierz do Kołnierza (Flange to Flange).
• Szerokość nominalna: 8 cali (146 mm).

Wymiary i parametry montażowe

Prawidłowy dobór armatury wymaga dokładnego dopasowania wymiarów do istniejącej instalacji. Poniżej przedstawiono szczegółowe wymiary zasuwy MZ ARZO0080200550, które należy zweryfikować przed zakupem:

• Szerokość nominalna (A): 146 mm
• Długość całkowita (L): 90 mm
• Szerokość wewnętrzna/prześwit (B): 116 mm
• Rozstaw otworów lub szerokość zewnętrzna (C): 125 mm
• Średnica zewnętrzna kołnierza lub szerokość (D): 190 mm
• Rozstaw osiowy otworów montażowych (E): 250 mm
• Wysokość całkowita z siłownikiem (h): 724 mm
• Wysokość korpusu (H): 429 mm
• Średnica otworów montażowych (d): 13 mm
• Długość elementu mocującego (l): 195 mm
• Grubość elementu (F): 10,5 mm

Zastosowanie w technologii biogazu i nawożeniu

Zasuwy płytowe serii 0080 znajdują szerokie zastosowanie w instalacjach przetwarzania biomasy oraz dystrybucji nawozów naturalnych. Ich konstrukcja minimalizuje ryzyko zatorów dzięki gładkiemu przelotowi i efektywnemu działaniu noża tnącego ewentualne zanieczyszczenia. Połączenie kołnierzowe gwarantuje szczelność systemu, co jest krytyczne przy pracy z cieczami o specyficznych właściwościach chemicznych, takimi jak gnojowica czy substraty do biogazowni.

Dzięki zastosowaniu siłownika dwustronnego, zasuwa może pracować w systemach wymagających szybkiej reakcji lub precyzyjnego dawkowania medium. Jest to rozwiązanie dedykowane dla profesjonalnych instalacji, gdzie awaria lub nieszczelność mogłyby prowadzić do poważnych strat materiałowych lub przestojów produkcyjnych.

Informacje zakupowe i dostępność

Produkt marki MZ dostępny jest na specjalne zamówienie. Ze względu na specyfikę towaru oraz jego import, anulowanie zamówienia oraz zwrot towaru nie są możliwe po jego złożeniu. Czas dostawy jest uzależniony od aktualnej dostępności u dostawcy i może ulegać zmianom. Przed finalizacją transakcji zaleca się kontakt z działem obsługi w celu potwierdzenia terminu realizacji.
