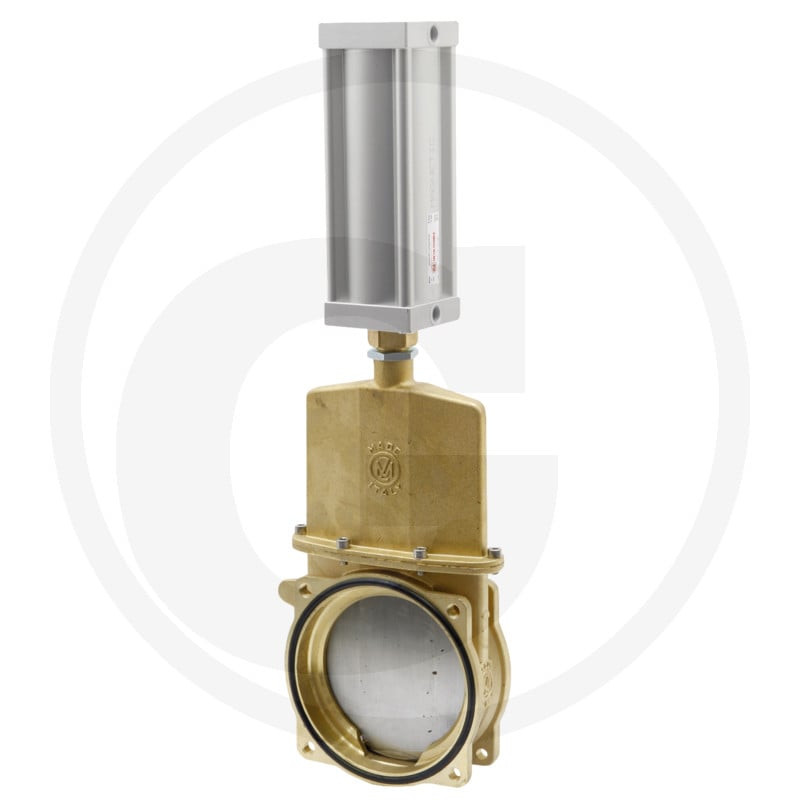

Zasuwa płytkowa 6"-0080, z siłownikiem pneumat. dwustr. działania art. 0570

Zasuwa płytkowa 6" z siłownikiem pneumatycznym dwustronnego działania

Prezentowana zasuwa nożowa marki MZ to profesjonalne rozwiązanie przemysłowe, zaprojektowane z myślą o wymagających zastosowaniach w sektorze rolniczym i technologicznym. Produkt oznaczony numerem porównawczym ARZO0080150570 oraz referencją dostawcy 4050080150570 stanowi kluczowy element systemów przesyłu mediów, gdzie wymagana jest niezawodna hermetyzacja i precyzyjne sterowanie przepływem.

Konstrukcja opiera się na sprawdzonej technologii zasuwy płytowej, co zapewnia szczelność oraz długotrwałą odporność na warunki eksploatacyjne. Dzięki zastosowaniu kołnierzowego połączenia typu kołnierz-kołnierz, montaż w istniejących instalacjach jest intuicyjny i bezpieczny, a sama armatura charakteryzuje się wysoką stabilnością mechaniczną.

Zastosowanie w technologii biogazu i nawożeniu

Zasuwa ta znajduje swoje główne zastosowanie w zaawansowanych instalacjach związanych z nawożeniem oraz technologią biogazu. Jest ona idealnym komponentem do systemów techniki gnojowicy, gdzie musi radzić sobie z transportem gęstych mediów oraz pracować w środowisku o podwyższonym ryzyku korozyjnym lub abrazyjnym.

Specjalistyczne przeznaczenie tego modelu wynika z jego konstrukcji, która minimalizuje ryzyko zatorów i zapewnia pełny przekrój przepływu w pozycji otwartej. To kluczowa cecha w instalacjach biogazowni oraz przy obsłudze substratów rolniczych, gdzie niezawodność armatury przekłada się bezpośrednio na ciągłość procesu technologicznego.

Napęd pneumatyczny i parametry techniczne

Sercem urządzenia jest wydajny siłownik pneumatyczny dwustronnego działania. Tego typu mechanizm umożliwia precyzyjne otwieranie i zamykanie zasuwy poprzez doprowadzenie ciśnienia do odpowiednich komór siłownika. Rozwiązanie to gwarantuje szybki czas reakcji oraz możliwość zdalnego sterowania pracą zaworu, co jest istotne w zautomatyzowanych liniach produkcyjnych.

Armatura została zaprojektowana do pracy przy maksymalnym ciśnieniu roboczym wynoszącym 4 bary. Zakres temperatur pracy obejmuje przedział od -15°C do +80°C, co pozwala na jej stosowanie w różnych warunkach atmosferycznych oraz przy mediach o zróżnicowanej temperaturze.

Wymiary i specyfikacja przyłączeniowa

Produkt charakteryzuje się następującymi wymiarami konstrukcyjnymi, które należy uwzględnić podczas projektowania instalacji:

• Szerokość nominalna: 6 cali (115 mm)
• Długość całkowita (L): 68 mm
• Szerokość przyłącza (A): 115 mm
• Wysokość całkowita (h): 576 mm
• Wysokość korpusu (H): 337 mm
• Rozstaw otworów montażowych (E): 198 mm
• Średnica zewnętrzna kołnierza (D): 145 mm
• Średnica przelotu (B): 60 mm
• Wysokość od osi do góry siłownika (C): 99 mm

Dodatkowe wymiary montażowe obejmują średnicę gwintu d = M12 oraz długość l = 150 mm, a grubość kołnierza F wynosi 10,5 mm. Takie parametry zapewniają kompatybilność ze standardowymi elementami rurociągów o średnicy 6 cali.

Korzyści z wyboru zasuwy MZ

Wybór zasuwy płytowej MZ z serii 0080 to inwestycja w trwałość i bezpieczeństwo instalacji. Dwustronny napęd pneumatyczny eliminuje konieczność ręcznej obsługi w trudno dostępnych miejscach, a solidna konstrukcja kołnierzowa zapewnia szczelność na lata. Produkt jest dostępny jako nowy, fabrycznie zapakowany element, gotowy do integracji z systemami techniki gnojowicy i biogazowniami.
