Zasuwa płytkowa 8"-0080,

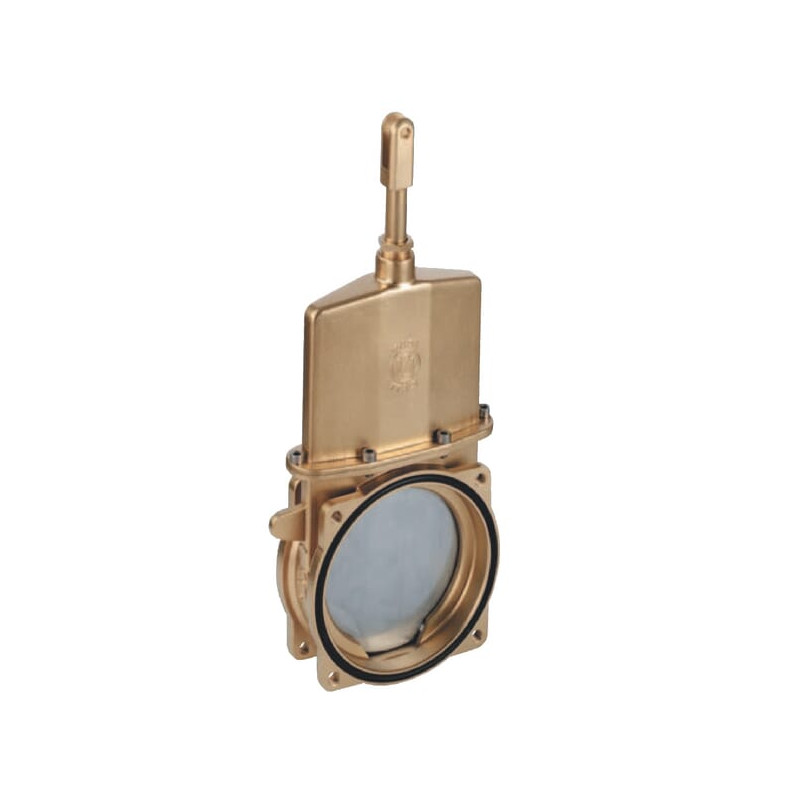

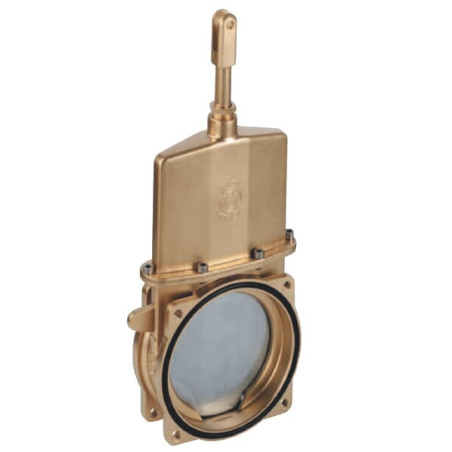

Zasuwa płytkowa 8" MZ – niezawodna armatura do systemów transportu cieczy

Zasuwa płytkowa o średnicy nominalnej 8 cali (190 mm) marki MZ to profesjonalne rozwiązanie dedykowane do zastosowań w przemyśle rolniczym, transportowym oraz instalacjach wymagających szczelnych połączeń kołnierzowych. Produkt został zaprojektowany z myślą o długiej żywotności i wysokiej odporności na warunki eksploatacyjne, co czyni go idealnym elementem systemów transportu drogowego cieczy.

Kluczowym atutem tej zasuwy jest zastosowanie zaawansowanego systemu uszczelniania opartego na o-ringach oraz zaworu odcinającego wyposażonego w płytkę wykonaną ze stali nierdzewnej. Taka konstrukcja gwarantuje 100% cieczoszczelność, eliminując ryzyko wycieków nawet przy pracy pod ciśnieniem. Solidne wykonanie materiałów zapewnia odporność na korozję i mechaniczne uszkodzenia, co przekłada się na bezawaryjną pracę przez wiele lat.

Specyfikacja techniczna i wymiary montażowe

Zasuwa charakteryzuje się precyzyjnie zdefiniowanymi parametrami geometrycznymi, które umożliwiają łatwą integrację z istniejącymi instalacjami. Nominalna średnica otworu zasuwy wynosi 190 mm (8 cali), a maksymalne dopuszczalne ciśnienie robocze to 4 BAR. Konstrukcja opiera się na połączeniu kołnierzowym, co ułatwia montaż i demontaż bez konieczności stosowania specjalistycznych narzędzi.

Poniżej przedstawiamy szczegółowe wymiary techniczne niezbędne do prawidłowego doboru i montażu elementu:

• Nominalna średnica otworu zasuwy (D): 190 mm (8 cali)
• Maksymalne ciśnienie robocze: 4 BAR
• Rozstaw śrub/otworów montażowych kołnierza (l): 195 mm
• Średnica otworów montażowych kołnierza: 13 mm
• Grubość kołnierza (L): 90 mm
• Szerokość całkowita (E): 250 mm
• Odległość od środka otworu zasuwy do podstawy (C): 125 mm
• Dystans od osi do lewego końca (A): 146 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 116 mm
• Odległość od środka otworu zasuwy do otworu dźwigni – pionowa (H): 489 mm
• Rozstaw otworów montażowych dźwigni – pionowy (h): 373 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zalety i zastosowanie w praktyce

Zasuwa płytowa MZ 0080200000 wyróżnia się nie tylko parametrami technicznymi, ale także funkcjonalnością. Zastosowanie stali nierdzewnej w kluczowych elementach przepływu medium zapewnia higieniczność oraz odporność na agresywne czynniki chemiczne obecne w transportowanych cieczach. Mechanizm zamykania jest intuicyjny i pozwala na szybkie odcięcie przepływu w sytuacjach awaryjnych lub podczas konserwacji instalacji.

Dzięki kompaktowej budowie i standardowym wymiarom kołnierzy, zasuwa znajduje szerokie zastosowanie w:

• Pojazdach cysternach do transportu żywności, nawozów płynnych lub ścieków.
• Instalacjach przemysłowych wymagających szczelnych zamknięć odcinkowych.
• Systemach nawadniania i przesyłu mediów w rolnictwie.

Produkt jest dostarczany jako nowy, gotowy do montażu element, spełniający rygorystyczne normy jakościowe producenta MZ. Jego konstrukcja zapewnia bezpieczeństwo eksploatacji oraz minimalizuje konieczność częstych przeglądów serwisowych.
