Zasuwa płytkowa 8"-0080, z siłownikiem pneumat. dwustr. działania i stykiem art. 0576

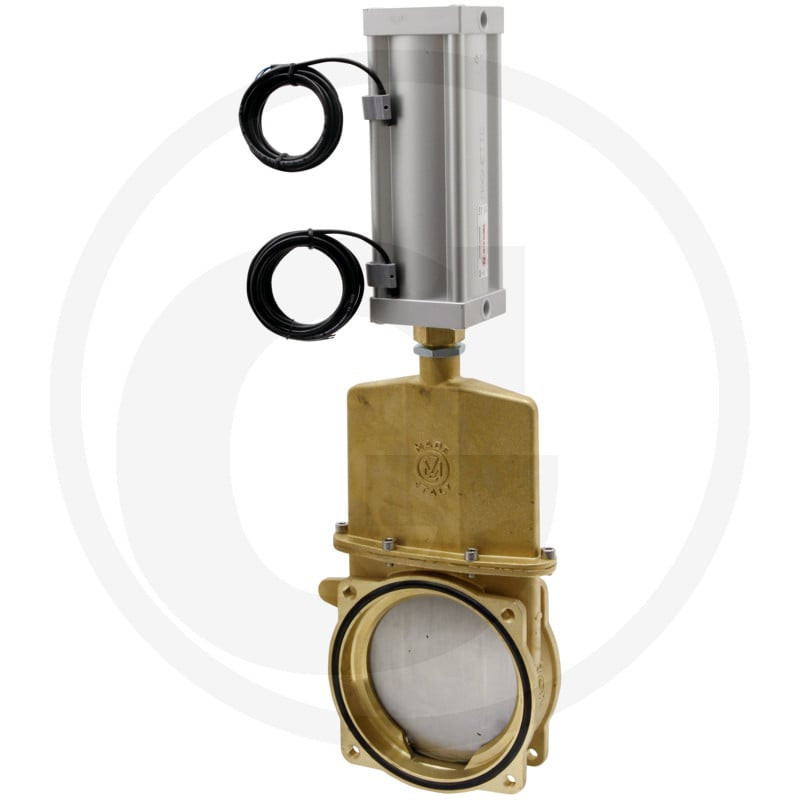

Zasuwa płytkowa 8" z siłownikiem pneumatycznym – model MZ ARZO0080200576

Prezentowana zasuwa nożowa marki MZ to zaawansowane technicznie rozwiązanie dedykowane do systemów transportu mediów w rolnictwie i przemyśle. Produkt oznaczony numerem katalogowym ARZO0080200576 (oraz referencją dostawcy 4050080200576) został zaprojektowany z myślą o zastosowaniach w technice gnojowicy oraz technologii biogazu. Konstrukcja zapewnia szczelne odcinanie przepływu w rurociągach, co jest kluczowe dla bezpieczeństwa i efektywności procesów technologicznych.

Głównym elementem sterującym jest wbudowany pneumatyczny mechanizm dwustronnego działania. Tego typu napęd gwarantuje precyzyjne i szybkie otwieranie oraz zamykanie zasuwy, umożliwiając pełną automatyzację procesu. Obecność styku (art. 0576) pozwala na integrację z systemami sterowania, zapewniając informację zwrotną o aktualnej pozycji klapy (otwarta/zamknięta).

Konstrukcja i parametry techniczne

Zasuwa charakteryzuje się typem przyłącza kołnierz-kołnierz, co ułatwia jej montaż w istniejących instalacjach rurowych. Nominalna szerokość przepustu wynosi 8 cali (146 mm), co odpowiada standardom stosowanym w dużych instalacjach przesyłowych. Całość wykonana jest z materiałów odpornych na trudne warunki pracy, typowe dla branży nawożenia i przetwarzania biomasy.

Poniżej przedstawiamy szczegółowe wymiary geometryczne produktu, które są niezbędne przy projektowaniu układu rurowego i doborze odpowiednich kołnierzy:

• Szerokość nominalna: 146 mm (8")
• Długość całkowita (L): 90 mm
• Szerokość przyłącza (A): 146 mm
• Rozstaw otworów/szerokość korpusu (B): 116 mm
• Wysokość montażowa (C): 125 mm
• Średnica zewnętrzna/rozstaw (D): 190 mm
• Rozstaw śrub mocujących (E): 250 mm
• Całkowita wysokość z siłownikiem (h): 731 mm
• Wysokość korpusu (H): 435 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw osiowy otworów (l): 195 mm
• Grubość kołnierza/elementu (F): 10,5 mm

Zastosowanie w technice gnojowicy i biogazu

Zasuwy płytowe serii 0080 znajdują szerokie zastosowanie w instalacjach wymagających niezawodnego odcinania przepływu gęstych mediów. W technologii biogazu służą do izolacji poszczególnych sekcji fermentorów, zbiorników magazynowych oraz rurociągów przesyłowych substratów i digestatu. W technice gnojowicy umożliwiają sterowanie przepływem nawozów naturalnych, zapewniając hermetyczność systemu i zapobiegając niekontrolowanym wyciekom.

Dzięki zastosowaniu siłownika dwustronnego działania, zasuwa utrzymuje pozycję zarówno przy otwieraniu, jak i zamykaniu dzięki ciśnieniu powietrza, co zwiększa bezpieczeństwo pracy w porównaniu do mechanizmów jednostronnych. Jest to rozwiązanie szczególnie polecane tam, gdzie wymagana jest wysoka częstotliwość cykli pracy oraz pewność zadziałania awaryjnego.

Informacje zakupowe i dostępność

Produkt dostępny jest jako zamówienie specjalne. Należy pamiętać, że w przypadku tego typu elementów przemysłowych anulowanie zamówienia oraz zwrot towaru nie są możliwe po jego realizacji. Czas dostawy jest uzależniony od aktualnej dostępności u producenta MZ oraz logistyki dostawcy Granit. Przed złożeniem zamówienia zalecamy kontakt w celu potwierdzenia terminu realizacji.
