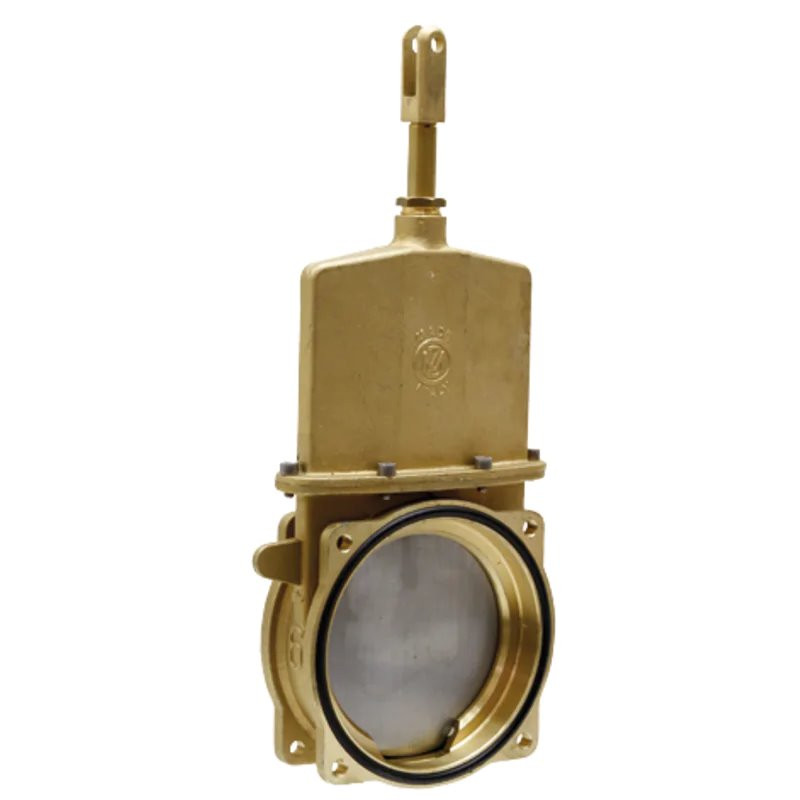

Zasuwa płytkowa 8"-0080,

Zasuwa płytkowa 8" MZ – niezawodność w systemach biogazowych i gnojowicy

Zasuwa płytkowa o średnicy nominalnej 8 cali (DN 200) marki MZ to profesjonalne rozwiązanie zaprojektowane do pracy w wymagających warunkach instalacji rolniczych i przemysłowych. Produkt ten stanowi kluczowy element armatury w systemach techniki gnojowicy oraz technologiach biogazu, gdzie wymagana jest wysoka szczelność i odporność na zmienne media. Dzięki konstrukcji typu kołnierz-kołnierz, montaż zasuwy jest intuicyjny i zapewnia stabilne połączenie z rurociągami o odpowiadających parametrach.

Model ARZO0080200000 wyróżnia się solidnym wykonaniem, które gwarantuje długotrwałą eksploatację nawet przy ciągłym narażeniu na agresywne czynniki chemiczne obecne w gnojowicy czy substratach biogazowych. Zasuwa nożowa pozwala na precyzyjne odcinanie przepływu medium, co jest niezbędne podczas konserwacji instalacji lub regulacji procesów technologicznych.

Kluczowe parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary montażowe, aby zapewnić pełną kompatybilność z istniejącą infrastrukturą. Poniżej przedstawiamy szczegółowe dane techniczne zasuwy płytkowej 8":

• Typ zasuwy: Zasuwa nożowa
• Średnica nominalna: 8" (ok. 200 mm)
• Typ przyłącza: Kołnierz → Kołnierz
• Ciśnienie robocze maks.: 4 bar
• Zakres temperatury pracy: od -15°C do +80°C
• Obsługa: Bez mechanizmu (wersja podstawowa do ręcznego sterowania lub adaptacji)

Wymiary montażowe (mm)

Dokładne wymiary są kluczowe dla poprawnego spasowania z kołnierzami rurociągu. Produkt charakteryzuje się następującymi parametrami geometrycznymi:

• Szerokość nominalna: 190 mm
• Długość całkowita (L): 90 mm
• Rozstaw otworów (A): 146 mm
• Rozstaw otworów (B): 116 mm
• Średnica zewnętrzna kołnierza (C): 125 mm
• Średnica przelotu (D): 190 mm
• Rozstaw osiowy (E): 250 mm
• Wysokość korpusu (h): 380 mm
• Całkowita wysokość z mechanizmem (H): 496 mm
• Średnica otworów montażowych (d): 13 mm
• Rozstaw otworów montażowych (l oraz I): 195 mm
• Grubość kołnierza (F): 10,5 mm

Zastosowanie w praktyce

Zasuwa płytkowa MZ znajduje szerokie zastosowanie w sektorze rolniczym oraz energetyce odnawialnej. Jej konstrukcja jest szczególnie polecana do:

• Instalacji gnojowicy: Odporność na ścierne media i możliwość pracy w niskich temperaturach (do -15°C) sprawia, że zasuwa sprawdza się w systemach transportu nawozów naturalnych.
• Technologii biogazu: Szczelność przy ciśnieniu do 4 barów oraz odporność termiczna do +80°C pozwalają na bezpieczne sterowanie przepływem substratów i digestatu w biogazowniach.

Brak wbudowanego mechanizmu napędowego w tej wersji (obsługa: bez) daje instalatorowi elastyczność w doborze odpowiedniego siłownika lub przekładni ręcznej w zależności od specyfiki danego odcinka instalacji. Jest to rozwiązanie ekonomiczne dla użytkowników, którzy posiadają już standardyzowane elementy sterujące lub preferują manualną obsługę w mniej newralgicznych punktach systemu.

Produkt marki MZ, dostępny pod numerem katalogowym ARZO0080200000, to gwarancja jakości i zgodności z normami branżowymi. Przed zamówieniem zaleca się dokładne sprawdzenie rozstawu otworów kołnierzy w istniejącej instalacji, korzystając z powyższych wymiarów A, B, l oraz I.
