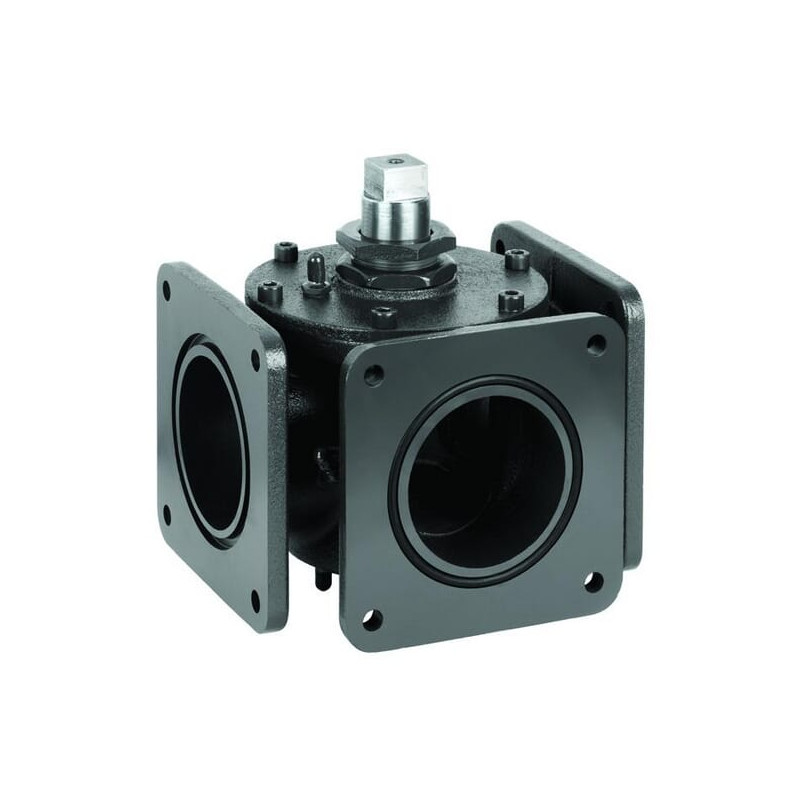

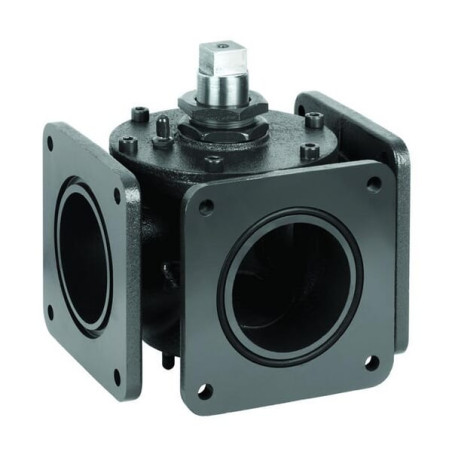

Zawór 3-drożny MZ, 3"

Zawór 3-drożny MZ 3" – precyzyjne sterowanie przepływem w instalacjach rolniczych

Zawór 3-drożny marki MZ to profesjonalne rozwiązanie dedykowane do systemów wymagających niezawodnego kierowania medium. Produkt stanowi kluczowy element w instalacjach, gdzie konieczne jest rozdzielanie lub łączenie strumieni cieczy. Dzięki zastosowaniu sprawdzonej konstrukcji zasuwy, urządzenie gwarantuje szczelność oraz długotrwałą bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego modelu jest jego trójdrożna konfiguracja, umożliwiająca elastyczne zarządzanie przepływem w czterech pozycjach roboczych. Zawór wyposażony jest w trzy przyłącza kołnierzowe o średnicy nominalnej 3 cale, co pozwala na szybki i pewny montaż w istniejących ciągach rurowych. Mechanizm sterowany jest ręcznie za pomocą ergonomicznej dźwigni, co zapewnia operatorowi pełną kontrolę nad procesem bez konieczności stosowania dodatkowych siłowników.

Konstrukcja i parametry techniczne

Budowa zaworu opiera się na solidnym korpusie z trzema portami przyłączeniowymi. System uszczelnienia wykorzystuje pierścień O-ring oraz specjalistyczną dźwignię, które są dostarczane w zestawie, zapewniając gotowość produktu do natychmiastowej instalacji. Precyzyjne wykonanie elementów ruchomych minimalizuje tarcie i zużycie, co przekłada się na niższe koszty eksploatacji.

Wymiary urządzenia zostały zoptymalizowane pod kątem łatwości montażu i obsługi. Całkowita wysokość zaworu wynosi 150 mm, a szerokość całkowita to 205 mm. Długość dłuższej części dźwigni sterującej wynosi 225 mm, co zapewnia odpowiedni moment obrotowy przy manualnym przełączaniu pozycji.

Szczegółowa specyfikacja wymiarowa

Dla prawidłowego doboru i montażu zaworu kluczowe są dokładne wymiary przyłączy oraz rozmieszczenie otworów montażowych. Poniżej przedstawiono zweryfikowane parametry techniczne produktu:

• Typ zaworu: Zawór ręczny, 3-drożny
• Ilość przyłączy: 3 sztuki
• Ilość pozycji roboczych: 4
• Średnica nominalna (DN): 3 cale
• Nominalna średnica otworu zasuwy: 120 mm (3 cale)
• Typ przyłącza: Kołnierz
• Typ napędu: Dźwignia ręczna
• Średnica śrub/otworów montażowych kołnierza (d): 13 mm
• Średnica śrub/otworów montażowych kołnierza 2 (N): 6 mm
• Długość dźwigni - część dłuższa (L): 225 mm
• Rozstaw otworów montażowych dźwigni poziomo (Q): 25 mm
• Odległość od środka otworu zasuwy do podstawy (S): 102,5 mm
• Dystans od środka otworu zasuwy do górnego końca (zasuwa zamknięta): 133,5 mm
• Wysokość całkowita: 150 mm
• Szerokość całkowita (F): 205 mm

Zastosowanie i zalety produktu MZ

Zawory 3-drożne MZ znajdują szerokie zastosowanie w rolnictwie, przemyśle spożywczym oraz instalacjach technologicznych, gdzie wymagana jest zmiana kierunku przepływu lub dystrybucja medium do różnych odbiorników. Konstrukcja kołnierzowa ułatwia demontaż w celu konserwacji lub czyszczenia instalacji.

Do głównych zalet tego rozwiązania należą:

• Niezawodność: Sprawdzone rozwiązania uszczelniające (O-ring) zapobiegają wyciekom.
• Ergonomia: Dźwignia o długości 225 mm umożliwia łatwe i precyzyjne przełączanie nawet pod obciążeniem.
• Kompatybilność: Standardowe przyłącza kołnierzowe 3" pozwalają na integrację z większością dostępnych na rynku rur i kształtek.
• Trwałość: Solidna budowa odporna na warunki pracy w środowisku rolniczym i warsztatowym.

Produkt dostarczany jest jako nowy, kompletny zestaw zawierający zawór wraz z uszczelnieniami i dźwignią. Jest to rozwiązanie dla użytkowników oczekujących wysokiej jakości wykonania w przystępnej cenie, potwierdzonej renomą marki MZ w sektorze armatury przemysłowej i rolniczej.
