Złącze 13/16''ORFS

Złącze hydrauliczne ORFS 13/16 cala – seria PAV

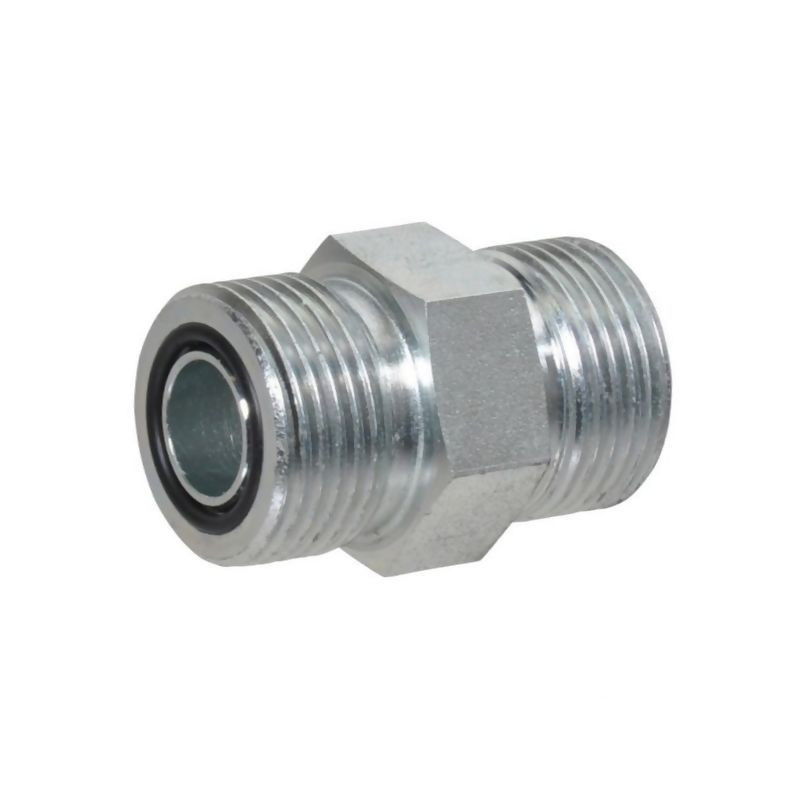

Prezentowane złącze proste o symbolu DNO13 to wysokiej klasy element instalacji hydraulicznych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Produkt pochodzi od renomowanego producenta Alfagomma, co gwarantuje zgodność z międzynarodowymi standardami jakości i trwałości. Jest to kluczowy komponent umożliwiający szczelne i bezpieczne połączenie rur lub węży hydraulicznych z armaturą serii PAV.

Złącze charakteryzuje się konstrukcją opartą na standardzie ORFS (O-Ring Face Seal), który zapewnia wyjątkową szczelność dzięki płaskiemu uszczelnieniu za pomocą pierścienia samouszczelniającego. Taka technologia eliminuje ryzyko wycieków nawet przy wysokich ciśnieniach roboczych, co jest kluczowe w nowoczesnych układach hydraulicznych maszyn budowlanych, rolniczych oraz pojazdów specjalistycznych.

Kluczowe parametry techniczne i materiał wykonania

Element wykonany jest ze stali, co zapewnia mu wysoką wytrzymałość mechaniczną oraz odporność na obciążenia dynamiczne. Powierzchnia złącza została poddana procesowi galwanizacji (ocynkowania), co skutecznie chroni metal przed korozją i wpływem niekorzystnych czynników zewnętrznych, takich jak wilgoć czy chemia rolnicza. Dzięki temu produkt zachowuje swoje właściwości przez długi czas eksploatacji.

Zgodność ze standardem SAE J1453 potwierdza, że złącze spełnia rygorystyczne wymogi dotyczące wymiarów, gwintów i parametrów pracy, co ułatwia jego integrację z istniejącymi systemami hydraulicznymi.

Specyfikacja techniczna złącza DNO13

• Producent: Alfagomma
• Symbol/Referencja: DNO13
• Typ przyłącza: ORFS / ORFS (O-Ring Face Seal)
• Średnica gwintu złącza: 13/16 cala
• Ciśnienie nominalne: 400 BAR
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana (ocynkowana)
• Uszczelnienie: Płaskie uszczelnienie za pomocą pierścienia samouszczelniającego na złączu śrubowym
• Standard wykonania: Zgodny z SAE J1453
• Zastosowanie: Złączka gwintowana do rur lub węży z armaturą serii PAV
• Wymiar L (długość): 35,5 mm
• Wymiar SW (klucz płaski): 22 mm
• Rozmiar B (ORFS): 13/16 cala

Zastosowanie i kompatybilność

Złącze DNO13 jest dedykowane do współpracy z armaturą serii PAV. Jego kompaktowe wymiary oraz precyzyjne wykonanie pozwalają na montaż w ciasnych przestrzeniach, typowych dla nowoczesnych maszyn. Wysokie ciśnienie nominalne na poziomie 400 BAR sprawia, że element ten znajduje zastosowanie w układach wysokiego ciśnienia, gdzie niezawodność jest priorytetem.

Dzięki zastosowaniu uszczelnienia typu ORFS, montaż jest prosty i nie wymaga stosowania dodatkowych uszczelniaczy w formie taśmy czy pasty, co przyspiesza prace serwisowe i naprawcze. Jest to rozwiązanie preferowane przez serwisy hydrauliczne oraz użytkowników indywidualnych dbających o szczelność i kulturę pracy swoich instalacji.
