Złącze 1i3/16"ORFS

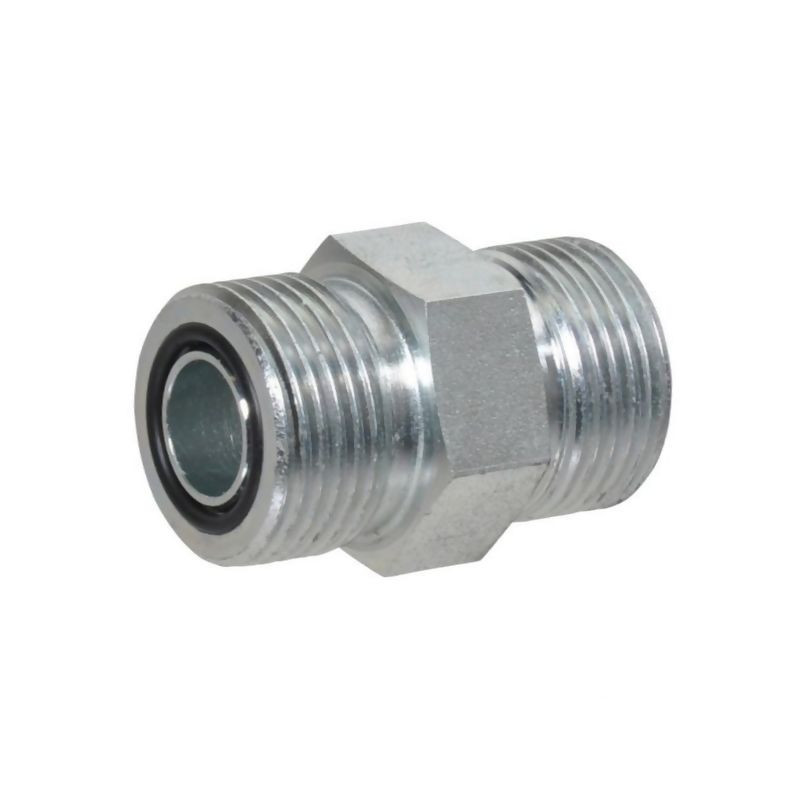

Złącze proste ORFS 1-3/16" serii PAV – specyfikacja i zastosowanie

Złącze o numerze katalogowym DNO19 to precyzyjny element hydrauliki siłowej, przeznaczony do łączenia rur sztywnych lub węży hydraulicznych z armaturą. Produkt marki Alfagomma został zaprojektowany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje bezpieczeństwo i szczelność instalacji nawet przy wysokich obciążeniach. Jest to kluczowy komponent w systemach, gdzie wymagana jest niezawodność połączeń gwintowanych typu ORFS (O-Ring Face Seal).

Konstrukcja i materiały wykonania

Element wykonany jest z wysokiej jakości stali, co zapewnia mu odpowiednią wytrzymałość mechaniczną oraz odporność na uszkodzenia podczas montażu i eksploatacji. Powierzchnia złączki poddana została procesowi galwanizacji (ocynkowaniu), co stanowi skuteczną barierę antykorozyjną. Taka obróbka powierzchniowa wydłuża żywotność produktu, chroniąc go przed wpływem wilgoci, czynników chemicznych oraz trudnych warunków pracy typowych dla maszyn rolniczych i budowlanych.

Kluczowym elementem konstrukcyjnym jest system uszczelniania płaskiego. Złącze wykorzystuje pierścień samouszczelniający, który montowany jest na złączu śrubowym. Rozwiązanie to, zgodne ze standardem SAE J 1453, eliminuje ryzyko wycieków oleju hydraulicznego, nawet w przypadku występowania wibracji czy pulsacji ciśnienia w układzie.

Parametry techniczne i wymiary

Złączka charakteryzuje się średnicą gwintu 1-3/16 cala, co odpowiada oznaczeniu rozmiaru dla armatury serii PAV. Całkowita długość elementu (L) wynosi 47 mm, a rozmiar klucza płaskiego (SW) niezbędny do poprawnego montażu to 32 mm. Konstrukcja pozwala na pracę przy ciśnieniu nominalnym sięgającym 400 BAR, co kwalifikuje ją do zastosowań w układach wysokociśnieniowych.

• Producent: Alfagomma
• Numer katalogowy: DNO19
• Typ przyłącza: ORFS / ORFS
• Średnica gwintu: 1-3/16 cala
• Ciśnienie nominalne: 400 BAR
• Materiał: Stal ocynkowana (galwanizowana)
• Długość całkowita (L): 47 mm
• Rozmiar klucza (SW): 32 mm
• Standard uszczelnienia: SAE J 1453 (pierścień samouszczelniający)
• Zastosowanie: Do rur lub węży z armaturą serii PAV

Zastosowanie w praktyce

Złącze DNO19 znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz w przemyśle. Jest idealnym rozwiązaniem dla mechaników i operatorów maszyn, którzy potrzebują niezawodnej zamienniki lub elementu naprawczego do systemów hydraulicznych. Dzięki zgodności z serią PAV, produkt pasuje do szerokiej gamy istniejących instalacji, ułatwiając szybki i bezproblemowy montaż. Precyzja wykonania gwintu oraz jakość użytego materiału zapewniają długotrwałą szczelność połączenia, minimalizując przestoje maszyny związane z awariami układu hydraulicznego.
