Złącze 20S R3/4

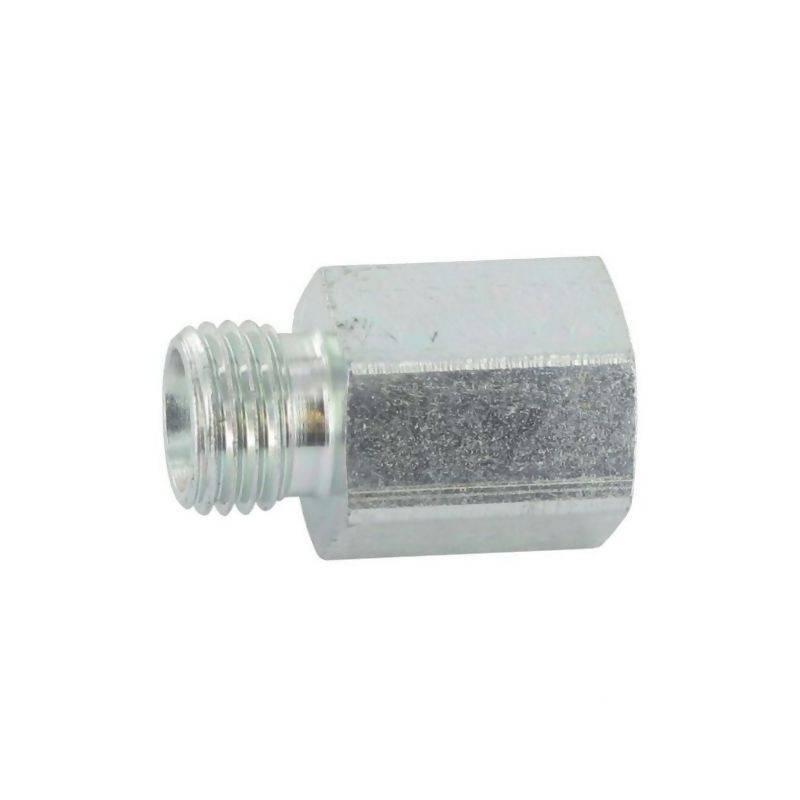

Złącze hydrauliczne Voss 20S R3/4 – precyzja i trwałość

Złącze o symbolu GAS20SR34 marki Voss to profesjonalny element systemu rurowego, zaprojektowany do zastosowań w hydraulice siłowej. Produkt należy do serii S, co wskazuje na jego przeznaczenie do pracy z rurami o średnicy 20 mm w warunkach wysokich ciśnień. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, złącze zapewnia szczelność i długotrwałą odporność na czynniki zewnętrzne.

Zastosowanie i funkcjonalność

Głównym zadaniem tego komponentu jest bezpośrednie połączenie rury hydraulicznej z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Jest to kluczowy element w budowie przewodów hydraulicznych, gdzie niezawodność połączenia ma fundamentalne znaczenie dla bezpieczeństwa i efektywności całego układu. Złącze Voss 20S R3/4 sprawdza się w maszynach rolniczych, urządzeniach przemysłowych oraz w motoryzacji, gdzie wymagana jest wysoka kultura pracy instalacji hydraulicznej.

Kluczowe korzyści i właściwości techniczne

Produkt charakteryzuje się dużą odpornością na korozję, co jest zasługą zastosowanej obróbki powierzchniowej cynk/nikiel. Taka powłoka chroni metal przed działaniem wilgoci, chemikaliów oraz trudnych warunków atmosferycznych, typowych dla pracy w sektorze rolniczym czy warsztatowym. Dodatkowym atutem jest konstrukcja minimalizująca ryzyko wycieków, co przekłada się na niższe koszty eksploatacji i mniejsze przestoje w pracy maszyn.

Parametry techniczne potwierdzają wysoką klasę wytrzymałościową tego złącza:

• Maksymalne ciśnienie robocze: 400 BAR – pozwala na pracę w systemach wysokociśnieniowych.
• Średnica rury (d1): 20 mm – dedykowane do rur o tym konkretnym wymiarze.
• Gwint przyłączeniowy: R3/4 (gwint rurowy stożkowy) – zapewnia szczelne połączenie z elementami posiadającymi gwint wewnętrzny BSP.
• Rozwartość klucza (S1 i S2): 36 mm – ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.
• Długość całkowita (lg): 45 mm – kompaktowe wymiary pozwalają na montaż w ciasnych przestrzeniach.
• Wymiary montażowe: l2 wynosi 34,5 mm, a wymiar i to 22 mm.
• Waga: 18,9 kg (uwaga: dane sklepu wskazują na dużą wagę, co może dotyczyć opakowania zbiorczego lub specyfiki pomiaru, jednak sam element jest kompaktowy).

Specyfikacja techniczna

Dla fachowców istotne są precyzyjne dane wymiarowe, które gwarantują poprawny dobór części zamiennych. Złącze Voss GAS20SR34 posiada wymiar dy równy 16 mm. Seria S oznacza standardową grubość ścianki rury dla danej średnicy, co jest kluczowe przy doborze pierścienia zaciskowego i nakrętki. Obróbka powierzchniowa cynk/nikiel nie tylko estetycznie wykańcza produkt, ale przede wszystkim wydłuża jego żywotność w agresywnym środowisku pracy.

Zastosowanie tego złącza w układach hydraulicznych wymaga przestrzegania instrukcji montażu producenta, aby zapewnić pełną szczelność przy ciśnieniu do 400 BAR. Jest to rozwiązanie dla użytkowników szukających niezawodności, jaką oferuje marka Voss, lider w technologii połączeń rurowych.
