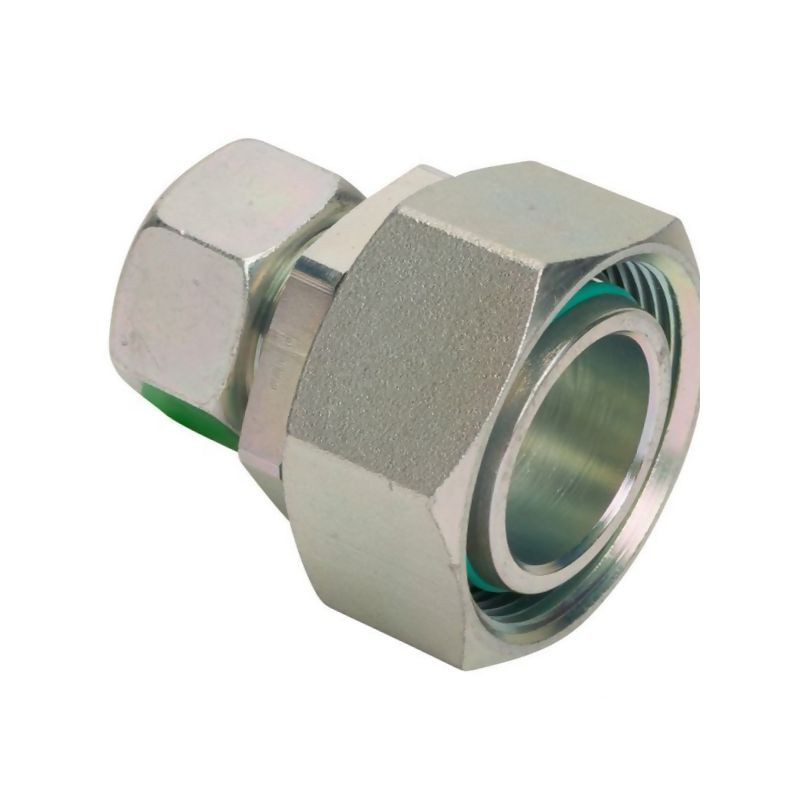

Złącze BA, GZ M26x1,5 -M45x2,0 18L-35L

Złącze hydrauliczne BA Voss – precyzja i szczelność w instalacjach wysokiego ciśnienia

Złącze typu BA marki Voss, oznaczone referencją REDVD3518L, to zaawansowany technologicznie element łączący przeznaczony do budowy niezawodnych układów hydraulicznych. Produkt ten stanowi idealne rozwiązanie dla inżynierów i mechaników poszukujących komponentów charakteryzujących się wysoką odpornością na korozję oraz stabilnością pracy w trudnych warunkach eksploatacyjnych. Złącze zostało zaprojektowane zgodnie z rygorystycznymi normami DIN, co gwarantuje pełną kompatybilność z innymi elementami systemów rurowych stosowanych w przemyśle, motoryzacji oraz maszynach rolniczych.

Kluczową cechą tego modelu jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego oraz pierścienia zacinającego w technologii ES2PLUS. Takie rozwiązanie konstrukcyjne znacząco upraszcza proces montażu, eliminując ryzyko błędów ludzkich i zapewniając powtarzalność połączenia. System ogranicznika końcowego pozwala na szybkie i pewne dokręcenie złącza, co przekłada się na minimalne ryzyko wycieków oleju hydraulicznego nawet przy zmiennych obciążeniach dynamicznych.

Specyfikacja techniczna i parametry wymiarowe

Złącze BA 18L-35L wyróżnia się precyzyjnie dobranymi wymiarami, które umożliwiają łączenie przewodów o średnicy zewnętrznej 18 mm (seria L) z elementami o średnicy 35 mm. Konstrukcja opiera się na stożku uszczelniającym zgodnym z normą DIN 2353 oraz pierścieniu samouszczelniającym zgodnym z DIN 3865. Dzięki temu połączenie jest nie tylko mechanicznie wytrzymałe, ale również hermetyczne.

Parametry techniczne produktu zostały zweryfikowane pod kątem pracy w systemach wysokiego ciśnienia. Złącze jest przystosowane do pracy przy ciśnieniu nominalnym PN wynoszącym 250 BAR, co zgodnie z normą DIN 2401 określa jego klasę wytrzymałościową. Obróbka powierzchniowa cynk/nikiel zapewnia dodatkową warstwę ochronną przed czynnikami zewnętrznymi, wydłużając żywotność komponentu w środowisku przemysłowym.

• Producent: Voss
• Referencja: REDVD3518L
• Seria: L (lekka)
• Ciśnienie nominalne: 250 BAR
• Średnica rury D1: 35 mm
• Średnica rury D2: 18 mm
• Gwint zewnętrzny: M26x1,5
• Nakrętka: M45x2,0
• Rozwartość klucza S1: 41 mm
• Rozwartość klucza S2: 32 mm
• Rozwartość klucza S3: 50 mm
• Długość L1: 38,5 mm
• Długość L2: 54,50 mm

Zastosowanie i właściwości uszczelniające

Standardowe wykonanie złącza wyposażone jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który charakteryzuje się doskonałą odpornością na oleje mineralne i smary. Dla zastosowań wymagających pracy w wyższych temperaturach lub w kontakcie z agresywnymi mediami, producent oferuje możliwość zamówienia wersji z uszczelką wykonaną z Vitonu. Jest to istotna cecha dla użytkowników potrzebujących dostosować parametr uszczelnienia do specyfiki cieczy roboczej w swoim układzie.

Złącze znajduje szerokie zastosowanie w przewodach hydraulicznych, gdzie kluczowa jest szczelność i odporność na drgania. Dzięki wstępnie zmontowanej konstrukcji, czas potrzebny na instalację jest znacznie krótszy w porównaniu do tradycyjnych złączy rozłącznych, co przekłada się na oszczędność czasu pracy serwisantów. Produkt jest dostępny również w wersji ze stali szlachetnej na specjalne zamówienie, co rozszerza spektrum jego zastosowań w branży chemicznej i spożywczej.

Korzyści płynące z wyboru złącza Voss

Wybór złącza BA od marki Voss to inwestycja w bezpieczeństwo i bezawaryjność systemu hydraulicznego. Główne zalety tego produktu to:

• Łatwość montażu: Wstępnie zmontowany pierścień samouszczelniający oraz system ES2PLUS eliminują konieczność skomplikowanej konfiguracji części.
• Bezpieczeństwo: Montaż z ogranicznikiem końcowym zapobiega niedokręceniu lub przekręceniu gwintu, co minimalizuje ryzyko awarii.
• Odporność na korozję: Powłoka cynk/nikiel skutecznie chroni metal przed utlenianiem i działaniem wilgoci.
• Uniwersalność: Zgodność z normami DIN umożliwia stosowanie złącza w standardowych instalacjach przemysłowych.

Złącze Voss REDVD3518L to profesjonalny komponent dla wymagających aplikacji, gdzie niezawodność połączeń hydraulicznych jest priorytetem. Jego solidna konstrukcja i precyzyjne wykonanie sprawiają, że jest to produkt godny zaufania w sektorze technicznym i warsztatowym.
