Złącze BB 1/2"BSP-1/2"BSP

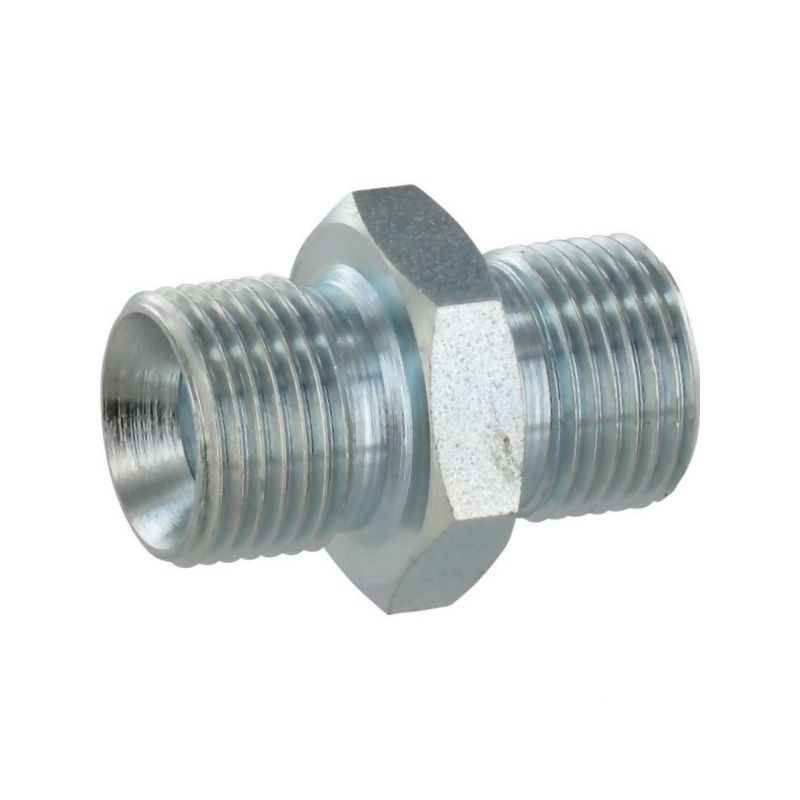

Złącze hydrauliczne BB 1/2"BSP-1/2"BSP Burnett & Hillman

Złącze typu BB o symbolu DNB08 to precyzyjny element łączący wykonany ze stali, przeznaczony do zastosowań w systemach hydraulicznych wymagających wysokiej odporności na ciśnienie. Produkt marki Burnett & Hillman charakteryzuje się solidną konstrukcją i galwanizowaną powierzchnią, co zapewnia ochronę przed korozją oraz długotrwałą eksploatację w trudnych warunkach warsztatowych i przemysłowych.

Kluczową cechą tego złącza jest specyficzna geometria uszczelnienia. Element ten posiada wewnętrzny stożek o kącie 60°, co oznacza, że poprawne i szczelne połączenie jest możliwe wyłącznie w kooperacji z odpowiednią złączką wyposażoną w zewnętrzny stożek przeciwny 60°. Taki rodzaj uszczelnienia, oparty na kontakcie metal-metal (przez stożek), eliminuje konieczność stosowania dodatkowych uszczelek elastomerowych w miejscu styku stożków, co jest typowe dla standardu DIN 7627.

Specyfikacja techniczna i parametry

Złącze DNB08 zostało zaprojektowane z myślą o pracy pod wysokim ciśnieniem nominalnym sięgającym aż 340 BAR. Jest to parametr kluczowy dla systemów hydraulicznych, gdzie niezawodność połączeń ma fundamentalne znaczenie dla bezpieczeństwa i efektywności maszyny. Precyzja wykonania gwintów BSP (British Standard Pipe) po obu stronach złącza (1/2 cala) gwarantuje łatwy montaż i kompatybilność z popularnymi elementami instalacji hydraulicznych.

Wymiary elementu są zoptymalizowane pod kątem ergonomii montażu. Długość całkowita złącza wynosi 38 mm, a rozwartość klucza (SW) to 27 mm, co pozwala na użycie standardowych narzędzi warsztatowych. Materiał wykonania to stal, poddana obróbce galwanicznej (ocynkowana), co dodatkowo zwiększa odporność na czynniki zewnętrzne.

Zastosowanie i kompatybilność

Produkt znajduje zastosowanie wszędzie tam, gdzie wymagane są trwałe połączenia rurowe lub węży hydraulicznych zgodne ze standardem calowym. Ze względu na specyfikę stożka 60°, złącze to jest dedykowane do współpracy z konkretnym typem przeciwelementów. Należy bezwzględnie przestrzegać zasady łączenia stożka wewnętrznego 60° ze stożkiem zewnętrznym 60°, aby zapewnić szczelność układu przy wysokich ciśnieniach roboczych.

• Typ złącza: BB (z wewnętrznym stożkiem 60°)
• Gwint przyłącza: 1/2" BSP / 1/2" BSP
• Ciśnienie nominalne: 340 BAR
• Materiał: Stal ocynkowana (galwanizowana)
• Standard: DIN 7627
• Długość całkowita: 38 mm
• Rozwartość klucza (SW): 27 mm
• Uszczelnienie: Przez stożek (wymaga współpracującego stożka 60°)

Złącze DNB08 od Burnett & Hillman to sprawdzony komponent, który dzięki bogatemu asortymentowi elementów łączących ze stali szlachetnej dostępnych w ofercie, pozwala na kompleksowe wyposażenie instalacji hydraulicznych. Produkt jest nowy, dostępny od ręki i gotowy do montażu w profesjonalnych aplikacjach przemysłowych oraz rolniczych.
