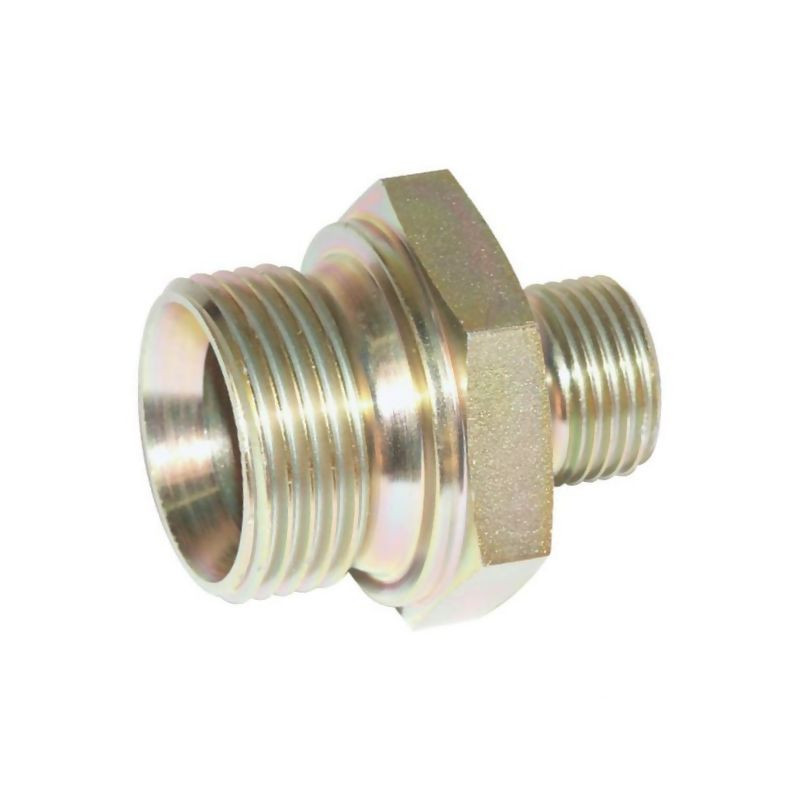

Złącze BB 3/4"BSP- 1i1/2"BSP

Złącze hydrauliczne BB Burnett & Hillman – precyzja i wytrzymałość

Prezentowane złącze typu BB, oznaczone indeksem VNB2412, to wysokiej klasy element instalacji hydraulicznych produkowany przez renomowaną firmę Burnett & Hillman. Produkt został zaprojektowany z myślą o zastosowaniach w systemach wymagających wysokiej odporności na ciśnienie oraz trwałości połączeń. Wykonanie ze stali oraz odpowiednia obróbka powierzchniowa zapewniają długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego złącza jest zastosowanie wewnętrznego stożka o kącie 60 stopni, co gwarantuje szczelność i stabilność połączenia przy współpracy z odpowiednim elementem kontrującym. Zgodność z normą DIN 7627 potwierdza, że produkt spełnia rygorystyczne standardy europejskie w zakresie kształtu i wymiarów złączy rurowych.

Specyfikacja techniczna i parametry

Złącze charakteryzuje się dwoma różnymi średnicami gwintów, co pozwala na łączenie przewodów lub elementów o różnych kalibrach w jednym punkcie. Jest to rozwiązanie często stosowane w redukcjach lub adapterach w układach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych.

• Producent: Burnett & Hillman
• Numer katalogowy: VNB2412
• Typ złącza: BB (z wewnętrznym stożkiem 60º)
• Średnica gwintu złącza nr 1: 3/4 cala (BSP)
• Średnica gwintu złącza nr 2: 1-1/2 cala (BSP)
• Standard: DIN 7627
• Ciśnienie nominalne: 180 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Długość całkowita (L): 52,5 mm
• Rozwartość klucza (SW): 50 mm
• Uszczelnienie: Przez stożek (metal-metal)

Zastosowanie i montaż

Złącze BB 3/4" BSP - 1 i 1/2" BSP znajduje szerokie zastosowanie w hydraulice siłowej oraz w instalacjach przesyłowych cieczy pod wysokim ciśnieniem. Dzięki ocynkowaniu powierzchnia elementu jest zabezpieczona przed korozją, co jest istotne w przypadku maszyn pracujących na zewnątrz, takich jak ciągniki rolnicze czy sprzęt budowlany.

Podczas montażu należy pamiętać o kluczowej zasadzie działania tego typu połączeń. Uszczelnienie odbywa się poprzez współpracę stożka wewnętrznego złącza (kąt 60º) z odpowiednim stożkiem zewnętrznym elementu przeciwnego. Oznacza to, że do poprawnego działania nie są wymagane dodatkowe uszczelki płaskie czy taśmy uszczelniające na gwincie w miejscu styku stożków, choć sam gwint musi być prawidłowo dokręcony, aby zapewnić odpowiedni docisk mechaniczny.

Wysokie ciśnienie nominalne na poziomie 180 BAR czyni to złącze odpowiednim do większości standardowych układów hydraulicznych. Precyzyjne wykonanie gwintów BSP (British Standard Pipe) zapewnia łatwość montażu przy użyciu standardowych narzędzi warsztatowych. Rozwartość klucza wynosząca 50 mm jest typowa dla tego rozmiaru i pozwala na pewny chwyt podczas dokręcania.

Dlaczego warto wybrać produkty Burnett & Hillman?

Brytyjski producent Burnett & Hillman od lat dostarcza komponenty hydrauliczne znane z niezawodności. Wybór stalowego, ocynkowanego złącza zgodnego z normą DIN to inwestycja w bezpieczeństwo układu hydraulicznego. Brak konieczności stosowania dodatkowych uszczelnień elastycznych w strefie stożka eliminuje ryzyko ich degradacji pod wpływem temperatury lub czynników chemicznych, co jest częstym problemem w tradycyjnych połączeniach uszczelnianych płasko.
