Złącze BB 1/8"BSP-1/8"BSP

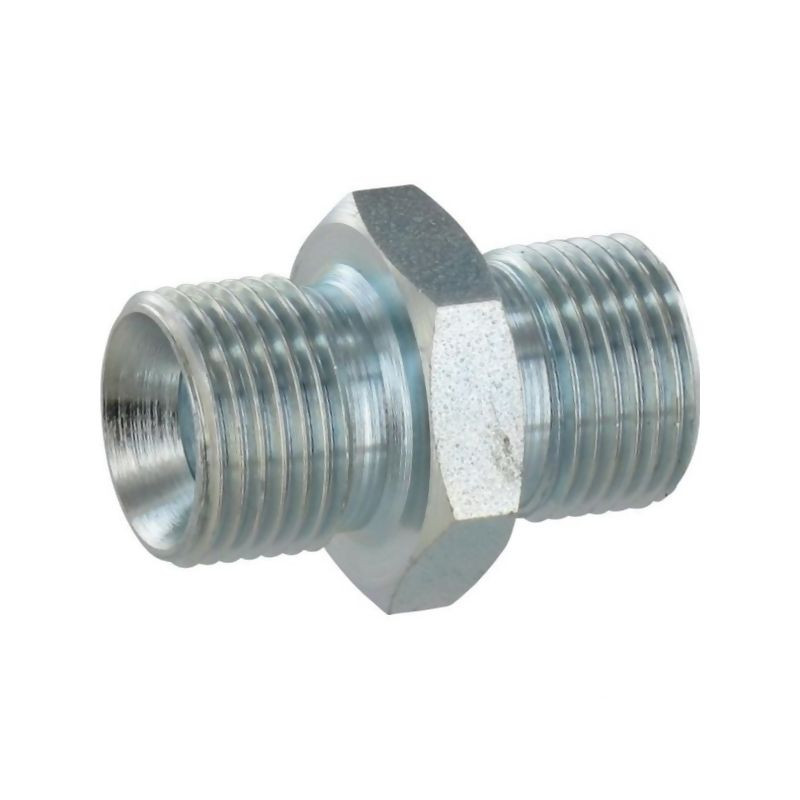

Złącze hydrauliczne BB 1/8" BSP – precyzja i wytrzymałość od Burnett & Hillman

Złącze typu BB o oznaczeniu producenta DNB02 to profesjonalny element łączący, zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej. Produkt marki Burnett & Hillman, dostępny w ofercie Agrokram, charakteryzuje się wysoką jakością wykonania ze stali oraz precyzyjnym odwzorowaniem norm przemysłowych. Jest to kluczowy komponent dla instalacji, gdzie niezawodność połączeń jest priorytetem.

Główną cechą tego złącza jest specyficzna geometria uszczelnienia. Element ten posiada wewnętrzny stożek o kącie 60 stopni, co wymusza współpracę wyłącznie ze złączkami wyposażonymi w odpowiedni stożek przeciwny (również 60°). Taki system uszczelniania, oparty na kontakcie metalu z metalem (przez stożek), eliminuje konieczność stosowania dodatkowych uszczelek elastycznych w samym złączu, zapewniając szczelność nawet przy bardzo wysokich ciśnieniach roboczych.

Kluczowe parametry techniczne i zgodność z normami

Złącze DNB02 zostało wykonane zgodnie z normą DIN 7627, co gwarantuje jego pełną kompatybilność z innymi elementami instalacji hydraulicznych spełniającymi ten standard. Wszystkie wymiary oraz parametry wytrzymałościowe zostały precyzyjnie określone, aby zapewnić bezpieczeństwo eksploatacji.

• Typ przyłącza: BSP / BSP (gwint rurowy)
• Średnica gwintu: 1/8 cala (zarówno po stronie wejścia, jak i wyjścia)
• Kąt stożka wewnętrznego: 60º
• Ciśnienie nominalne: aż 380 BAR
• Długość całkowita (L): 25 mm
• Rozwartość klucza (SW): 14 mm
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowanie galwaniczne

Dzięki zastosowaniu stali oraz galwanicznej obróbki powierzchniowej, złącze jest odporne na korozję i uszkodzenia mechaniczne, co wydłuża jego żywotność nawet w trudnych warunkach pracy, takich jak wilgoć czy obecność czynników chemicznych w otoczeniu maszyny.

Zastosowanie i ważne uwagi montażowe

Złącze BB 1/8" BSP znajduje zastosowanie w systemach hydraulicznych maszyn rolniczych, budowlanych oraz w przemyśle, gdzie wymagane są kompaktowe, a jednocześnie wytrzymałe połączenia rurowe. Jego niewielkie wymiary (długość 25 mm) pozwalają na montaż w ciasnych przestrzeniach, typowych dla agregatów hydraulicznych.

Podczas montażu należy bezwzględnie pamiętać o zasadzie kompatybilności stożków. Złącze to wymaga użycia partnera połączenia (np. przewodu hydraulicznego z nakrętką), który posiada zewnętrzny stożek 60°. Próba połączenia go z elementami o innym kącie uszczelnienia (np. 37° JIC czy 45°) doprowadzi do nieszczelności lub uszkodzenia gwintu.

Rozwartość klucza wynosząca 14 mm ułatwia dokręcanie złącza przy użyciu standardowych narzędzi warsztatowych, co przyspiesza prace serwisowe i montażowe. Produkt jest sprzedawany jako pojedyncza sztuka, co pozwala na elastyczne kompletowanie potrzebnych elementów do napraw lub budowy nowych instalacji.
