Złącze BB 1"BSP- 2"BSP

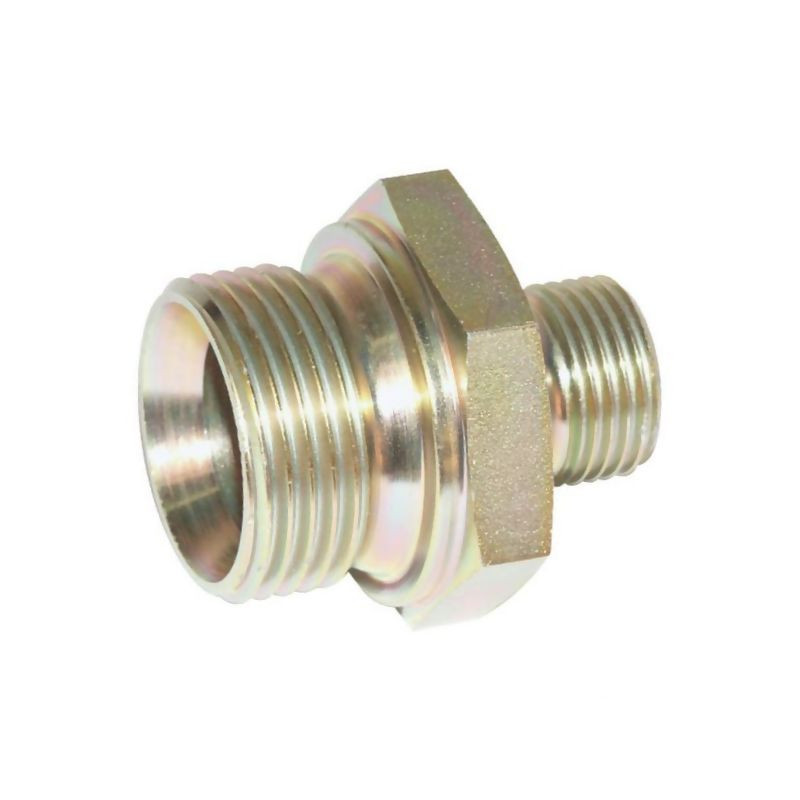

Profesjonalne złącze hydrauliczne BB 1"BSP - 2"BSP Burnett & Hillman

Złącze typu BB o oznaczeniu producenta VNB3216 to wysokiej klasy element łączący przeznaczony do zastosowań w systemach hydraulicznych pracujących pod wysokim ciśnieniem. Produkt marki Burnett & Hillman charakteryzuje się solidną konstrukcją wykonaną ze stali, co gwarantuje długotrwałą odporność na obciążenia mechaniczne oraz czynniki zewnętrzne. Jest to rozwiązanie dedykowane dla profesjonalistów wymagających niezawodności w instalacjach przemysłowych, rolniczych oraz warsztatowych.

Kluczową cechą tego złącza jest precyzyjne wykonanie zgodnie z normą DIN 7627, co zapewnia pełną kompatybilność z innymi elementami systemu spełniającymi ten standard. Specyficzna konstrukcja z wewnętrznym stożkiem 60° umożliwia uzyskanie szczelnego i bezpiecznego połączenia, eliminując ryzyko wycieków cieczy hydraulicznej nawet przy ekstremalnych obciążeniach.

Zaawansowana technologia uszczelniania i wytrzymałość

Złącze BB 1"BSP - 2"BSP wykorzystuje mechanizm uszczelniania przez stożek. Oznacza to, że szczelność połączenia jest osiągana dzięki idealnemu dopasowaniu powierzchni stożkowych współpracujących ze sobą elementów. Taki rodzaj uszczelnienia jest niezwykle skuteczny w aplikacjach, gdzie wymagana jest wysoka odporność na drgania i zmiany ciśnienia. Warto zaznaczyć, że do prawidłowego działania konieczne jest stosowanie połączeń śrubowych z odpowiednim stożkiem współpracującym o kącie 60°.

Element został poddany galwanizacji (ocynkowaniu), co stanowi skuteczną barierę antykorozyjną. Obróbka powierzchniowa nie tylko poprawia estetykę produktu, ale przede wszystkim wydłuża jego żywotność w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy kontakt z chemią rolniczą.

Parametry techniczne i specyfikacja

Produkt został zaprojektowany z myślą o łatwym montażu i konserwacji. Duża rozwartość klucza (SW 70 mm) pozwala na pewne dokręcenie złącza przy użyciu standardowych narzędzi warsztatowych. Poniżej znajdują się szczegółowe dane techniczne potwierdzające jakość i zastosowanie tego komponentu:

• Producent: Burnett & Hillman
• Symbol producenta: VNB3216
• Typ złącza: BB (złącze gwintowane)
• Średnica gwintu złącza nr 1: 1 cal (BSP)
• Średnica gwintu złącza nr 2: 2 cale (BSP)
• Rozmiar gwintu: BSP / BSP
• Ciśnienie nominalne: 180 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowany)
• Długość całkowita (L): 59 mm
• Rozwartość klucza (SW): 70 mm
• Kąt stożka wewnętrznego: 60º
• Metoda uszczelniania: Przez stożek
• Norma: DIN 7627

Zastosowanie i kompatybilność

Złącze VNB3216 znajduje szerokie zastosowanie w hydraulice siłowej, gdzie wymagane jest łączenie przewodów o różnych średnicach (redukcja z 2" na 1"). Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 180 BAR, element ten sprawdza się w układach napędowych maszyn rolniczych, koparek, pras oraz innych urządzeń ciężkiego sprzętu. Precyzyjne wykonanie gwintów BSP zapewnia łatwy montaż bez konieczności stosowania dodatkowych uszczelek płaskich, co upraszcza proces serwisowy i redukuje czas przestoju maszyny.
