Złącze BB 1"BSP- 1i1/4"BSP

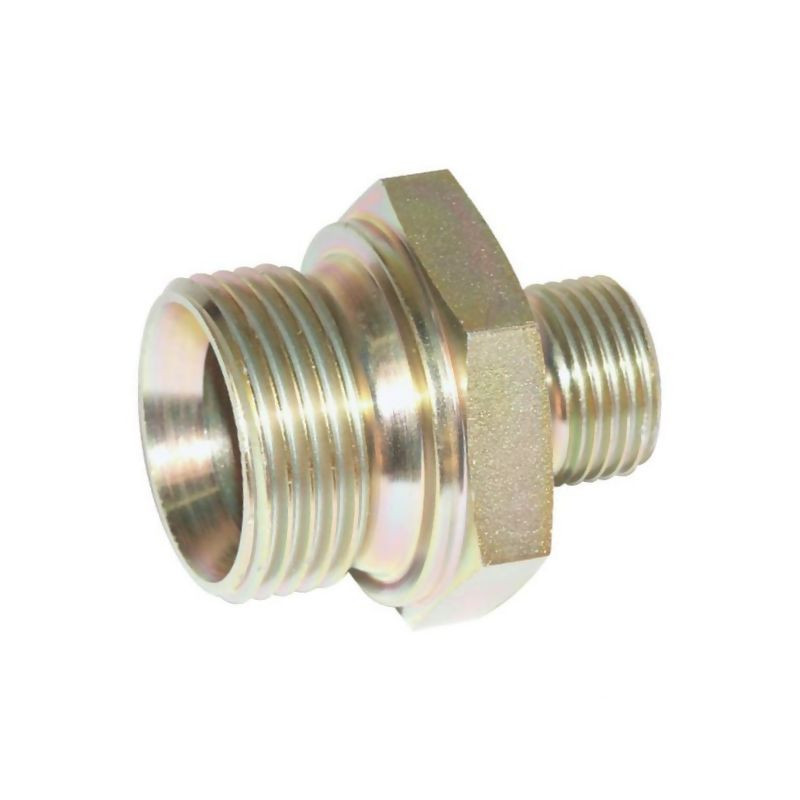

Złącze hydrauliczne BB 1" BSP - 1 i 1/4" BSP Burnett & Hillman

Profesjonalne złącze hydrauliczne typu BB, wyprodukowane przez renomowaną firmę Burnett & Hillman, stanowi kluczowy element w systemach przesyłu cieczy pod wysokim ciśnieniem. Model oznaczony indeksem VNB2016 został zaprojektowany z myślą o trwałości i niezawodności w wymagających warunkach pracy przemysłowej oraz rolniczej. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje odporność na obciążenia mechaniczne oraz korozję.

Złącze charakteryzuje się precyzyjnym wykonaniem zgodnym z normą DIN 7627, co zapewnia pełną kompatybilność z innymi elementami instalacji hydraulicznych stosującymi ten standard. Dzięki zastosowaniu ocynkowania galwanicznego, powierzchnia złącza jest dodatkowo zabezpieczona przed wpływem czynników zewnętrznych, co wydłuża jego żywotność nawet w trudnym środowisku pracy.

Konstrukcja i specyfikacja techniczna

Kluczową cechą tego złącza jest wewnętrzny stożek o kącie 60 stopni. Taka konstrukcja umożliwia uzyskanie szczelnego połączenia poprzez współpracę z odpowiednim stożkiem współpracującym, eliminując konieczność stosowania dodatkowych uszczelek płaskich w samym punkcie styku stożków. Uszczelnienie realizowane jest bezpośrednio przez stożek, co jest typowe dla połączeń tego rodzaju i zapewnia wysoką szczelność przy zachowaniu odpowiedniego momentu dokręcenia.

Złącze posiada dwa różne przyłącza gwintowane typu BSP (British Standard Pipe), co pozwala na łączenie przewodów lub elementów o różnej średnicy. Strona męska i żeńska (w zależności od konfiguracji literowej BB, która często oznacza połączenie męsko-żeńskie lub specyficzne dla producenta) są dostosowane do standardowych wymiarów calowych.

Najważniejsze parametry techniczne:

• Producent: Burnett & Hillman
• Indeks produktu: VNB2016
• Typ złącza: BB (z wewnętrznym stożkiem 60º)
• Średnica gwintu złącza nr 2: 1 cal BSP
• Średnica gwintu złącza: 1-1/4 cala BSP
• Przyłącze: BSP / BSP
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Ciśnienie nominalne: 190 BAR
• Długość (L): 52.5 mm
• Rozwartość klucza (SW): 50 mm
• Norma: DIN 7627
• Uszczelka: Przez stożek (współpraca stożków 60°)

Zastosowanie i montaż

Złącze VNB2016 znajduje szerokie zastosowanie w hydraulice siłowej, maszynach rolniczych, sprzęcie budowlanym oraz w przemyśle. Wysokie ciśnienie nominalne wynoszące 190 BAR pozwala na jego stosowanie w systemach, gdzie wymagana jest duża wydajność i bezpieczeństwo pracy pod obciążeniem.

Podczas montażu należy zwrócić szczególną uwagę na poprawność dopasowania stożków. Połączenia śrubowe muszą współpracować z elementem posiadającym odpowiedni stożek 60°, aby zapewnić hermetyczność układu. Rozwartość klucza na poziomie 50 mm wymaga użycia odpowiednich narzędzi warsztatowych, co jest standardem dla złączy o tej średnicy gwintu.

Dzięki kompaktowej długości całkowitej wynoszącej zaledwie 52.5 mm, złącze nie zajmuje dużo miejsca w zabudowie, co jest istotne przy projektowaniu gęstych układów hydraulicznych. Produkt jest nowy, fabrycznie zabezpieczony i gotowy do instalacji w profesjonalnych systemach przesyłu mediów.
