Złącze BB 1i1/2"BSP-1i1/2"BSP

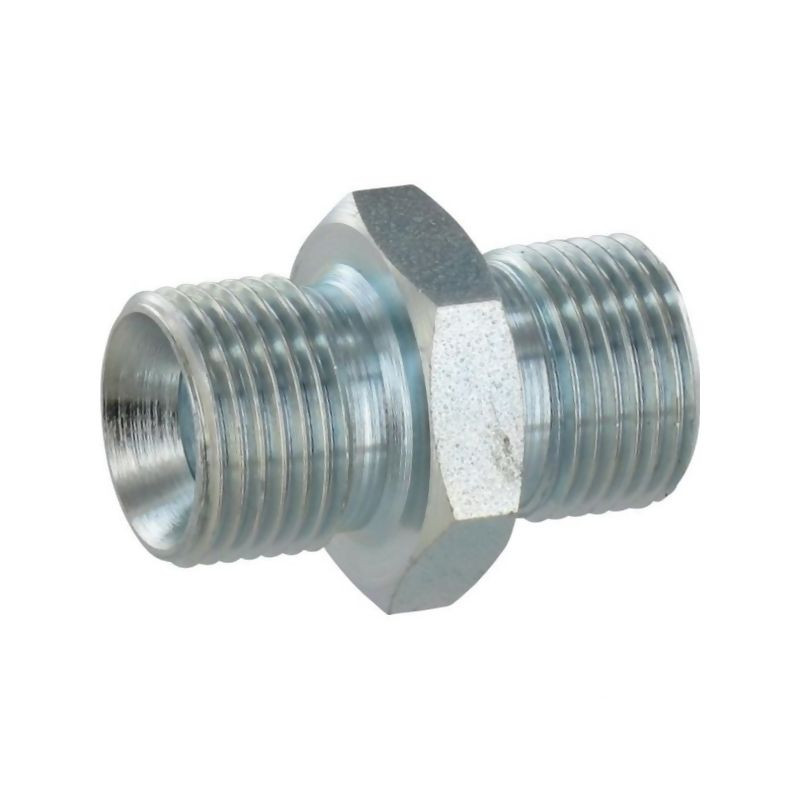

Złącze hydrauliczne BB 1i1/2"BSP-1i1/2"BSP Burnett & Hillman

Prezentowane złącze hydrauliczne typu BB, oznaczone indeksem DNB24, to wysokiej jakości element łączący produkowany przez renomowaną firmę Burnett & Hillman. Jest to kluczowy komponent w systemach hydrauliki siłowej, zaprojektowany z myślą o zapewnieniu szczelnych i wytrzymałych połączeń w instalacjach pracujących pod wysokim ciśnieniem. Produkt wykonany jest ze stali, co gwarantuje jego trwałość oraz odporność na trudne warunki eksploatacyjne typowe dla branży rolniczej, budowlanej i przemysłowej.

Konstrukcja i specyfikacja techniczna

Złącze charakteryzuje się precyzyjnym wykonaniem zgodnie z normą DIN 7627. Kluczowym elementem konstrukcyjnym jest wewnętrzny stożek o kącie 60°, który wymaga współpracy z odpowiednią złączką posiadającą stożek przeciwny 60°. Taki system uszczelniania, oparty na kontakcie metal-metal (przez stożek), eliminuje konieczność stosowania dodatkowych uszczelek elastycznych w samym punkcie styku stożków, co zwiększa niezawodność połączenia przy zachowaniu odpowiedniego momentu dokręcenia.

Oba końce złącza wyposażone są w gwint rurowy cylindryczny BSP (British Standard Pipe) o średnicy 1-1/2 cala. Oznaczenie 1i1/2"BSP-1i1/2"BSP wskazuje na symetryczną budowę elementu, pozwalającą na łączenie dwóch przewodów lub komponentów o tej samej średnicy nominalnej. Długość całkowita złącza wynosi 57 mm, a rozwartość klucza (SW) to 55 mm, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych.

Właściwości i zastosowanie

Element ten wyróżnia się wysokim ciśnieniem nominalnym wynoszącym 180 BAR, co predysponuje go do pracy w zaawansowanych układach hydraulicznych, gdzie wymagana jest stabilność i bezpieczeństwo przesyłu cieczy roboczej. Powierzchnia złącza została poddana obróbce galwanicznej (ocynkowana), co skutecznie chroni stal przed korozją i wpływa na estetykę oraz długowieczność produktu.

Złącze BB DNB24 znajduje szerokie zastosowanie w:

• Maszynach rolniczych i ciągnikach,
• Sprzęcie budowlanym i drogowym,
• Instalacjach przemysłowych wymagających wysokociśnieniowych połączeń gwintowanych,
• Systemach hydrauliki siłowej opartych na standardzie BSP.

Dane techniczne produktu

Poniżej znajdują się szczegółowe parametry techniczne potwierdzające zgodność produktu z oczekiwaniami inwestorów i serwisantów:

• Producent: Burnett & Hillman
• Indeks / Symbol: DNB24
• Typ złącza: BB (z wewnętrznym stożkiem 60°)
• Rodzaj gwintu: BSP / BSP (cylindryczny)
• Średnica gwintu: 1-1/2 cala (oba końce)
• Ciśnienie nominalne: 180 BAR
• Materiał: Stal
• Obróbka powierzchni: Galwanizowana (ocynkowana)
• Uszczelnienie: Przez stożek (wymaga współpracującego stożka 60°)
• Norma: DIN 7627
• Długość (L): 57 mm
• Rozwartość klucza (SW): 55 mm

Warto pamiętać, że produkt ten jest przeznaczony wyłącznie do połączeń ze złączkami wyposażonymi w stożek przeciwny 60°. Nieprawidłowe dobranie elementów współpracujących może skutkować nieszczelnością instalacji. Złącze jest dostępne od ręki w cenie za sztukę, co umożliwia szybką realizację napraw lub budowę nowych układów hydraulicznych.
