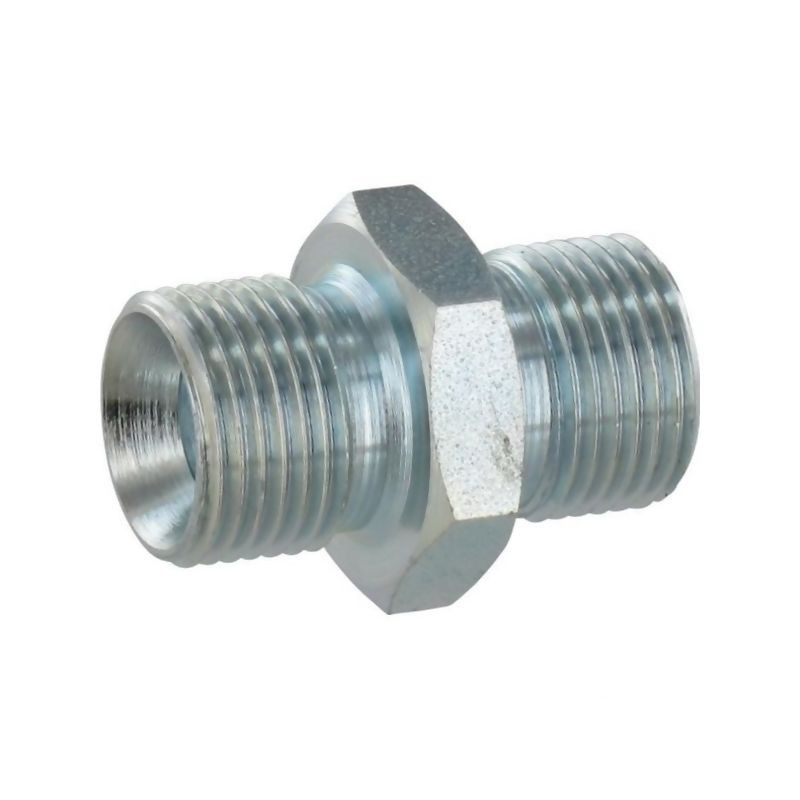

Złącze BB 1i1/4"BSP-1i1/4"BSP

Profesjonalne złącze hydrauliczne BB Burnett & Hillman DNB20

Złącze hydrauliczne typu BB o symbolu DNB20 to wysokiej jakości element łączący, zaprojektowany z myślą o wymagających instalacjach przemysłowych i rolniczych. Produkt marki Burnett & Hillman, wiodącego dostawcy rozwiązań technicznych, gwarantuje trwałość oraz szczelność połączeń w systemach pracujących pod wysokim ciśnieniem. Jest to element wykonany ze stali, poddany galwanizacji (ocynkowaniu), co zapewnia skuteczną ochronę przed korozją i wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych.

Kluczową cechą tego złącza jest jego specyficzna konstrukcja oparta na stożku wewnętrznym 60º. Zgodnie z wytycznymi producenta, element ten może być stosowany wyłącznie w połączeniu ze złączkami wyposażonymi w stożek przeciwny 60°. Taka konfiguracja zapewnia precyzyjne uszczelnienie przez stożek, eliminując potrzebę stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających, które mogby ulec degradacji pod wpływem wysokiej temperatury lub chemii. Rozwiązanie to jest zgodne z normą DIN 7627, co potwierdza jego uniwersalność i kompatybilność z innymi elementami hydrauliki siłowej spełniającymi ten standard.

Zastosowanie i właściwości techniczne

Złącze DNB20 znajduje zastosowanie w układach hydraulicznych, gdzie wymagana jest niezawodność i odporność na wysokie obciążenia. Dzięki zastosowaniu stali szlachetnej oraz precyzyjnej obróbce, produkt ten jest częścią bogatego asortymentu elementów łączących dostępnych w magazynach technicznych. Jest to rozwiązanie dedykowane do profesjonalnych serwisów hydrauliki oraz inżynierii technicznej, gdzie liczy się każdy detal instalacji.

Właściwości mechaniczne złącza pozwalają na bezpieczną pracę przy ciśnieniu nominalnym sięgającym aż 190 BAR. Tak wysoki parametr czyni je idealnym wyborem do nowoczesnych maszyn rolniczych, ciągników oraz urządzeń budowlanych, gdzie układy hydrauliczne generują znaczne siły. Galwanizowana powierzchnia nie tylko chroni przed rdzą, ale także ułatwia montaż i demontaż, zapobiegając zacieraniu się gwintów.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne złącza BB 1i1/4"BSP-1i1/4"BSP, które należy bezwzględnie uwzględnić podczas doboru elementów do instalacji:

• Producent: Burnett & Hillman
• Symbol katalogowy: DNB20
• Typ złącza: BB (z stożkiem wewnętrznym 60º)
• Rodzaj gwintu: BSP / BSP (calowy)
• Średnica gwintu złącza nr 1: 1-1/4 cala
• Średnica gwintu złącza nr 2: 1-1/4 cala
• Długość całkowita (L): 55 mm
• Rozwartość klucza (SW): 50 mm
• Ciśnienie nominalne: 190 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Standard wykonania: DIN 7627
• Mechanizm uszczelniania: Przez stożek (wymaga stożka przeciwnego 60°)

Ważne uwagi montażowe

Podczas instalacji złącza DNB20 należy pamiętać o kluczowym wymaganiu technicznym: połączenie śrubowe musi być realizowane z odpowiednim stożkiem współpracującym o kącie 60°. Nieprawidłowe dopasowanie kąta stożka może prowadzić do nieszczelności lub uszkodzenia gwintów. Ze względu na precyzję wykonania i normę DIN 7627, element ten współpracuje wyłącznie z dedykowanymi końcówkami węży lub adapterami posiadającymi zgodny profil stożkowy.

Złącze jest dostępne jako pojedyncza sztuka, co umożliwia elastyczne kompletowanie zestawów naprawczych lub modernizacyjnych. Dzięki standaryzowanym wymiarom i wysokiej jakości wykonania, produkt Burnett & Hillman stanowi inwestycję w długotrwałą bezawaryjność systemu hydraulicznego.
