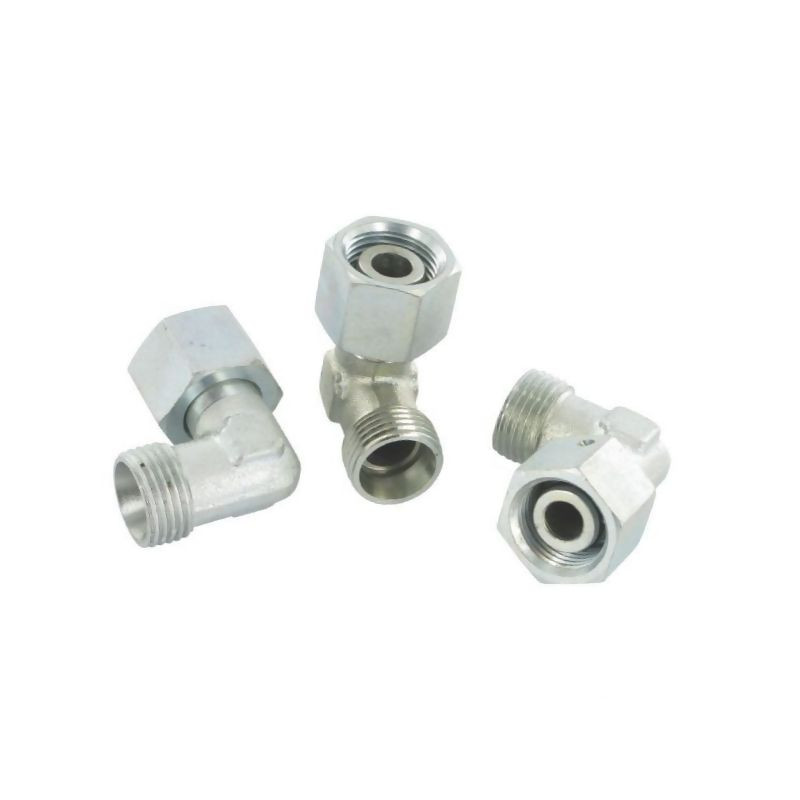

Złącze kątowe AB M18x1,5/M18x1,5, 12L, 50 szt.

Złącze kątowe AB M18x1,5/M18x1,5, 12L – zestaw 50 sztuk

Prezentowany produkt to wysokiej jakości złącze kątowe typu AB, przeznaczone do zastosowań w systemach hydraulicznych. Oferowane w opakowaniu zbiorczym zawierającym 50 sztuk, stanowi ekonomiczne i praktyczne rozwiązanie dla warsztatów, serwisów oraz firm zajmujących się montażem instalacji hydraulicznych. Złącza charakteryzują się precyzyjnym wykonaniem ze stali oraz odpornością na wysokie ciśnienia robocze, co gwarantuje bezpieczeństwo i niezawodność pracy układu.

Konstrukcja i zasada działania

Kluczowym elementem konstrukcyjnym tego złącza jest wstępnie zmontowany pierścień samouszczelniający. Rozwiązanie to znacząco upraszcza proces montażu, eliminując konieczność ręcznego składania elementów uszczelniających i minimalizując ryzyko błędów instalacyjnych. Pierścień ten współpracuje ze stożkiem uszczelniającym zgodnym z normą DIN 2353 oraz pierścieniem samouszczelniającym wg DIN 3865, co zapewnia hermetyczność połączenia nawet przy wysokich obciążeniach dynamicznych.

Złącze posiada gwint metryczny M18x1,5 po obu stronach (konstrukcja AB: metryczny-metryczny), co pozwala na bezpośrednie połączenie z metryczną nakrętką węża lub innym wstępnie zmontowanym złączem. Kątowa budowa (90 stopni) umożliwia prowadzenie przewodów hydraulicznych w miejscach o ograniczonej przestrzeni lub tam, gdzie wymagana jest zmiana kierunku przepływu medium.

Parametry techniczne i wytrzymałość

Produkt został zaprojektowany do pracy w wymagających warunkach eksploatacyjnych. Zgodnie z danymi technicznymi, złącze serii L o średnicy przewodu 12 mm osiąga ciśnienie nominalne na poziomie 400 BAR. Wartość ta jest określona zgodnie z normą DIN 2401, która definiuje zależności między ciśnieniem nominalnym a temperaturą roboczą. Takie parametry czynią te złącza odpowiednimi do większości standardowych i zaawansowanych układów hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych.

Materiałem bazowym jest stal, która poddana została obróbce powierzchniowej w postaci ocynkowania. Co istotne, zastosowany proces galwanizacyjny nie zawiera chromu VI (Cr6), co czyni produkt przyjaznym dla środowiska i zgodnym z aktualnymi dyrektywami dotyczącymi substancji niebezpiecznych (RoHS). Powłoka cynkowa skutecznie chroni stal przed korozją, wydłużając żywotność komponentu w trudnych warunkach zewnętrznych.

Zastosowanie i korzyści

Złącza te znajdują szerokie zastosowanie przy budowie i naprawie przewodów hydraulicznych. Są idealne do łączenia węży hydraulicznych z elementami sterującymi, siłownikami czy pompami. Główne korzyści płynące z wyboru tego produktu to:

• Wysoka szczelność dzięki wstępnie zmontowanemu pierścieniowi samouszczelniającemu.
• Niskie ryzyko wycieku oleju hydraulicznego, co przekłada się na czystość stanowiska pracy i bezpieczeństwo środowiska.
• Odporność na wysokie ciśnienie do 400 BAR.
• Ekologiczna powłoka ochronna bez zawartości chromu VI.
• Łatwość montażu dzięki standaryzowanym gwintom M18x1,5.

Dane techniczne produktu

Poniżej znajdują się szczegółowe parametry techniczne potwierdzające specyfikację produktu:

• Symbol producenta: EWSD12LP050GP
• Rodzaj złącza: Kątowe AB (metryczny-metryczny)
• Gwint: M18x1,5 mm
• Seria: L (lekka)
• Średnica przewodu: 12 mm
• Ciśnienie nominalne: 400 BAR (wg DIN 2401)
• Materiał: Stal
• Powłoka: Ocynkowany, bezchromowy (bez Cr6)
• Standard: DIN 2353 (stożek uszczelniający), DIN 3865 (pierścień samouszczelniający)
• Ilość w opakowaniu: 50 sztuk
• Jednostka sprzedaży: Pudło
