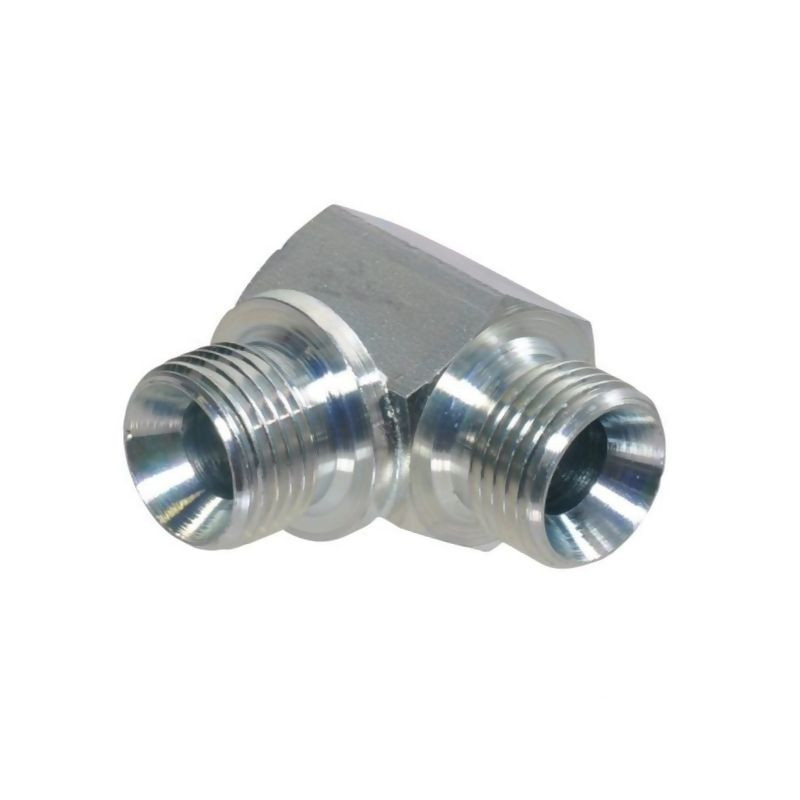

Złącze kątowe BB 90° 1/2"-1/2" BSP

Złącze kątowe BB 90° 1/2"-1/2" BSP – Precyzja i wytrzymałość w hydraulice siłowej

Profesjonalne złącze kątowe typu BB (BSP-BSP) o kącie 90 stopni, oznaczone indeksem MM9008K, to element kluczowy dla systemów hydraulicznych wymagających wysokiej odporności na ciśnienie oraz precyzyjnego dopasowania. Produkt marki Burnett & Hillman został zaprojektowany z myślą o zastosowaniach przemysłowych, rolniczych oraz warsztatowych, gdzie niezawodność połączeń jest priorytetem. Dzięki zastosowaniu stali oraz specjalistycznej obróbce powierzchniowej, złączka gwarantuje długotrwałą eksploatację nawet w trudnych warunkach pracy.

Konstrukcja i specyfikacja techniczna

Złącze charakteryzuje się symetryczną budową z gwintami zewnętrznymi BSP po obu stronach, co umożliwia elastyczne łączenie przewodów i elementów hydraulicznych. Kluczowym elementem konstrukcyjnym jest stożek przeciwny o kącie 60°, który zapewnia szczelność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających w miejscu styku stożków. Taki system uszczelniania jest standardem w hydraulice siłowej, zapewniając odporność na wysokie ciśnienia robocze.

Element wykonany jest z wysokiej jakości stali, co nadaje mu odpowiednią wytrzymałość mechaniczną. Powierzchnia złączki została poddana procesowi galwanizacji (ocynkowania), co skutecznie chroni materiał przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy oleje hydrauliczne.

Kluczowe parametry techniczne

• Producent: Burnett & Hillman
• Symbol/Indeks: MM9008K
• Typ złącza: Kątowe 90°, typ BB (BSP-BSP)
• Średnica gwintu: 1/2 cala (zarówno strona przyłącza, jak i złącza nr 2)
• Rodzaj gwintu: Zewnętrzny BSP
• Ciśnienie nominalne: 340 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Uszczelnienie: Za pomocą stożka 60°
• Długość całkowita (L): 46 mm
• Rozwartość klucza (SW): 27 mm

Zastosowanie i zalety produktu

Złącze kątowe MM9008K znajduje szerokie zastosowanie w budowie maszyn rolniczych, układach hydraulicznych ciągników, pras oraz innych urządzeń wymagających przesyłu cieczy pod wysokim ciśnieniem. Kąt 90 stopni pozwala na optymalne poprowadzenie przewodów w miejscach o ograniczonej przestrzeni, zmieniając kierunek przepływu medium bez utraty parametrów ciśnieniowych.

Główne zalety tego rozwiązania to:

• Wysoka odporność na ciśnienie: Nominalne ciśnienie pracy na poziomie 340 BAR pozwala na stosowanie złączki w systemach hydraulicznych o dużych obciążeniach.
• Szczelność stożkowa: System uszczelniania stożkiem 60° eliminuje ryzyko wycieków typowe dla połączeń gwintowych bez odpowiedniego docisku metal-do-metalu.
• Odporność na korozję: Galwanizowana powłoka zabezpiecza stal przed rdzewieniem, wydłużając żywotność komponentu.
• Łatwość montażu: Standardowy rozmiar klucza (27 mm) oraz precyzyjne wykonanie gwintów BSP ułatwiają szybki i pewny montaż w terenie lub warsztacie.

Wybierając złącze Burnett & Hillman MM9008K, inwestujesz w komponent spełniający rygorystyczne normy techniczne, zapewniający bezpieczeństwo i stabilność pracy całego układu hydraulicznego.
