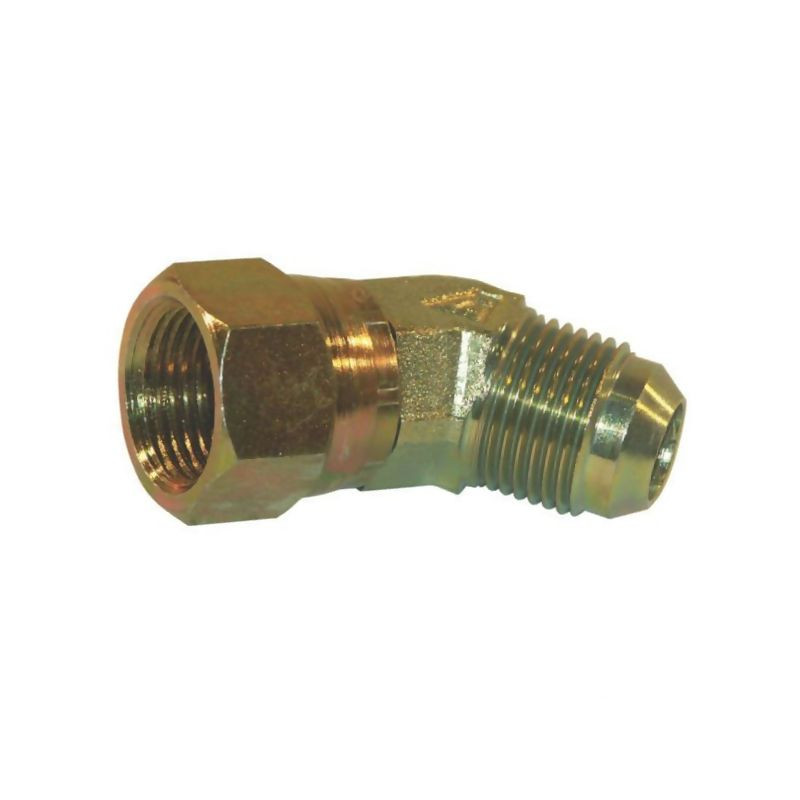

Złącze kolankowe 45° 7/16 JIC"JIC

Złącze kolankowe 45° Alfagomma KOU4507 – precyzja i wytrzymałość w hydraulice siłowej

Złącze kolankowe o kącie 45 stopni marki Alfagomma, oznaczone indeksem KOU4507, to profesjonalny element łączący stosowany w zaawansowanych instalacjach hydraulicznych. Produkt ten został zaprojektowany z myślą o łączeniu przewodów z króćcem węża oraz innych elementów systemu, zapewniając szczelność i stabilność połączenia nawet w warunkach ekstremalnego obciążenia. Dzięki zastosowaniu wysokiej jakości stali oraz precyzyjnej obróbce, złącze gwarantuje długą żywotność i niezawodność pracy.

Kluczową cechą tego modelu jest specyficzna geometria gwintu oraz uszczelnienia. Złącze wykorzystuje standard JIC (Joint Industry Conference) z nachyleniem stożka 74°, co jest branżowym standardem w hydraulice mobilnej i przemysłowej. Konstrukcja opiera się na uszczelnieniu metal-metal poprzez pierścień oporowy i stożek, co eliminuje konieczność stosowania dodatkowych uszczelek elastycznych, które mogby ulec degradacji pod wpływem wysokiej temperatury lub agresywnych mediów.

Specyfikacja techniczna i parametry użytkowe

Produkt charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 380 BAR, co kwalifikuje go do zastosowań w systemach wysokociśnieniowych. Przeznaczony jest do rur o średnicy 1/4 cala, co odpowiada 6 mm średnicy przewodu. Taka uniwersalność pozwala na jego szerokie zastosowanie w maszynach rolniczych, budowlanych oraz w przemyśle.

Obróbka powierzchniowa w postaci ocynkowania zapewnia skuteczną ochronę przed korozją atmosferyczną. Dla zastosowań w środowiskach o podwyższonej wilgotności lub narażonych na działanie chemikaliów, producent oferuje możliwość dostarczenia wersji ze stali nierdzewnej na indywidualne życzenie klienta.

Konstrukcja i wymiary złącza KOU4507

Złącze posiada asymetryczną budowę gwintową, co umożliwia elastyczne dopasowanie do różnych konfiguracji instalacji:

• Strona męska (M): Gwint UNF/JIC o rozmiarze 7/16 cala.
• Strona żeńska (F): Gwint UNF/JIC o rozmiarze 7/16 cala.
• Kąt połączenia: 45 stopni, idealny do omijania przeszkód i prowadzenia węży w ciasnych przestrzeniach.
• Długość mocowania (L1): 20 mm mierzone do linii środkowej, co ułatwia precyzyjne planowanie trasowania przewodów.
• Szerokość klucza (P): 23,7 mm, co pozwala na łatwy montaż przy użyciu standardowych narzędzi warsztatowych.

Zastosowanie i kompatybilność

Złącze Alfagomma KOU4507 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie hydrauliczne odporne na wibracje i wysokie ciśnienie. Jest szczególnie polecane do:

• Systemów hydraulicznych w ciągnikach rolniczych i kombajnach.
• Maszyn budowlanych (koparki, ładowarki).
• Przemysłowych agregatów hydraulicznych.
• Instalacji wymagających zmiany kierunku przepływu o 45 stopni bez znaczącej utraty ciśnienia.

Dzięki zgodności ze standardem JIC/UNF, produkt współpracuje z większością dostępnych na rynku przewodów hydraulicznych z końcówkami typu JIC. Precyzja wykonania stożka uszczelniającego (74°) zapewnia hermetyczność połączenia bez ryzyka wycieków oleju hydraulicznego.

Dlaczego warto wybrać złącza Alfagomma?

Alfagomma to uznany producent komponentów hydraulicznych, znany z dbałości o jakość materiałów i procesów produkcyjnych. Stal użyta do produkcji złącza KOU4507 poddawana jest rygorystycznej kontroli jakości, a proces ocynkowania zapewnia estetyczny wygląd i ochronę antykorozyjną. Wybierając ten produkt, inwestujesz w bezpieczeństwo i ciągłość pracy swojej maszyny.
