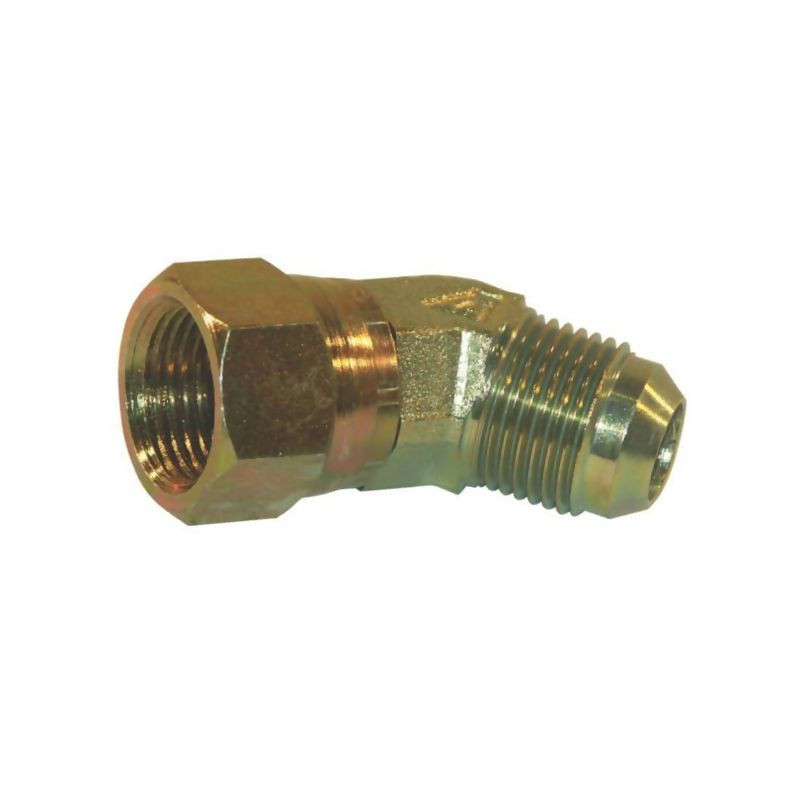

Złącze kolankowe 45° 7/8 JIC"JIC

Złącze kolankowe 45° Alfagomma KOU4514 – precyzja i wytrzymałość w instalacjach hydraulicznych

Złącze kolankowe o kącie 45 stopni, oznaczone indeksem KOU4514, to kluczowy element systemów hydraulicznych wymagających zmiany kierunku przepływu medium pod określonym kątem. Produkt marki Alfagomma został zaprojektowany z myślą o profesjonalnych zastosowaniach w przemyśle, rolnictwie oraz motoryzacji, gdzie niezawodność połączeń jest priorytetem. Dzięki zastosowaniu standardu JIC (Joint Industry Conference) oraz gwintu UNF, złącze zapewnia szczelność i odporność na wysokie ciśnienia robocze.

Konstrukcja złącza opiera się na sprawdzonej technologii uszczelniania metal-metal, co eliminuje konieczność stosowania dodatkowych uszczelek płaskich w miejscu stożka, zwiększając tym samym trwałość połączenia. Element ten służy do łączenia przewodu z króćcem węża lub innych elementów układu hydraulicznego, umożliwiając elastyczne prowadzenie instalacji w ciasnych przestrzeniach maszyn i urządzeń.

Kluczowe parametry techniczne i specyfikacja

Produkt charakteryzuje się wysoką jakością wykonania oraz precyzyjnie dobranymi wymiarami, które są zgodne z normami branżowymi. Poniżej przedstawiono szczegółowe dane techniczne złącza, które należy brać pod uwagę podczas doboru elementów do systemu:

• Typ złącza: Kolankowe 45°
• Indeks producenta: KOU4514
• Gwint: 7/8 cala UNF (JIC)
• Pasująca rura: 5/8 cala
• Średnica przewodu: 14-16 mm
• Ciśnienie nominalne: 280 BAR
• Materiał: Stal ocynkowana (dostępna opcja ze stali nierdzewnej na życzenie)
• Długość mocowania (L1): 29,5 mm (do linii środkowej)
• Wymiar P: 37 mm

Zastosowanie i kompatybilność

Złącze KOU4514 jest dedykowane do współpracy z przewodami hydraulicznymi o średnicy zewnętrznej mieszczącej się w zakresie 14-16 mm. Dzięki gwintowi 7/8 cala w standardzie JIC/UNF, element ten idealnie współgra z innymi złączami o nachyleniu stożka 45°. Jest to rozwiązanie szczególnie polecane w miejscach, gdzie standardowe złącza proste lub kątowe 90 stopni nie pozwalają na optymalne poprowadzenie instalacji.

Wysokie ciśnienie nominalne na poziomie 280 BAR sprawia, że złącze znajduje zastosowanie w układach wysokiego ciśnienia, takich jak hydraulika siłowa w maszynach rolniczych, koparkach, prasach czy wózkach widłowych. Ocynkowana powierzchnia zapewnia ochronę przed korozją w typowych warunkach eksploatacyjnych.

Jakość i trwałość marki Alfagomma

Alfagomma to uznany producent komponentów hydraulicznych, którego produkty cechują się powtarzalną jakością i zgodnością z międzynarodowymi normami. Złącze KOU4514 zostało poddane obróbce powierzchniowej poprzez ocynkowanie, co wydłuża jego żywotność i chroni przed czynnikami zewnętrznymi. Dla zastosowań w środowiskach o podwyższonym ryzyku korozji, producent oferuje możliwość dostarczenia wersji wykonanej ze stali nierdzewnej.

Uszczelnienie realizowane jest za pomocą pierścienia oporowego oraz stożka zwężanego pod kątem 74° (standard JIC), co gwarantuje hermetyczność połączenia nawet przy dynamicznych zmianach ciśnienia i wibracjach charakterystycznych dla pracy maszyn roboczych.
